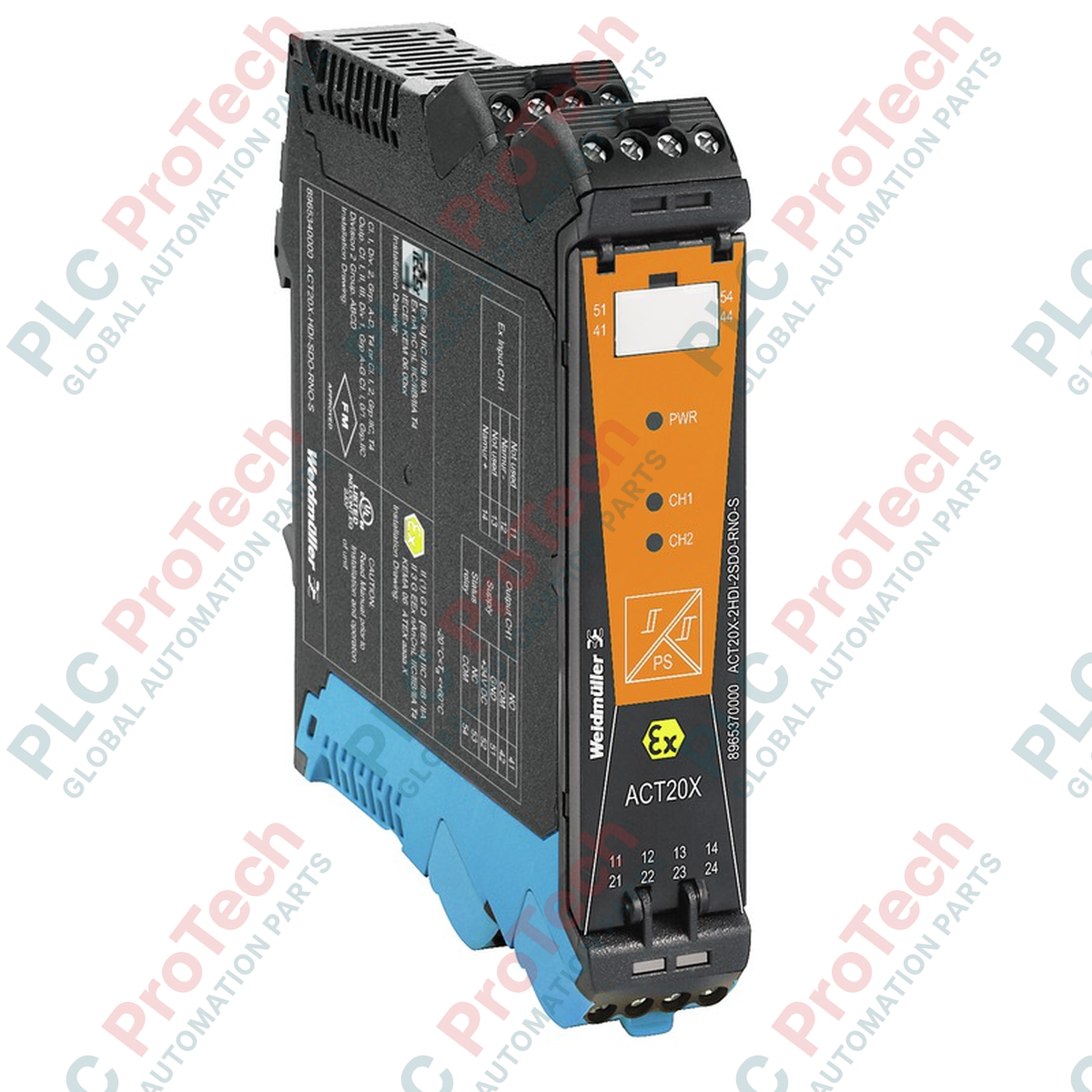

Le traitement des signaux numériques provenant de zones dangereuses nécessite une isolation galvanique robuste, que le Weidmuller 8965360000 ACT20X-HDI-SDO-S offre en tant qu'amplificateur de commutation isolant performant à 2 canaux. Cet appareil transmet en toute sécurité les états de commutation des capteurs NAMUR ou des contacts mécaniques situés en zones dangereuses 0, 1 ou 2 vers le système de contrôle en zone sûre, assurant une séparation électrique complète et un conditionnement du signal dans un format compact.
Caractéristiques principales
- Entrée intrinsèquement sûre double canal pour capteurs NAMUR ou contacts mécaniques secs.
- Isolation galvanique 4 voies entre entrée, sortie, alimentation et sortie d'état.
- Détection intégrée de défaut de ligne (LFD) pour une surveillance continue des coupures et courts-circuits.
- Paramètres configurables via logiciel FDT/DTM pour un réglage et un diagnostic personnalisés.
- Sorties relais (1 contact inverseur par canal) pour une commutation robuste des charges.
- Boîtier compact de 22,5 mm pour rail DIN afin d'optimiser l'espace dans l'armoire.
Applications
- Isolation de signal intrinsèquement sûre dans les usines chimiques et pétrochimiques.
- Systèmes de surveillance des pipelines pétroliers et gaziers nécessitant un déploiement de capteurs en Zone 0/1.
- Télémétrie des installations de traitement des eaux et contrôle des pompes.
- Intégration du retour de position de vanne et de l'interrupteur de fin de course en zone dangereuse.
Caractéristiques techniques
| Paramètre |
Valeur |
| Fabricant |
Weidmuller |
| Numéro d'article |
8965360000 |
| Modèle |
ACT20X-HDI-SDO-S |
| Nombre de canaux |
2 |
| Type d'entrée |
Capteur NAMUR (DIN EN 60947-5-6) ou interrupteur mécanique |
| Type de sortie |
Relais (1 contact inverseur par canal) |
| Tension nominale de commutation |
250 V AC / 30 V DC |
| Tension d'alimentation |
19,2 à 31,2 V DC |
| Consommation électrique |
<= 1,1 W |
| Tension d'isolement |
2,6 kV AC (entrée / sortie / alimentation) |
| Technologie de connexion |
Connexion par vis |
| Plage de serrage |
0,5 à 2,5 mm² |
| Classement de inflammabilité |
UL 94 V-0 |
| Degré de protection |
IP20 |
| Température de fonctionnement |
-20 à +60 °C |
| Dimensions (H x L x P) |
117,2 mm x 22,5 mm x 113,6 mm |
| Poids net |
0,170 kg |
Connexions et interfaces
| Broche de borne |
Fonction / Attribution du circuit |
| 11 / 12 |
Entrée canal 1 (capteur NAMUR / interrupteur mécanique) |
| 21 / 22 |
Entrée canal 2 (capteur NAMUR / interrupteur mécanique) |
| 51 / 52 / 53 |
Sortie relais canal 1 (NC / COM / NO) |
| 61 / 62 / 63 |
Sortie relais canal 2 (NC / COM / NO) |
| 91 / 92 |
Alimentation (19,2 à 31,2 V DC : + / -) |
Modèles alternatifs et compatibilité
L'ACT20X-HDI-SDO-S fait partie de la gamme premium de convertisseurs de signal ACT20X de Weidmuller. Il sert de remplacement direct ou de voie de mise à niveau pour les modules de la série ACT20 héritée. Lors de la migration depuis des systèmes plus anciens, vérifiez que vos fichiers de configuration sont mis à jour dans le cadre FDT/DTM pour correspondre à la révision spécifique du firmware du module 8965360000.
Pièges d'application et notes d'ingénierie
Lors de l'utilisation d'interrupteurs mécaniques standard au lieu de capteurs NAMUR, le circuit de détection de défaut de ligne (LFD) doit être configuré correctement. Si le LFD est activé sans résistances externes, le module interprétera un interrupteur ouvert comme une coupure de fil et un interrupteur fermé comme un court-circuit. Pour éviter de fausses diagnostics, désactivez le LFD via le logiciel DTM ou câblez un réseau de résistances (généralement 1 kOhm en série et 10 kOhm en parallèle) directement aux contacts de l'interrupteur.
Conseils pour la mise en service et le câblage
La configuration s'effectue via le logiciel Weidmuller WI-Manager par la prise de service en façade. Assurez-vous d'utiliser le câble d'interface USB CBX200 pour la connexion. Pour le câblage sur le terrain, maintenez une séparation physique minimale de 50 mm entre les bornes bleues intrinsèquement sûres (Ex i) situées à gauche et les bornes non intrinsèquement sûres à droite, afin de respecter les normes internationales d'installation en zones dangereuses.
Consignes d'installation
AVERTISSEMENT CRITIQUE
Coupez l'alimentation de toutes les sources avant le montage, le câblage ou la configuration de l'appareil. Le non isolement de l'alimentation peut entraîner un choc électrique ou la génération d'étincelles dans les zones dangereuses, compromettant la sécurité de la protection contre les explosions.
1
Clipsez verticalement le module sur un rail DIN standard TS 35, en vous assurant que le ressort de mise à la terre métallique à l'arrière établit un contact sécurisé avec le rail.
2
Connectez les capteurs de terrain intrinsèquement sûrs aux bornes bleues (11/12 et 21/22), en veillant à ce que le câblage soit correctement acheminé, à l'écart des lignes d'alimentation.
3
Raccordez les sorties relais et l'alimentation 24 V CC aux bornes noires situées sur le côté opposé du module.
4
Connectez l'interface de configuration pour définir la logique d'entrée/sortie souhaitée et les paramètres LFD à l'aide du logiciel FDT/DTM avant la mise en service.
