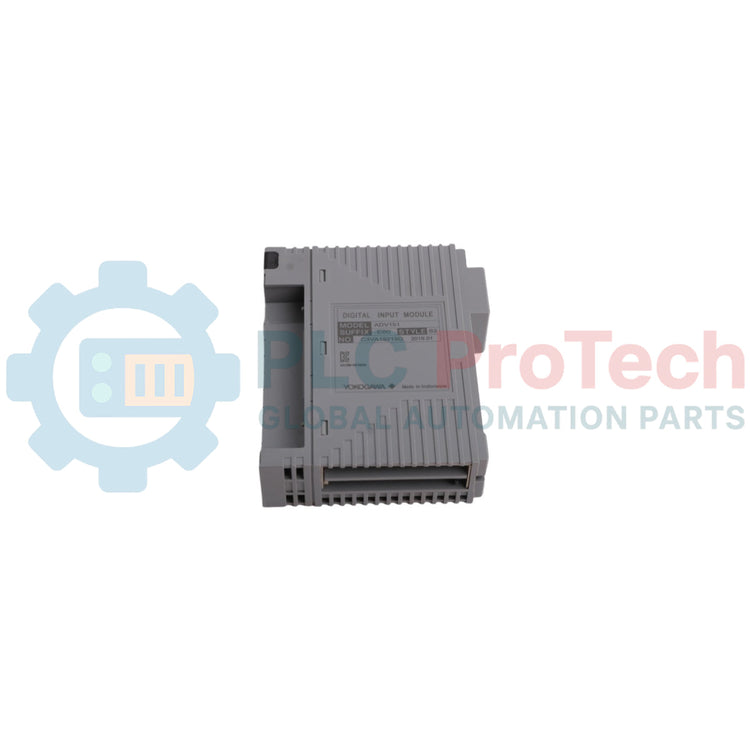

Yokogawa ADV151-E60 S2 Module d’entrée numérique CENTUM VP FIO

Présentation du produit

Le Yokogawa ADV151-E60 S2 (ADV151E60S2) est un module d’entrée numérique haute densité à 32 canaux, conçu pour le système intégré de contrôle de production CENTUM VP. Optimisé pour être déployé dans des environnements de procédé complexes tels que les raffineries pétrochimiques, les plateformes pétrolières offshore et les usines de traitement des minerais, ce module constitue l’interface principale des signaux de terrain tout-ou-rien. Grâce à ses 32 canaux isolés pour les entrées provenant de contacts secs ou de détecteurs de proximité, l’ ADV151-E60 S2 garantit une acquisition fidèle des signaux, même dans des environnements soumis à de fortes perturbations électriques. Son architecture robuste est spécialement conçue pour empêcher la diaphonie des signaux et les surtensions électriques côté terrain d’affecter la station de contrôle de terrain (FCS), réduisant ainsi efficacement les arrêts imprévus et préservant l’intégrité de sécurité de l’ensemble de la boucle de contrôle.

Décomposition du suffixe

Le code alphanumérique de l’ADV151-E60 S2 fournit des informations essentielles sur son interface matérielle et sa certification environnementale :

• ADV151 : Identifie le modèle de base comme un module d’entrée numérique à 32 canaux pour FIO (E/S d’interface de terrain).

• -E (type standard) : Indique que le module prend en charge une plage de signaux d’entrée numériques standard (contact sec 24 V CC).

• 6 (avec connecteur MIL) : Précise l’interface de connexion physique. Le « 6 » indique que le module est équipé d’un connecteur MIL (norme militaire) plutôt que de bornes à ressort, ce qui facilite le câblage rapide en masse au moyen de câbles préfabriqués.

• 0 (type de base) : Désigne la spécification fonctionnelle standard, sans barrières de sécurité intrinsèque spécialisées.

• S2 (style 2) : Représente la deuxième génération matérielle, dotée d’une conception optimisée des circuits internes pour une meilleure dissipation thermique et une compatibilité électromagnétique (CEM) renforcée par rapport au style 1.

Caractéristiques techniques

FAQ technique

Q1 : Quel est le principal avantage du connecteur MIL de l’ADV151-E60 S2 ?

R1 : Le connecteur MIL permet un câblage haute densité et une installation rapide. Grâce à des câbles préassemblés (tels que ceux de la série KS1), les ingénieurs peuvent connecter le module aux cartes à bornes en quelques secondes, réduisant considérablement les erreurs de câblage par rapport aux bornes à vis traditionnelles.

Q2 : Puis-je utiliser ce module dans une configuration à double redondance ?

R2 : Oui. L’ADV151-E60 S2 prend en charge la double redondance. Pour la mettre en œuvre, deux modules doivent être installés dans des emplacements adjacents du nœud FIO et configurés dans le logiciel CENTUM VP afin de garantir un transfert sans à-coup en cas de défaillance matérielle.

Q3 : Comment résoudre une « erreur d’état du canal » dans le logiciel ?

R3 : Commencez par vérifier l’alimentation externe 24 V CC des contacts de terrain. Vérifiez que le connecteur MIL est correctement enfiché. Si un seul canal est affecté, mesurez la résistance du contact sec de terrain afin de vous assurer qu’elle respecte les spécifications de seuil d’entrée du module.

Guide d’ingénierie et d’installation

• Enfichage du connecteur et soulagement de la traction : Lors de l’utilisation de câbles MIL, assurez-vous que les clips de verrouillage du module sont complètement engagés. Utilisez un chemin de câbles pour soutenir le poids du faisceau de câbles à 32 points ; une tension excessive vers le bas exercée sur l’interface MIL peut provoquer des défauts de contact intermittents ou endommager les broches du connecteur de la carte de circuit imprimé.

• Alignement de la redondance : Si vous remplacez un module de style 1 (S1) par un module de style 2 (S2) dans une paire redondante, il est recommandé de remplacer les deux modules afin de garantir des temps de réponse et un comportement matériel identiques. Assurez-vous que les versions du micrologiciel des deux modules sont synchronisées via la carte de maintenance.

• Gestion thermique : Pour les racks d’E/S haute densité, maintenez un dégagement vertical minimal de 50 mm entre les nœuds FIO. Dans les environnements où la température ambiante dépasse 45 degrés C, un refroidissement actif par circulation d’air forcée (unités de ventilation) doit être utilisé afin d’empêcher la surchauffe de la logique interne en 5 V CC.
