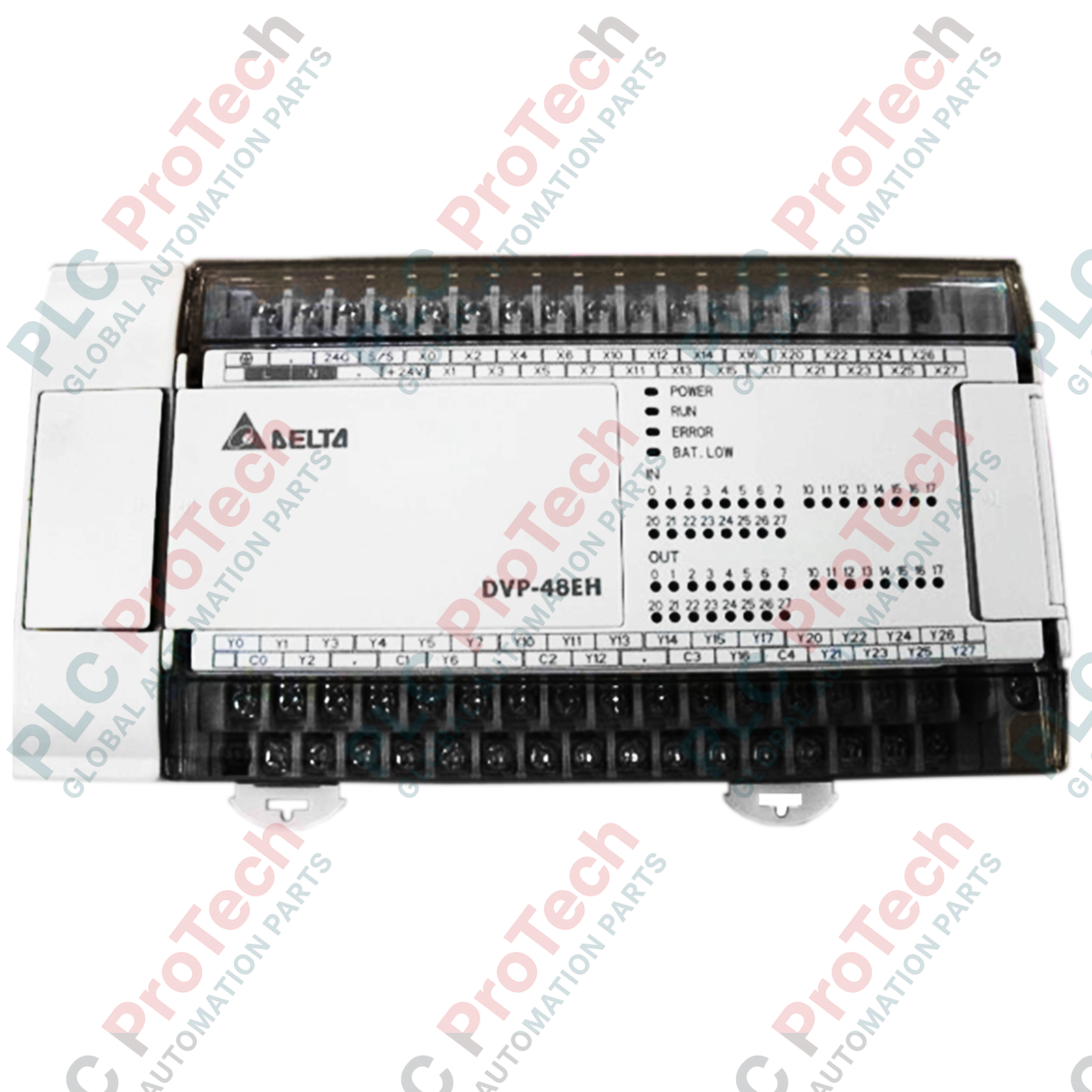

DELTA DVP48EH00R3 DVP-EH3 sorozatú PLC központi feldolgozóegység

Fejlett automatizálási vezérlő áttekintése

A DVP48EH00R3 (DVP48EH00R3) a Delta csúcskategóriás DVP-EH3 sorozatú PLC-termékcsaládjának nagy teljesítményű központi feldolgozóegysége. Az összetett folyamatvezérlésre és a nagy sebességű mozgásvezérlés végrehajtására tervezett, 48 pontos alapvezérlő kiemelkedő programkapacitást és optimalizált végrehajtási sebességet biztosít az igényes ipari gépek számára. Olyan nagy igénybevételű alkalmazási környezetekben, mint a nagy sebességű csomagolás, az automatizált textilipari gépek és a központi vízkezelő rendszerek, a DVP48EH00R3 robusztus ASIC-kettős processzorainak és teljesen leválasztott hardveres védelmének köszönhetően fenntartja a rendszer folytonosságát, és korlátozza a költséges termelési állásidőt. Nagy sűrűségű I/O-konfigurációja pontos, többpontos felügyeletet biztosít a szigorú üzemi hatékonyság és a determinisztikus vezérlés fenntartásához.

Hardverarchitektúra és műszaki konfiguráció

A DVP-EH3 sorozat belső kialakítása nagy sebességű működésre és rugalmas bővíthetőségre optimalizált:

• Kettős processzoros motor: Független CPU-t és dedikált hardveres ASIC-et tartalmaz, amelyek párhuzamosan hajtják végre a mozgásvezérlési parancsokat, a nagy sebességű számlálást és az alapvető létradiagram-logikai utasításokat, ezáltal maximalizálva az áteresztőképességet.

• Teljes körű I/O-architektúra: 48 integrált I/O-ponttal rendelkezik, egyenlően elosztva 24 digitális bemenet (24 V DC) és 24 robusztus relékimenet között; ideális nagy teljesítményű működtetők és terepi mágnesszelepek kapcsolására.

• Kommunikációs interfész: Független, beépített RS-232 és RS-485 soros portokkal van felszerelve, és teljes körűen támogatja a Modbus ASCII/RTU protokollokat a HMI-k, a változtatható frekvenciájú hajtások és a műszerhálózatok zökkenőmentes integrációjához.

• Nagy sebességű számlálótömbök: Hardveresen vezérelt nagy sebességű számlálókat integrál, amelyek legfeljebb 200 kHz-es bemeneti frekvenciát támogatnak a forgó jeladók pontos visszacsatolásához és a pozicionálási feladatokhoz.

Fontos műszaki paraméterek

Az alábbi részletes specifikációs táblázat az ipari használatra ellenőrzött fizikai, elektromos és környezeti jellemzőket foglalja össze:

Műszaki tudásbázis és gyakori kérdések

Milyen konkrét érintkezőterhelési értékek és élettartam-korlátok vonatkoznak a relékimenetekre?

A DVP48EH00R3 mechanikus relékimenetei ellenállásos terhelés esetén pontonként legfeljebb 2 A-re, valamint legfeljebb 30 V DC vagy 250 V AC feszültségre vannak méretezve. Névleges terhelés mellett a reléérintkezők mechanikus várható élettartama körülbelül 3 000 000 kapcsolás, míg az elektromos élettartam 100 000 ciklus.

Hogyan kezeli ez a modul a program megőrzését a létesítmény hosszabb ideig tartó áramkimaradása esetén?

A vezérlő belső lítiumakkumulátort tartalmaz az adatregiszterek (retentív zónák) és a valós idejű óra (RTC) tartalékolására, amikor az elsődleges AC-tápellátás megszűnik. A programlogika nem felejtő Flash memóriában tárolódik, így a működési kód akkor sem vész el, ha a tartalékakkumulátor teljesen lemerül.

Bővíthető-e ennek az alapegységnek a helyi I/O-kapacitása, és mik a korlátok?

Igen, a DVP-EH3 központi feldolgozóegység szabványos, jobb oldali DVP-E sorozatú bővítőmodulokkal bővíthető (digitális, analóg, hőmérséklet- és kommunikációs modulokkal). A CPU legfeljebb 512 I/O-pontból álló teljes rendszerkonfigurációt támogat.

Üzembe helyezési és biztonsági irányelvek

• Reléív-elnyomási eljárások: Nagyon induktív terepi terhelések, például nagy teljesítményű kontaktortekercsek vagy mágnesszelepek vezérlésekor szereljen fel külső túlfeszültség-elnyomót. AC-áramköröknél RC-zavarszűrőt használjon a terheléssel párhuzamosan; DC-áramköröknél helyezzen párhuzamosan egy visszáramvédő diódát a terheléssel, hogy megelőzze a PLC belső reléérintkezőinek idő előtti károsodását.

• A szekrény hőkezelése: A PLC-t vízszintesen szerelje fel szabványos, 35 mm-es DIN-sínre, jól szellőző elektromos szekrényben. A természetes konvekciós hűtés biztosítása és az 55 °C-os üzemi küszöbérték feletti hőfelhalmozódás megelőzése érdekében a készülék felett, alatt és körül legalább 50 mm szabad helyet hagyjon.

• Jel-földelés és leválasztás: Győződjön meg arról, hogy a dedikált földelési (SG) kapocs biztonságosan csatlakozik egy kis impedanciájú védőföldelési ponthoz (3. osztályú földelési rendszer, 100 ohmnál kisebb ellenállással). A kisfeszültségű, 24 V DC-s érzékelőbemeneti kábeleket külön, leválasztott kábelcsatornákban vezesse, a nagyfeszültségű AC-hálózati vezetékektől távol, az indukált elektromágneses zaj minimalizálása érdekében.
