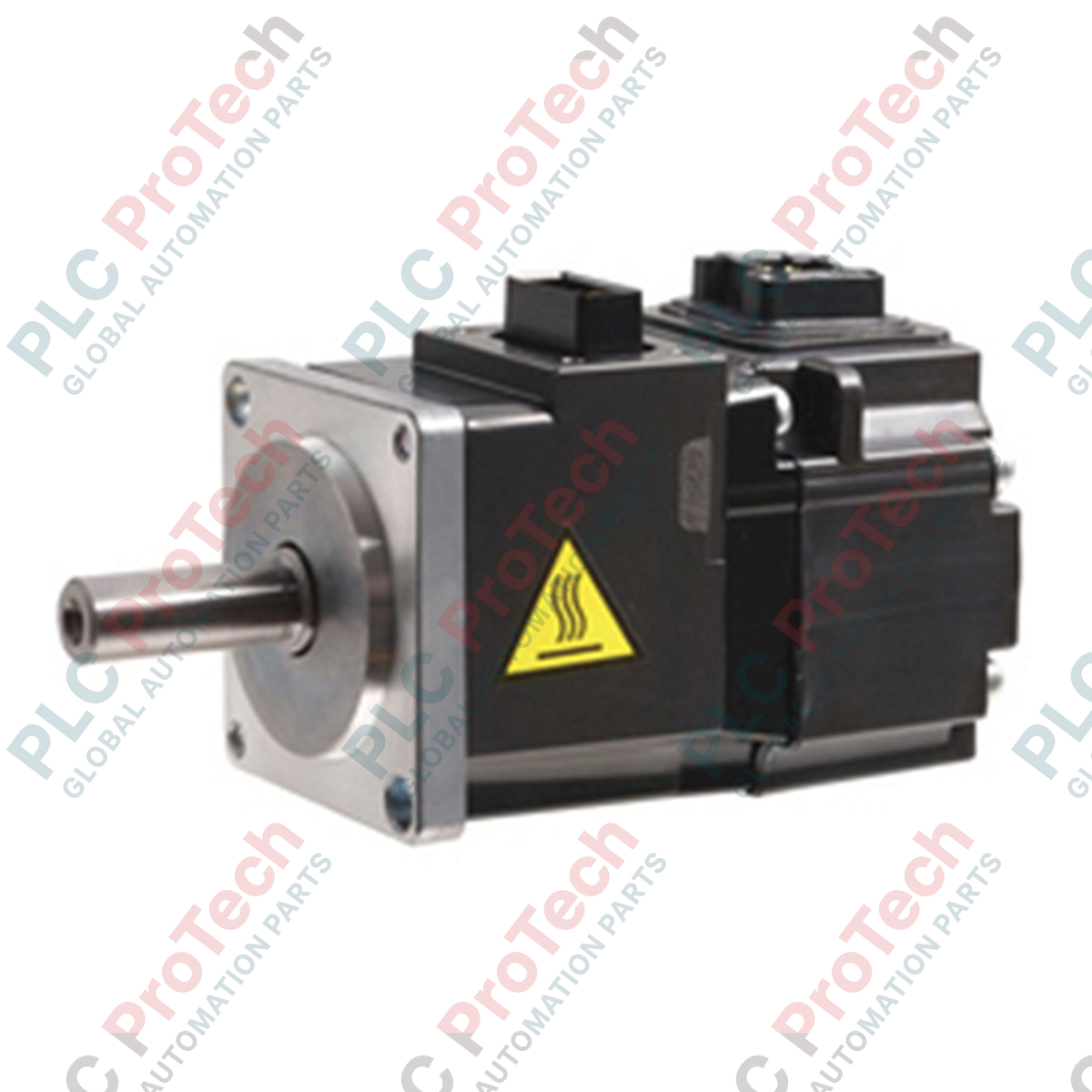

Mitsubishi Electric HF-KP23B MELSERVO-J3 sorozatú AC-szervomotor

SKU HF-KP23B

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: HF-KP23B
Country of origin:Egyesült Államok
Product Type: AC-szervomotorok
Payment: T/T, Western Union
Weight: 3000g
Dimensions: 240 mm x 180 mm x 160 mm
Shipping port: Xiamen
Warranty: 12 months

Leírás

A nagy teljesítményű mozgásvezérléshez kifejezetten tervezett Mitsubishi Electric HF-KP23B alacsony tehetetlenségű AC forgó szervomotor, amely zökkenőmentesen illeszkedik a MELSERVO-J3 sorozat platformjához. A 200 V AC feszültségosztályú tápegységről üzemeltethető kompakt egység folyamatosan 0,2 kW névleges teljesítményt biztosít, és belső elektromágneses tartófékével áramszünet vagy a rendszer letiltása esetén is rögzíti a függőleges vagy mechanikus terheket. A nagy felbontású, 18 bites jeladó rendkívül pontos visszacsatolást biztosít az igényes pozicionálási architektúrákhoz.

Fő jellemzők

Elektromágneses tartófék: Gyárilag beépített fék a függőleges tengelyek pozíciójának megbízható megtartásához.
Nagy felbontású visszacsatolás: A motor 18 bites abszolút/inkrementális közös jeladót alkalmaz, amely fordulatonként 262 144 impulzust biztosít a pontosabb pályakövetéshez.
Alacsony tehetetlenségű kialakítás: A nagy reakcióképességű rotorkialakítás gyors gyorsítási és lassítási ciklusokat tesz lehetővé.
Környezeti védelem: Az IP65 védettségű, teljesen zárt, saját hűtésű ház megakadályozza a nem korrozív folyadékok és részecskék bejutását.
Rugalmas csatlakoztathatóság: Több parancsinterfész támogatása már azonnal, többek között az SSCNET III, a CC-Link, valamint az általános célú impulzusos/analóg vezérlés, a párosított erősítőtől függően.

Alkalmazások

Függőleges mozgástengelyek és aktív mechanikus reteszelést igénylő, gravitációterhelt Z-tengelyű portálok.
Gyors pozicionálást igénylő pick-and-place elektronikai összeszerelő rendszerek.
Csomagoló-, címkéző- és folyamatos adagolású anyagmozgató berendezések.
Nagy sűrűségű laboratóriumi automatizálás és félvezető-válogató gépek.

Műszaki specifikációk

Paraméter	Műszaki adatok
Gyártó	Mitsubishi Electric
Típusszám	HF-KP23B
Sorozat	MELSERVO-J3 sorozat
Feszültségosztály	200 V AC
Névleges teljesítmény	0,2 kW (200 watt)
Névleges nyomaték	0,64 N-m
Maximális nyomaték	1,9 N-m (2,23 N-m csúcsérték nyomatéknövelés közben)
Névleges fordulatszám	3000 ford./perc
Maximális fordulatszám	6000 ford./perc (azonnal megengedett: 6900 ford./perc)
Névleges áram	1,4 A
Maximális áram	4,2 A (4,9 A csúcsérték nyomatéknövelés közben)
A rotor tehetetlenségi nyomatéka J	0,31 × 10^-4 kg-m²
Jeladó felbontása	18 bites (262 144 impulzus/fordulat), abszolút / inkrementális közös
Féktípus	Elektromágneses tartófék (24 V DC gerjesztés)
Védettségi szerkezet	IP65, teljesen zárt, saját hűtésű (a tengelyátvezetel kivételével)
Környezeti üzemi hőmérséklet	0–40 °C (fagyásmentes)
Kompatibilis erősítők	MR-J3-20A, MR-J3-20B, MR-J3-20T, MR-J3W-22B
Származási ország	Japán
Nettó tömeg	1,6 kg
Szállítási tömeg (számított)	3,0 kg
Csomagméretek (számított)	240 mm x 180 mm x 160 mm

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

A HF-KP23B beépített tartófékkel rendelkezik, amely mechanikailag és elektromosan is különbözik a standard, fék nélküli HF-KP23 modelltől. Hardver cseréjekor vagy áthelyezésekor ellenőrizze, hogy a meglévő vezérlőszekrény huzalozása tartalmazza-e a fékvezérlő áramkör bekötését. Ez a modell közvetlenül csatlakozik a standard MR-J3-20A vagy MR-J3-20B szervohajtásokhoz.

Alkalmazási buktatók és mérnöki megjegyzések

A beépített elektromágneses féket kifejezetten tartóféknek tervezték, hogy az áramellátás megszűnésekor megakadályozza a függőleges tengelyek lezuhanását. Semmilyen körülmények között ne használja forgó gépelemek dinamikus megállítófékeként, mivel ez a fékbetét gyors mechanikai kopását okozza, és működésképtelenné teszi az egységet. Gondoskodjon arról, hogy a konfiguráció az MR-J3 erősítőn keresztül vezérelje a lassítást a féktekercsek feszültségmentesítése előtt.

Üzembe helyezési és huzalozási tippek

Annak megelőzésére, hogy az elektromágneses interferencia (EMI) zavarja az érzékeny, 18 bites jeladójeleket, a motor táp-/fékvezetékeit és a jeladókábeleket külön árnyékolt védőcsövekben vezesse. Gondoskodjon a 24 V DC fékgerjesztő-tápellátás leválasztásáról és szabályozásáról, mivel a 21,6 V DC alá eső feszültségingadozások a fék részleges súrlódását okozhatják, ami gyors motor-túlmelegedéshez, majd az erősítő túláramhibáihoz vezethet.

Telepítési irányelvek

KRITIKUS FIGYELMEZTETÉS: A fizikai telepítés vagy a huzalozás módosítása előtt győződjön meg arról, hogy minden elsődleges és segédvillamos energiaforrás (200 V AC és 24 V DC féktápellátás) teljesen feszültségmentesítve és kizárva van. Az áramütés vagy a tengely hirtelen bekapcsolódásának megelőzése érdekében ellenőrizze, hogy a hozzá tartozó MR-J3 erősítő töltésjelzői teljesen kialudtak.

1

Rögzítse a motort stabilan egy merev fémkerethez. A hő elsősorban a rögzítési felületen keresztül távozik, ezért a hőelvezetési teljesítmény romlásának megelőzése érdekében biztosítson tiszta érintkezést a fémszerkezettel.

2

Igazítsa pontosan a kimenő tengelyt a terhelés csatlakozójához. A határértékeket meghaladó tengelyeltérések megterhelhetik a tengely csapágyait, és csökkenthetik a jeladó élettartamát.

3

Csatlakoztassa a jeladókábelt, ügyelve arra, hogy a gyorsrögzítésű csatlakozók teljesen a helyükre kerüljenek és tömítetten zárjanak. A húzásmentesítő gumiharangok melletti kábelezést ne terhelje szerkezetileg, és ne hajlítsa meg élesen.

4

Alakítsa ki a 24 V DC féktápáramkört, és a fék kapcsaira kössön külső túlfeszültség-elnyelőt (diódát) az induktív feszültségcsúcsok korlátozására a fékrelé kapcsolásakor.

FAQ

Mi a „B” utótag elsődleges funkciója a HF-KP23B modellszámban?

A „B” utótag beépített elektromágneses tartóféket jelöl, amely vezérlőfeszültség-kiesés esetén mechanikusan rögzíti a motor tengelyét, megakadályozva a tengelyek gravitációs vagy külső terhelés miatti elmozdulását.

Használhatom az elektromágneses féket a rendszerem vészhelyzeti lassítására vagy leállítására?

Nem. A beépített féket kizárólag a pozíció megtartására tervezték. Ha aktív terhelés dinamikus lassítására használja, a súrlódó betétek gyorsan elkopnak, ami mechanikai meghibásodáshoz vezethet.

Milyen felbontást kínál a motor abszolút jeladója?

A motor 18 bites visszacsatoló jeladóval van felszerelve, amely fordulatonként 262 144 impulzusos felbontást biztosít a nagy pontosságú pozicionálás érdekében.

Mely Mitsubishi szervóerősítők kompatibilisek a HF-KP23B modellel?

A HF-KP23B natívan kompatibilis a MELSERVO-J3 sorozat 200 V-os erősítőcsaládjával, konkrétan az MR-J3-20A, MR-J3-20B és MR-J3-20T modellekkel.
