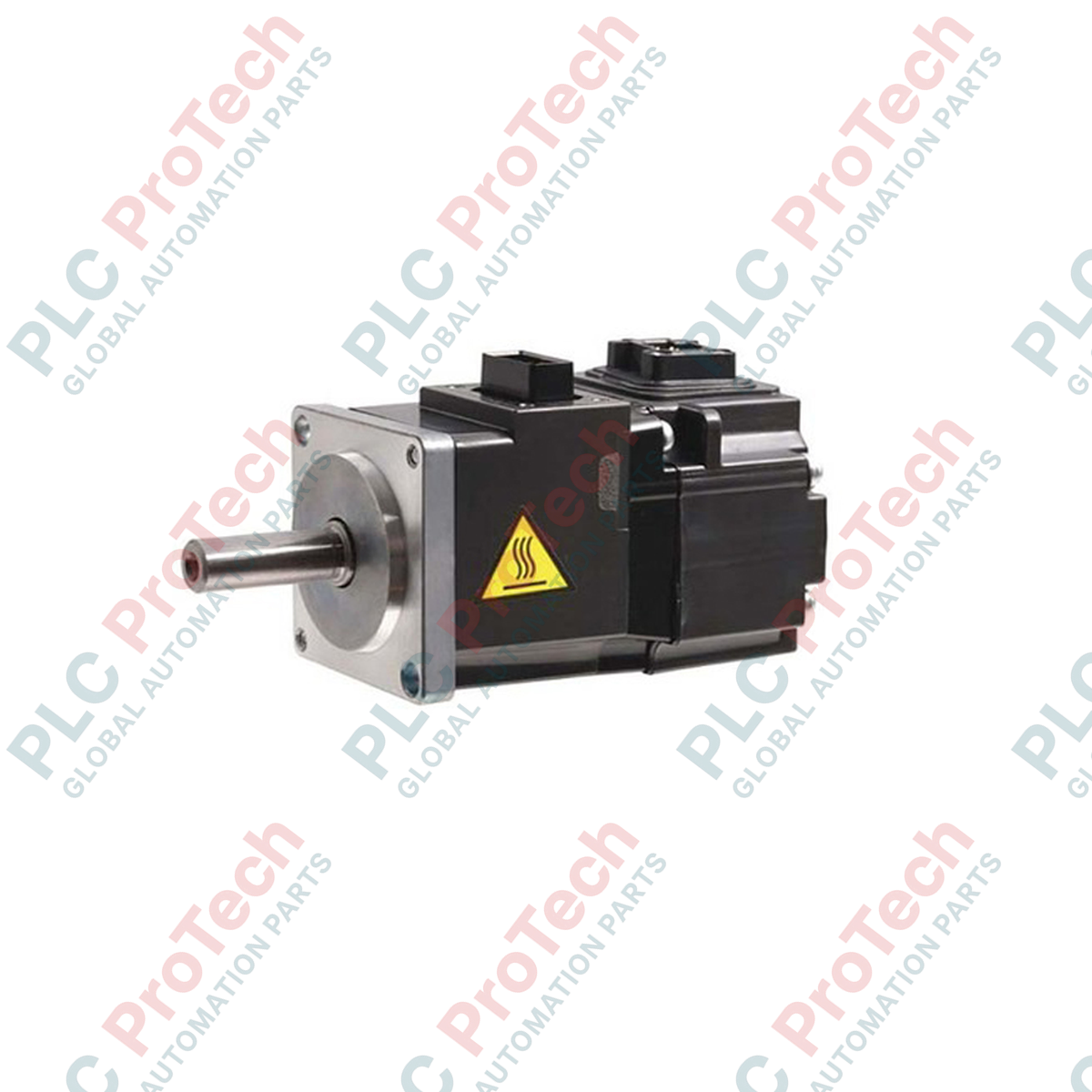

Mitsubishi Electric HG-KR43BJ HG-KR sorozatú AC-szervómotor

SKU HG-KR43BJ

Raktáron

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: HG-KR43BJ
Country of origin:Egyesült Államok
Product Type: AC-szervomotorok
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Leírás

Automatizált ipari hálózatokban nagy pontosságú forgóhajtásként működve a Mitsubishi Electric HG-KR43BJ kis tehetetlenségű teljesítményt nyújt, amelyet gyors gyorsítási és lassítási ciklusokra optimalizáltak. Ez a 0.4 kW-os motor a kis tehetetlenségű, kis teljesítményű HG-KR sorozat része, és integrált elektromágneses fékkel, valamint speciális olajtömítéssel rendelkezik a nagy igénybevételű gépi műveletek támogatására. A MELSERVO-J4 erősítőkkel való együttműködésre tervezve megbízható zárt hurkú visszacsatolást és pontos fordulatszám-szabályozást biztosít akár a névleges 3000 r/min fordulatszámig.

Jellemzők

Kis tehetetlenségű rotor: Dinamikus, nagy frekvenciájú pozicionálási sorrendekhez optimalizálva.
Elektromágneses fék: Az integrált rögzítőfék biztosítja a tengely biztonságos reteszelését kikapcsolt állapotban vagy vészleállításkor.
Tengelytömítés: Megbízható mechanikai védelmet nyújt a folyadékok és kenőanyagok kimeneti tengely csatlakozásánál történő bejutásával szemben.
Optimalizált szigetelés: A termikus terhelhetőség érdekében a 130-as (B) szigetelési osztály előírásai szerint készült.
Nagy nyomatékkimenet: Akár 4.5 N.m csúcsnyomatékot biztosít az igényes gyorsítási profilokhoz.

Alkalmazások

Többtengelyes derékszögű robotok és anyagmozgató rendszerek.
Nagy sebességű csomagoló-, címkéző- és válogatógépek.
Félvezetőgyártó rendszerek és elektronikusalkatrész-beültetők.
Precíziós X-Y mozgatóasztalok és szerszámgépek kiegészítő tengelyei.

Műszaki specifikációk

Paraméter	Érték
Gyártó	Mitsubishi Electric
Modellszám	HG-KR43BJ
Motorcsalád	HG-KR (kis tehetetlenségű, kis teljesítményű)
Névleges kimeneti teljesítmény	0.4 kW (400 W)
Névleges fordulatszám	3000 r/min
Névleges áram	2.6 A
Maximális nyomaték	4.5 N.m
Elektromágneses fék	Felszerelve (rögzítőfékkel)
Olajtömítés	Felszerelve
Szigetelési osztály	130 (B)
Rezgési osztály	V10
Környezeti korlátozások	Beltéri telepítés, korrózív gázoktól, gyúlékony gázoktól, olajködtől és portól mentes környezetben
Motor nettó tömege	1.8 kg
Szállítási tömeg (számított)	3.0 kg

Csatlakozások és interfészek

Csatlakozási interfész	Leírás / hozzárendelés
Tápcsatlakozó	U, V, W és PE-földelő csatlakozók a motorfázisok gerjesztéséhez.
Fékcsatlakozók	Dedikált egyenáramú rögzítőfék-tápvezetékek (polaritásfüggetlen).
Jeladó-interfész	Nagy felbontású abszolút/incrementális forgójeladó-kimenet csatlakozása.

Gyakorlati mérnöki tapasztalatok

Alternatív modellek és kompatibilitás

A HG-KR43BJ a hasonló fizikai méretű korábbi HF-KP sorozatú motorok közvetlen utódja. A HG-KR sorozatra való átálláskor ellenőrizze, hogy az MR-J4 sorozatú erősítő firmware-e teljesen naprakész-e. Ellenőrizze a szerelési konfigurációkat, mivel a tengely- és karimaillesztési profilok megegyeznek a korábbi generációkéval, az enkóder kommunikációs protokolljai azonban kompatibilis MR-J4-40A/B hajtásplatformokat igényelnek.

Alkalmazási buktatók és mérnöki megjegyzések

A beépített elektromágneses féket kizárólag álló helyzetben működő tartófékként tervezték. A tengely forgása közben feltétlenül kerülje a fék dinamikus lassításra vagy vészleállításra való használatát, mivel a gyors súrlódási kopás csökkenti a tartónyomatékot. Mindig úgy programozza a szervóhajtást, hogy a mechanikus fék kontaktorának működtetése előtt fokozatosan nullára csökkentse a fordulatszámot.

Üzembe helyezési és bekötési tippek

A nagyfrekvenciás PWM-kapcsolási zaj mérséklése érdekében gondoskodjon arról, hogy a motor váza külön, kis impedanciájú földelővezetőn keresztül vissza legyen földelve a szervóhajtás PE-csatlakozójára. Időszakos ködképződéssel járó környezetben a motorkábeleket csepphurokkal vezesse, hogy a folyadékok a csatlakozó belépési pontjaitól elfelé folyjanak, megőrizve az olajtömítés épségét.

Telepítési útmutató

KRITIKUS FIGYELMEZTETÉS: ELEKTROMOS ÉS KINETIKAI BIZTONSÁG

A bekötési vagy mechanikai szerelési munkák megkezdése előtt válassza le az összes bejövő villamos tápegységet mind a szervóhajtásról, mind a kiegészítő tartófék áramköreiről. A kimeneti fáziskábelek kezelése előtt ellenőrizze, hogy a hajtás egyenáramú sínjének kondenzátorai teljesen kisültek-e. A kizárásos és megjelöléses (LOTO) eljárásokat szigorúan be kell tartani.

1

Mechanikai beállítás: A motor karimáját biztonságosan csavarozza a szerelőlaphoz. A radiális és axiális terhelési feszültségek minimalizálása érdekében rugalmas tengelykapcsolóval biztosítsa a hajtott tengellyel való pontos egytengelyűséget.

2

Kábelvezetés és földelés: Az enkóder- és tápkábeleket külön vezesse. A elektromágneses interferencia megelőzése érdekében tartson fizikai távolságot a teljesítményvezetők és a visszacsatoló jeláramkörök között.

3

Fék teljesítményintegrációja: A 24 V DC elektromágneses tartófék áramkörét külön relén keresztül kell bekötni, amelyet közvetlenül a szervóerősítő fékkimeneti jele vezérel.

FAQ

Használható a HG-KR43BJ elektromágneses fékje dinamikus lassításra?

Nem. A beépített mechanikus féket kizárólag álló tengely rögzítőfékeként tervezték. Nagy sebességű forgás közbeni dinamikus fékezésre használva erősen kopik a súrlódás miatt, és a fék idő előtt meghibásodik.

Melyik szervóerősítő-sorozat kompatibilis ezzel a modellel?

A HG-KR43BJ motor Mitsubishi Electric MELSERVO-J4 sorozatú hajtásokkal való használatra van optimalizálva, különösen a 400 W-os egységekkel, például az MR-J4-40A vagy az MR-J4-40B modellel.

Mi a HG-KR43BJ elsődleges működési környezeti korlátozása?

Ezt a szervomotort beltérben kell felszerelni, közvetlen napfénytől, korrozív vagy gyúlékony gázoktól, olajködtől, nagy sűrűségű portól és túlzott rezgéstől mentes környezetben, hogy megőrizze a szigetelés és a tömítések épségét.
