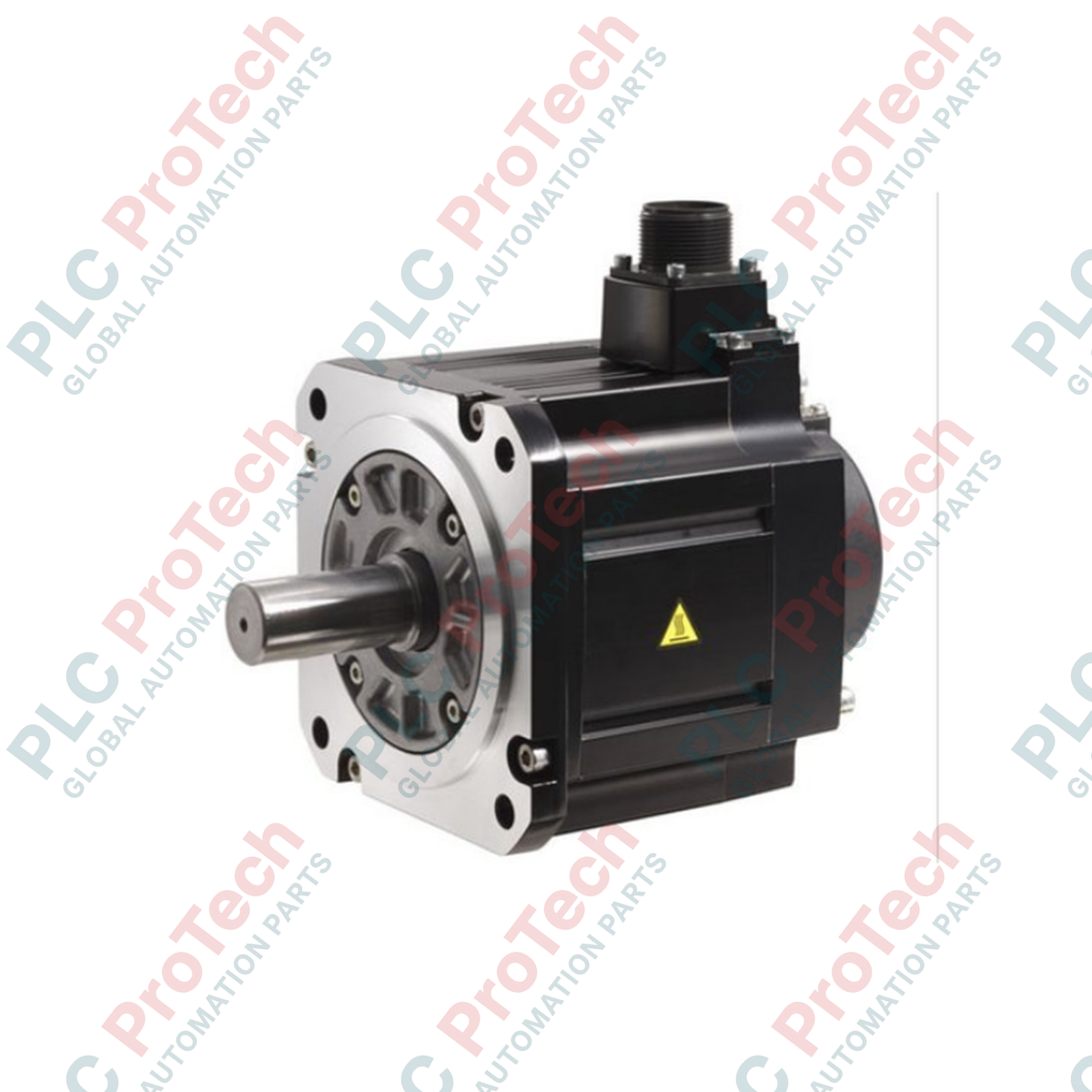

Mitsubishi Electric HG-SN302J-S100 HG-SN sorozatú szervomotor

SKU HG-SN302J-S100

Raktáron
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: HG-SN302J-S100

  • Country of origin:Egyesült Államok

  • Product Type: Szervomotorok

  • Payment: T/T, Western Union

  • Weight: 16000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Leírás

A nagy ipari terhelések mellett megbízható dinamikus pozicionálást és precíz fordulatszám-szabályozást biztosító Mitsubishi Electric HG-SN302J-S100 AC-szervomotor, amelyet nagy teljesítményű mozgásvezérlő hajtásokkal való kompatibilitásra terveztek. Az egység 3,0 kW névleges kimeneti teljesítménnyel és 2000 ford./perc névleges fordulatszámon működik, nagy forgatónyomatékot biztosítva a szerkezeti stabilitás megőrzése mellett. A beépített olajtömítéssel (a „J” utótag jelöli) rendelkező, IP67-es védettségi szintre tervezett motor tömített a por és a folyadékok behatolása ellen, így alkalmas szigorú ipari gépészeti telepítésekhez.

Jellemzők

  • Optimalizált teljesítmény: Folyamatos, 3,0 kW-os kimeneti teljesítményt biztosít a nagy igénybevételű forgó pozicionálási feladatokhoz.
  • Beépített olajtömítés: A gyárilag beépített olajtömítés megvédi a belső alkatrészeket az olajködtől és a kenőanyag-fröccsenéstől.
  • Robusztus környezetvédelem: Teljesen zárt, természetes hűtésű kialakítás, amely megfelel az IP67 szabványnak (a tengelyátvezetés kivételével).
  • Magas hőterhelési határértékek: A 155-ös (F) szigetelési osztály előírásai szerint készült, hogy kezelje az üzemi hőelvezetést.
  • Alacsony vibrációs osztály: V10 vibrációs osztályú, így minimális szerkezeti kopást és nagy forgási pontosságot biztosít.

Alkalmazások

  • Anyagmozgatás: Dinamikus szállítószalag-meghajtások szinkronizálása, portáldarus rakodók és automatizált tárolórendszerek.
  • Csomagológépek: Nagy sebességű töltő-, záró- és dobozoló tengelyek, amelyek gyors nyomatékválaszt igényelnek.
  • Fémmegmunkálás és présadagolás: Nagy pontosságú adagolórendszerek és szerszámgépek kiegészítő tengelyei.
  • Textilgyártás: Feszültségszabályozott feltekercselő, orsózó és szövő meghajtómechanizmusok.

Műszaki specifikációk

Paraméter Érték / specifikáció
Gyártó Mitsubishi Electric
Modellszám HG-SN302J-S100
Sorozat neve HG-SN sorozat
Névleges teljesítmény 3,0 kW
Névleges forgatónyomaték 14,3 Nm
Névleges fordulatszám 2000 ford./perc
Maximális fordulatszám 2500 ford./perc
Pillanatnyilag megengedett fordulatszám 2875 ford./perc
Névleges áramerősség 11 A
Maximális áramerősség 33 A
Ajánlott terhelési tehetetlenségi arány Legfeljebb 15-szörös
Szigetelési osztály 155 (F osztály)
Burkolatszerkezet Teljesen zárt, természetes hűtésű (IP67)
Vibrációs osztály V10
Üzemi hőmérséklet 0 °C és 40 °C között (fagymentes)
Tárolási hőmérséklet -15 °C és 70 °C között (fagymentes)
Üzemi páratartalom 10–80% relatív páratartalom (páralecsapódás nélkül)
Tárolási páratartalom 10–90% relatív páratartalom (páralecsapódás nélkül)
Maximális tengerszint feletti magasság Tengerszint felett legfeljebb 2000 m
Vibrációállóság X: 24,5 m/s2, Y: 49 m/s2
Tömeg 16 kg
Szállítási tömeg (számított) 17 kg

Empirikus mérnöki felismerések

Alternatív modellek és kompatibilitás

A HG-SN302J-S100 modellt az MR-JE-300A és az MR-JE-300B szervóerősítőkkel való optimalizált párosításra tervezték. Régebbi HC-SFS sorozatú telepítések HG-SN sorozatra történő korszerűsítésekor ellenőrizze az inkrementális enkóder-interfésszel kapcsolatos paramétereket, mivel a felbontásregiszterek eltérnek. Győződjön meg arról, hogy az MR Configurator2 szoftver frissítve van a megfelelő elektronikus áttétel- és enkóderfelbontási paraméterek támogatásához, hogy elkerülje a visszacsatolási eltérésből eredő hibákat.

Alkalmazási buktatók és mérnöki megjegyzések

Ez a modell beépített olajtömítéssel (J-típus) rendelkezik. Bár ez rendkívül hatékony védelmet biztosít, ne telepítse a motort olyan környezetbe, ahol az olajszint az olajtömítés tömítőajka fölé emelkedhet. Vízszintes elrendezés esetén alakítson ki szabványos olajelvezető mechanizmusokat a gép hajtóművében, hogy megakadályozza az olaj tömítésnél való összegyűlését és végső soron az állórészbe szivárgását. Mivel a motor teljes mértékben természetes hűtésre támaszkodik, ne akadályozza a motorház körüli légáramlást a burkolaton belül; tartson legalább 100 mm távolságot a szomszédos szerkezetektől.

Üzembe helyezési és bekötési tippek

Mindig használjon külön, árnyékolt kábeleket az enkóder-visszacsatoláshoz (MR-EKCBL) és a tápellátáshoz (MR-PWCNS). A motor fő védőföldelési (PE) kapcsát közvetlenül csatlakoztassa a szervóerősítő földelőlemezéhez vastag keresztmetszetű vezetékkel, hogy megakadályozza a nagyfrekvenciás zaj által okozott enkóderjel-zavarokat, amelyek üzembe helyezéskor szabálytalan forgást vagy a sebességszabályozási hurok instabilitását okozhatják.

Telepítési útmutató

KRITIKUS FIGYELMEZTETÉS: NAGYFESZÜLTSÉG ÉS HŐVESZÉLY

A telepítés vagy a kábelcsatlakoztatás megkezdése előtt győződjön meg arról, hogy a fővezérlés és a háromfázisú tápvezetékek teljesen feszültségmentesítve és lezárva vannak. A kikapcsolás után várjon legalább 15 percet, hogy a belső erősítő buszkondenzátorai teljesen kisüljenek. Nagy dinamikájú ciklusok során a motorház felületeinek hőmérséklete meghaladhatja a 70 °C-ot; a fizikai érintkezés előtt hagyja lehűlni a motort.

1
Mechanikai rögzítés: Rögzítse biztonságosan a motort merev gépfelületre az alap- vagy peremrögzítő furatok használatával. Összeszerelés közben kerülje a tengely mechanikai ütését vagy axiális kalapálását, mivel ez tönkreteheti a nagy felbontású belső enkódert.
2
Beállítás ellenőrzése: Ellenőrizze a tengely ütését, és állítsa be a motor tengelykapcsolóját a szerkezeti rezgések és a csapágykárosodás megelőzése érdekében. Használjon nagy tehetetlenségű motorok üzeméhez tervezett rugalmas tengelykapcsolót.
3
Kábelcsatlakoztatás: Csatlakoztassa a háromfázisú tápvezetékeket (U, V, W) és a PE-földelőkapcsot. Rögzítse biztonságosan az enkóder csatlakozóját, ügyelve arra, hogy az IP67-es vízálló tömítések laposan és teljesen a helyükön legyenek a környezeti tömítettség megőrzése érdekében.

FAQ

Mit jelent a J utótag a HG-SN302J-S100 modellszámban?

A „J” azt jelzi, hogy a motor gyárilag olajtömítéssel van felszerelve, amely megakadályozza, hogy folyadékok és olajköd jusson a motor belsejébe a tengelyátvezetésen keresztül.

Mely Mitsubishi szervohajtásmodellek kompatibilisek ezzel a motorral?

Ezt a motort az MR-JE-300A (analóg/impulzussorozat) és az MR-JE-300B (SSCNET III/H) szervoerősítőkkel használják.

Alkalmas a HG-SN302J-S100 teljesen bemerített üzemre?

Nem. Bár a motorház és az elektromos csatlakozások IP67-es védettségi besorolásúak, a tengelyátvezetés nem rendelkezik merítés elleni tanúsítással. Megfelelő külső védelem szükséges, ha a tengely álló folyadéknak van kitéve.

Mekkora a terhelés és a motor tehetetlenségi nyomatéka közötti ajánlott arány stabil üzemhez?

A Mitsubishi Electric azt javasolja, hogy a terhelés és a motor tehetetlenségi nyomatékának aránya legfeljebb 15-szörös legyen. Ennek túllépése hangolási instabilitást és rezgést okozhat gyors gyorsítási ciklusok során.
