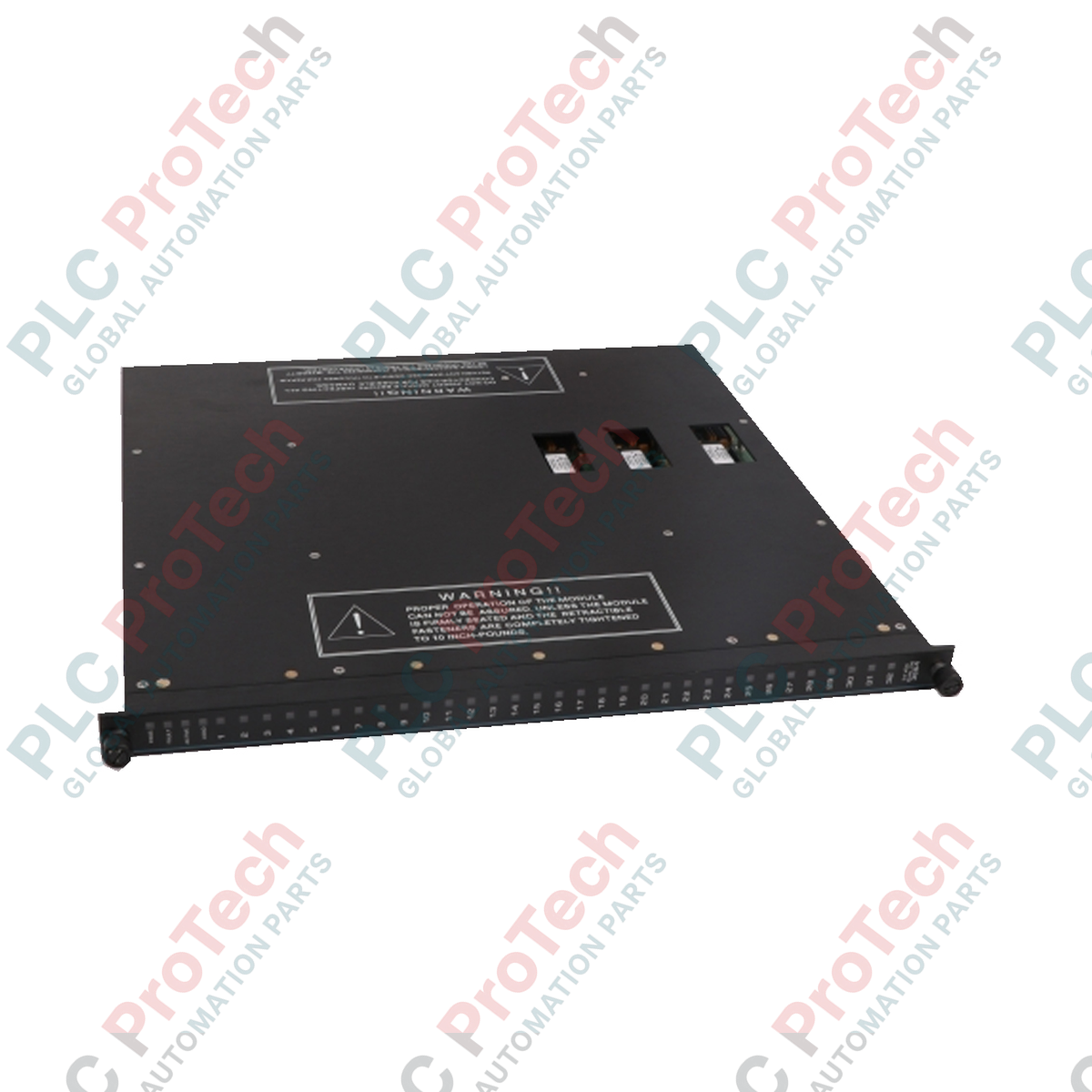

3664 Triconex Modul Output Digital Triple Modular Redundant (TMR)

Ikhtisar Sistem Kritis

 3664 (3664) oleh Triconex merupakan standar emas dalam instrumentasi keselamatan dengan ketersediaan tinggi. Dirancang sebagai Modul Output Digital 32 titik, komponen ini merupakan bagian integral dari arsitektur Triconex Triple Modular Redundant (TMR). Modul ini menyediakan kendali yang andal untuk aktuator, solenoid, dan starter motor yang sangat penting bagi keselamatan di lingkungan berisiko tinggi seperti kilang minyak, pabrik pengolahan bahan kimia, dan pembangkit listrik tenaga nuklir. Dengan menggunakan sirkuit output khusus yang melakukan voting pada tiga saluran independen,  3664 memastikan bahwa satu titik kegagalan tidak pernah mengganggu loop keselamatan, sehingga secara efektif menghilangkan waktu henti yang tidak terjadwal dan melindungi aset bernilai tinggi dari kegagalan katastropik.

Arsitektur Perangkat Keras dan Logika Redundansi

 Triconex 3664 menggunakan mekanisme voting output yang canggih. Secara internal, modul menerima sinyal dari tiga Prosesor Utama independen. Sinyal-sinyal ini diproses melalui sirkuit quad-voter, yang memastikan keadaan output akhir ditentukan oleh logika mayoritas. Voting berbasis perangkat keras ini berlangsung pada tahap akhir sebelum sinyal meninggalkan modul, sehingga memberikan tingkat toleransi kesalahan yang tak tertandingi. Masing-masing dari 32 titik dihubungkan secara "common", tetapi tetap mempertahankan integritas isolasi yang tinggi. Modul ini dilengkapi diagnostik mandiri menyeluruh yang mendeteksi kondisi macet aktif atau macet nonaktif tanpa mengganggu proses. Kode warna Biru Tua pada pelat depan menandakan klasifikasinya sebagai tipe output digital 24 VDC dalam ekosistem Triconex, sehingga memudahkan identifikasi visual secara cepat bagi tim pemeliharaan.

Spesifikasi Teknis Utama

FAQ Kinerja Operasional

Bagaimana 3664 menangani arus masuk tinggi untuk beban induktif?

Modul ini dirancang dengan kapasitas lonjakan yang kuat sebesar 10 A selama 10 ms. Hal ini memungkinkannya menggerakkan solenoid dan kontaktor berat yang memerlukan arus awal tinggi untuk "mematahkan" gesekan atau mengatasi induktansi tanpa memicu gangguan atau merusak transistor output.

Apakah 3664 dapat mendeteksi korsleting pada sisi lapangan?

Ya. Modul ini dilengkapi diagnostik canggih yang memantau kondisi sakelar output. Jika terjadi ketidaksesuaian antara keadaan yang diperintahkan dan tegangan lapangan aktual, modul melaporkan gangguan kepada Prosesor Utama, sehingga memungkinkan pemeliharaan proaktif sebelum fungsi keselamatan terganggu.

Apakah modul ini kompatibel dengan sistem Triconex yang lebih lama?

 3664 dirancang untuk digunakan pada sistem Triconex versi 9 hingga 11 . Namun, pengguna harus memverifikasi bahwa External Termination Assembly (ETA) yang sesuai dan versi perangkat lunak sistem (TriStation 1131) kompatibel dengan konfigurasi common 32 titik tertentu.

Protokol Rekayasa Lapangan & Instalasi

• Integritas Pengkabelan: Pastikan semua pengkabelan lapangan menggunakan sambungan ber-ferrule berkualitas tinggi. Mengingat kemampuan 2 A per titik , pastikan jalur balik common memiliki ukuran yang tepat untuk menangani arus total jika beberapa output diberi energi secara bersamaan, sehingga mencegah penurunan tegangan berlebihan.

• Pelepasan Panas: Meskipun daya logika rendah (< 10 Watt), pengalihan beban berarus tinggi menghasilkan panas lokal. Pertahankan jarak rak Triconex standar dan pastikan sistem ventilasi kabinet menyediakan aliran udara yang konsisten di seluruh pelat depan modul untuk mencegah pembatasan termal pada penggerak output.

• Pengelolaan Kebocoran: Arus kebocoran beban maksimum adalah 2 mA. Untuk beban berimpedansi tinggi atau relai sensitif, pastikan arus kebocoran ini tidak melebihi ambang "harus turun" perangkat lapangan agar perangkat tidak tetap berenergi saat output diperintahkan OFF.

Keunggulan Ketahanan Industri

 3664 dibuat untuk ketahanan industri ekstrem. Dengan isolasi titik 1500 VDC, modul ini melindungi backplane TMR yang sensitif dari transien tegangan tinggi yang berasal dari lapangan. Sirkuit modul diperkuat untuk lingkungan dengan getaran tinggi, memenuhi standar pelapisan konformal G3 yang ketat jika berlaku, untuk perlindungan terhadap kontaminan atmosfer yang korosif. Kompatibilitas mundurnya memastikan sistem keselamatan lama dapat ditingkatkan dengan perangkat keras modern yang andal tanpa memerlukan perombakan total pada infrastruktur pengkabelan lapangan yang sudah ada.
