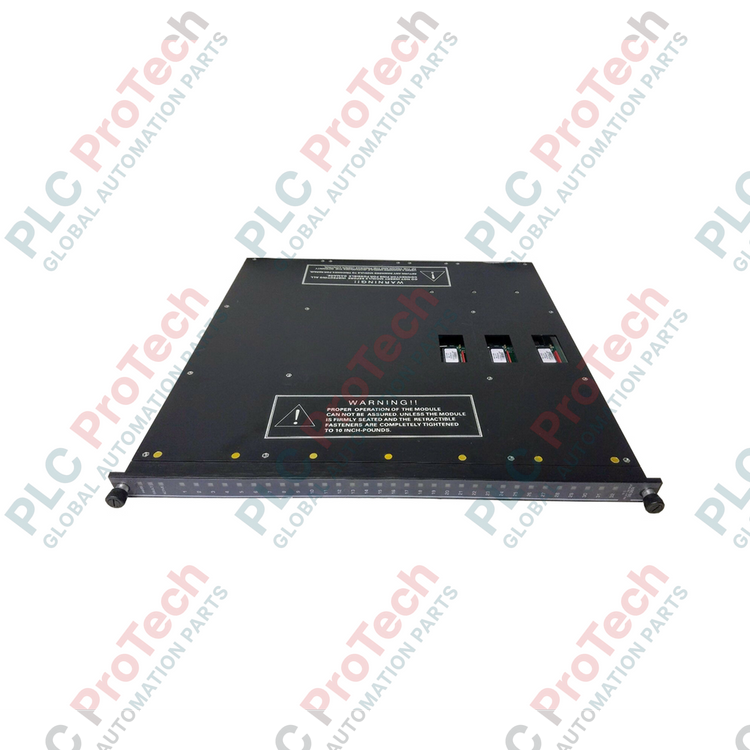

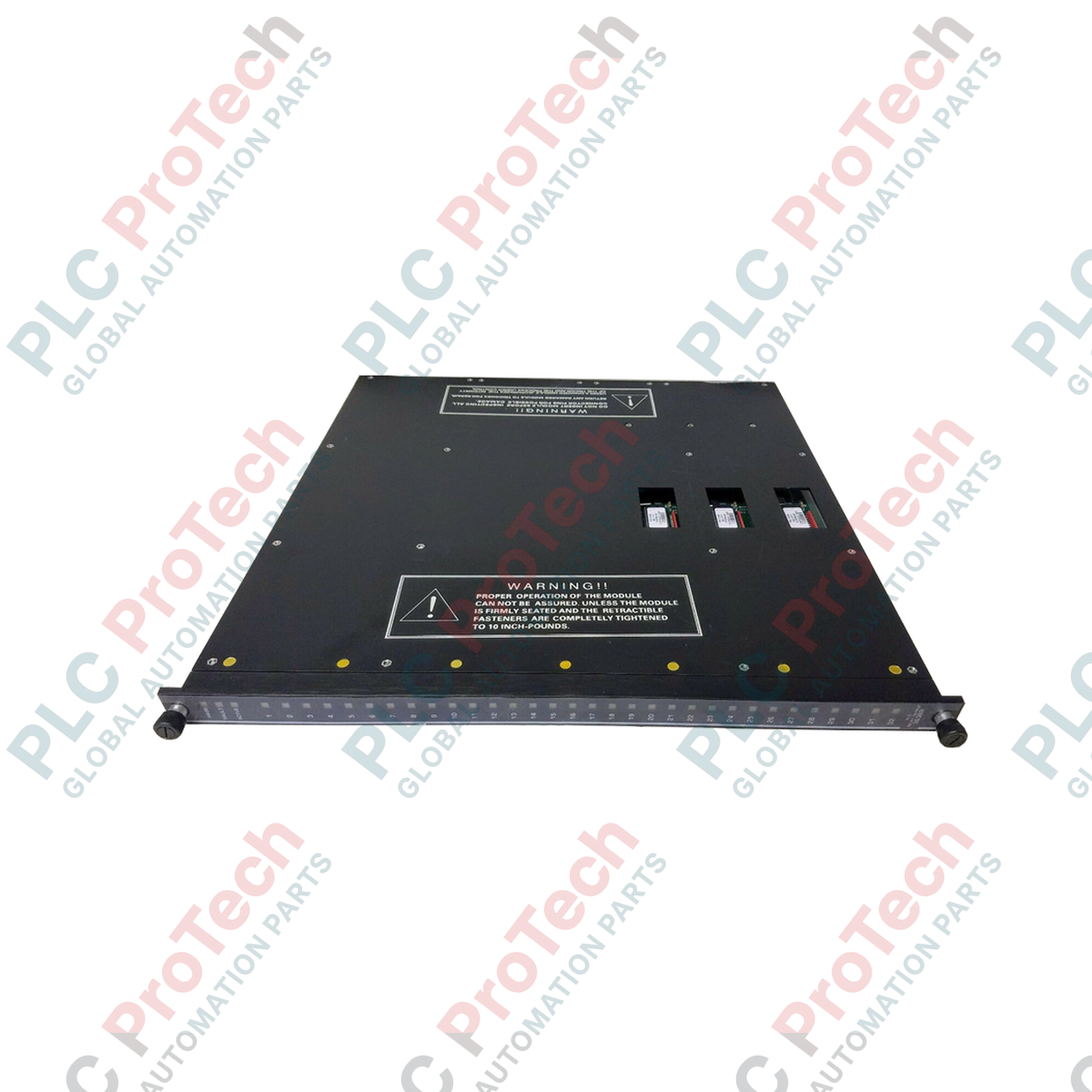

Modul Output Relai Triconex 3636R Seri Tricon

SKU 3636R

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Triconex
Nomor Produk: 3636R
Negara asal:Amerika Serikat
Jenis Produk: Modul Output Relai
Pembayaran: T/T, Western Union
Berat: 4000g
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Untuk pensinyalan bantu dan kebutuhan isolasi non-tritifikasi dalam Sistem Instrumen Keselamatan (SIS) Tricon, Triconex 3636R menyediakan 32 output relai independen yang tidak dikomunkan. Modul output relai simpleks (non-tritifikasi) ini dirancang untuk menghubungkan pengendali Tricon dengan annunciator eksternal, panel relai interposing, dan sistem bantu. Dengan menyediakan isolasi galvanik berintegritas tinggi hingga 125 VAC/VDC, modul ini memastikan perlindungan yang kuat bagi sirkuit kontrol sensitif sekaligus mengelola sinyal digital berdaya sedang di berbagai topologi otomasi industri yang menuntut.

Fitur

32 Kanal Terisolasi: Kontak yang terisolasi secara individual dan tidak dikomunkan memungkinkan integrasi beberapa sumber tegangan eksternal pada satu modul.
Pengoperasian Simpleks: Dikonfigurasi sebagai modul non-tritifikasi (RO), sehingga sangat hemat biaya untuk pensinyalan yang tidak kritis terhadap keselamatan, indikator status, dan panel alarm.
Rentang Tegangan Luas: Mendukung pensaklaran sirkuit kontrol hingga 125 VAC atau 125 VDC, sehingga kompatibel secara luas dengan perangkat lapangan standar.
Kompatibilitas Sinyal Rendah: Dirancang dengan beban minimum yang diizinkan sebesar 10 mA pada 5 VDC untuk memastikan pengoperasian yang andal pada loop kontak kering berarus rendah.

Aplikasi

Panel status dan pengumuman alarm Emergency Shutdown (ESD).
Antarmuka kabinet relai interposing untuk kontaktor MCC arus tinggi.
Isolasi sinyal input digital Sistem Kontrol Terdistribusi (DCS).
Interlocking utilitas dan subsistem bantu di pabrik petrokimia dan pembangkit listrik.

Spesifikasi Teknis

Parameter	Nilai Spesifikasi
Produsen	Triconex (Schneider Electric)
Nomor Model	3636R
Jenis Modul	Modul Output Relai (RO), Tidak Ditritifikasi
Jumlah Kanal	32, terisolasi penuh (tidak dikomunkan)
Tegangan Maksimum		Beban Arus Maksimum	2 A resistif, maksimum per kanal
Beban Minimum yang Diizinkan	10 mA, 5 VDC
Jenis Kontak	Biasanya Terbuka (NO) / Form A
Kompatibilitas Sistem	Sasis Utama Tricon v9, v10, dan v11
Negara Asal	Amerika Serikat
Berat Pengiriman (Dihitung)	4,0 kg (8,8 lbs)

Koneksi dan Antarmuka

Jenis Antarmuka	Penetapan Fungsi / Deskripsi
Konektor Backplane	Konektor pita berdensitas tinggi redundan ganda yang berantarmuka dengan backplane Tricon.
Panel Terminasi Eksternal (ETP)	Pengkabelan lapangan terhubung melalui kabel antarmuka ETP Triconex khusus (biasanya blok konektor 56-pin / 96-pin).
Konfigurasi Kanal	32 pasang titik terminal (Output + / Output -) yang menyediakan pemisahan galvanis lengkap antarsirkuit.

Wawasan Teknik Empiris

Model Alternatif & Kompatibilitas

3636R adalah modul simplex non-triplikasi. Perhatikan bahwa modul ini tidak dapat langsung menggantikan modul keluaran relai triplikasi seperti 3625 atau 3623 di dalam loop keselamatan dengan ketersediaan tinggi yang mewajibkan logika voting SIL3. Modul ini sepenuhnya kompatibel silang dengan slot sasis backplane Tricon v9 dan v10 standar yang dialokasikan untuk modul non-triplikasi.

Kesalahan Umum Aplikasi & Catatan Teknik

Saat mengalihkan beban induktif seperti solenoid tugas berat atau kumparan kontaktor, penekan busur eksternal (dioda flyback untuk beban DC atau snubber RC untuk beban AC) harus dipasang pada beban. Tanpa penekanan yang memadai, lonjakan balik induktif yang berlebihan dapat mengelas kontak relai mekanis internal yang tidak dapat diganti, sehingga kanal keluaran gagal dan tetap berenergi secara permanen.

Tips Commissioning & Pengkabelan

Untuk mencegah oksidasi kontak (sering disebut masalah 'kontak kering'), pastikan arus loop tidak turun di bawah parameter beban minimum absolut modul sebesar 10 mA pada 5 VDC. Jika input digital berimpedansi tinggi pada PLC pihak ketiga sedang dikendalikan, pertimbangkan untuk memasang resistor pull-down eksternal guna menjamin arus loop yang memadai.

Panduan Instalasi

PERINGATAN KRITIS: Sebelum mengeluarkan atau memasukkan modul apa pun, pastikan daya backplane sistem telah diisolasi atau verifikasi bahwa konfigurasi sasis secara eksplisit mendukung hot-swapping untuk slot non-triplikasi ini. Matikan semua sirkuit lapangan eksternal yang terhubung untuk mencegah busur listrik pada konektor sasis selama pemasangan. Petugas harus selalu mengenakan gelang tangan ESD yang diardekan.

1

Periksa modul dari kerusakan fisik, pastikan tidak ada serpihan atau pin yang bengkok pada konektor backplane belakang.

2

Sejajarkan modul dengan rel pemandu di slot simplex yang ditentukan pada sasis utama atau ekspansi Tricon.

3

Geser modul dengan kuat ke dalam slot sasis hingga tuas pelat muka terpasang, lalu kunci klip ejektor/retraktor atas dan bawah untuk menyelesaikan pemasangan.

4

Lakukan uji loop-back dan kontinuitas pada panel terminasi eksternal untuk memverifikasi integritas sirkuit sebelum mengaktifkan kembali loop daya lapangan.

FAQ

Apakah modul Triconex 3636R dapat digunakan dalam konfigurasi TMR untuk loop penghentian keselamatan?

Tidak, 3636R adalah modul keluaran relai simplex yang tidak ditriplikasi. Modul ini tidak menyediakan arsitektur keselamatan Triple Modular Redundant (TMR) yang diperlukan untuk tindakan ESD SIL3 yang kritis. Modul ini dirancang untuk pensinyalan non-keselamatan, alarm, dan kontrol bantu.

Apa yang terjadi jika beban induktif saya tidak memiliki penekan busur listrik?

Tanpa penekan eksternal (seperti dioda flyback untuk DC atau snubber RC untuk AC), arus balik induktif akan menyebabkan busur listrik parah pada kontak relai. Hal ini menyebabkan keausan dini pada kontak, terbentuknya lubang-lubang kecil, atau kontak saling terlas, sehingga kanal gagal dalam keadaan terus menyala.

Apakah 3636R mendukung kanal dengan sumber tegangan yang berbeda?

Ya. Karena 32 output tersebut tidak terhubung bersama dan terisolasi secara individual, Anda dapat mencampur catu daya dengan tegangan berbeda (misalnya, beberapa kanal menggunakan 24 VDC dan kanal lainnya menggunakan 120 VAC) pada modul yang sama, asalkan tetap dalam batas parameter isolasi.

Apa konsekuensinya jika beban digerakkan dengan arus di bawah 10 mA?

Pengoperasian di bawah ambang batas beban minimum 10 mA dapat menyebabkan masalah keandalan kontak. Relai mekanis memerlukan arus pembasahan minimum untuk menembus lapisan oksidasi mikroskopis pada kontak; jika berada di bawah nilai ini, dapat terjadi gangguan sirkuit terbuka yang terputus-putus.
