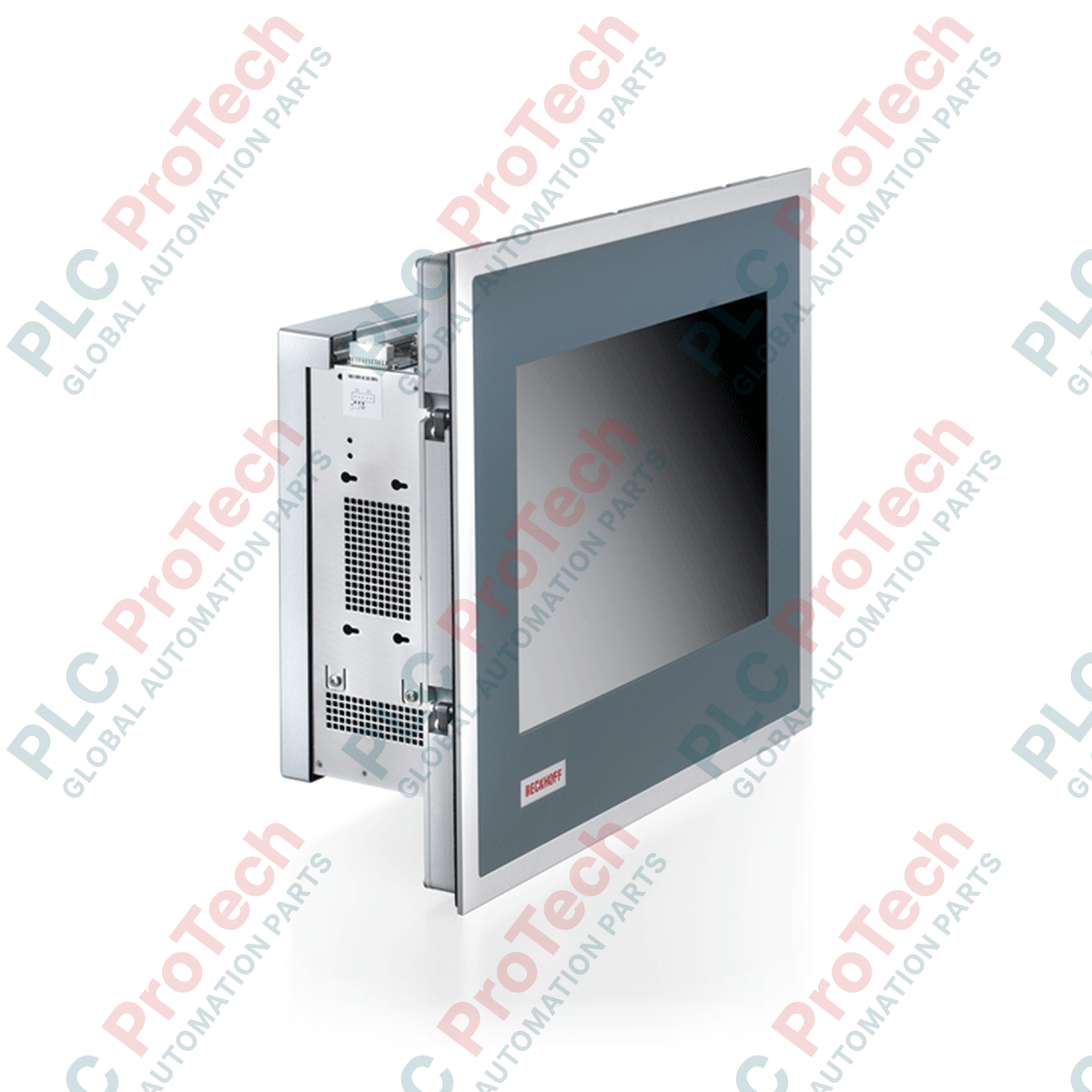

Beckhoff CP6523-0002-0080 Panel PC Terintegrasi 19 Inci Seri CP65xx

Deskripsi

Dirancang untuk memenuhi kebutuhan visualisasi dan pemrosesan ketat di lingkungan industri modern, Beckhoff CP6523-0002-0080 berfungsi sebagai Panel PC built-in berkinerja tinggi. Unit tangguh ini mengintegrasikan layar TFT matriks aktif 19 inci dalam casing ATX kelas industri. Dirancang untuk pemasangan mulus di kabinet kontrol, perangkat ini menggabungkan kegunaan antarmuka operator dengan kekuatan pemrosesan yang dibutuhkan untuk kontrol otomatisasi waktu nyata. Desain mekanisnya yang kokoh menampilkan perlindungan sisi depan serta pemasangan penjepit tanpa alat, menjadikannya pilihan optimal untuk mesin kompleks dan sistem visual proses.

Fitur

• Layar Resolusi Tinggi: Layar TFT 19 inci dengan resolusi 1280 x 1024 piksel untuk visualisasi antarmuka yang jelas.
• Konstruksi Depan Tangguh: Panel depan berperingkat IP65 melindungi komponen internal dari masuknya debu dan kontak langsung dengan air.
• Desain Pemasangan Efisien: Tuas penjepit tarik memastikan pemasangan cepat dan aman ke dalam kabinet kontrol tanpa bagian yang longgar.
• Arsitektur yang Dapat Diperluas: Dibangun pada konfigurasi motherboard ATX standar yang mendukung banyak slot PCIe dan PCI untuk kartu jaringan dan komunikasi.
• Konektivitas Serbaguna: Termasuk USB 3.0 kecepatan tinggi, dual DVI, DisplayPort, dan antarmuka RS232 untuk integrasi periferal industri.

Aplikasi

• Garis Perakitan Otomotif: Berfungsi sebagai antarmuka kontrol utama dan pemantauan visual untuk sel robotik kompleks.
• Pabrik Pengolahan Kimia: Ideal untuk pemasangan panel kontrol visual di mana perlindungan debu dan cipratan air sisi depan sangat diperlukan.
• Kontrol Mesin Berat: Terintegrasi langsung ke rangka mesin untuk memberikan operator statistik pemrosesan dan diagnostik.

Spesifikasi Teknis

Koneksi dan Antarmuka

Wawasan Teknik Empiris

Model Alternatif & Kompatibilitas

Seri CP6523 memiliki kompatibilitas mundur dalam dimensi pemasangan dibandingkan konfigurasi CP65xx-0001 lama. Namun, rencana transisi harus memperhitungkan pembaruan platform perangkat lunak tertentu. Karena chipset yang lebih baru pada motherboard ATX dengan akhiran -0080, instalasi Windows Embedded lama atau sistem runtime TwinCAT 2 mungkin memerlukan pembaruan driver atau migrasi ke TwinCAT 3 agar berfungsi efisien tanpa penundaan komunikasi periferal.

Perangkap Aplikasi & Catatan Teknik

Meskipun tampilan depan memiliki rating IP65, housing ATX belakang terbuka dengan rating IP20. Jika menggunakan unit ini di lingkungan dengan partikel udara atau kelembapan tinggi, pastikan kabinet pemasangan memiliki sistem pendingin khusus atau unit pendingin udara. Penumpukan debu di dalam chassis ATX 7-slot akan menghambat efisiensi pendingin CPU dan dapat menyebabkan throttling termal protektif pada suhu kabinet di atas 50 derajat Celsius.

Tips Pengujian & Pengkabelan

Selalu buat sambungan ground impedansi rendah khusus langsung dari baut grounding PE pada rangka panel ke pelat belakang kabinet. Saat menghubungkan kabel komunikasi resolusi tinggi, arahkan kabel DisplayPort eksternal atau USB kecepatan tinggi menjauh dari kabel motor servo AC. Ini mencegah interferensi elektromagnetik frekuensi tinggi yang dapat merusak matriks tampilan lokal atau menyebabkan putus komunikasi tak terduga pada bus utama.

Pedoman Pemasangan

1. 1 Verifikasi dimensi lubang potong kabinet sesuai dengan spesifikasi untuk housing seri CP65xx 19 inci sebelum pemasangan.
2. 2 Pastikan gasket karet segel melingkar di bagian belakang panel depan terpasang dengan benar dan tidak sobek.
3. 3 Masukkan unit ke dalam lubang potong dan kencangkan dengan memperluas tuas penjepit tarik terintegrasi. Kencangkan tuas secara merata untuk menekan gasket depan.
4. 4 Hubungkan sekrup ground fungsional ke bar tanah kabinet pusat. Amankan semua kabel sinyal, blok terminal daya, dan koneksi periferal sebelum menghidupkan sirkuit.
