Deskripsi

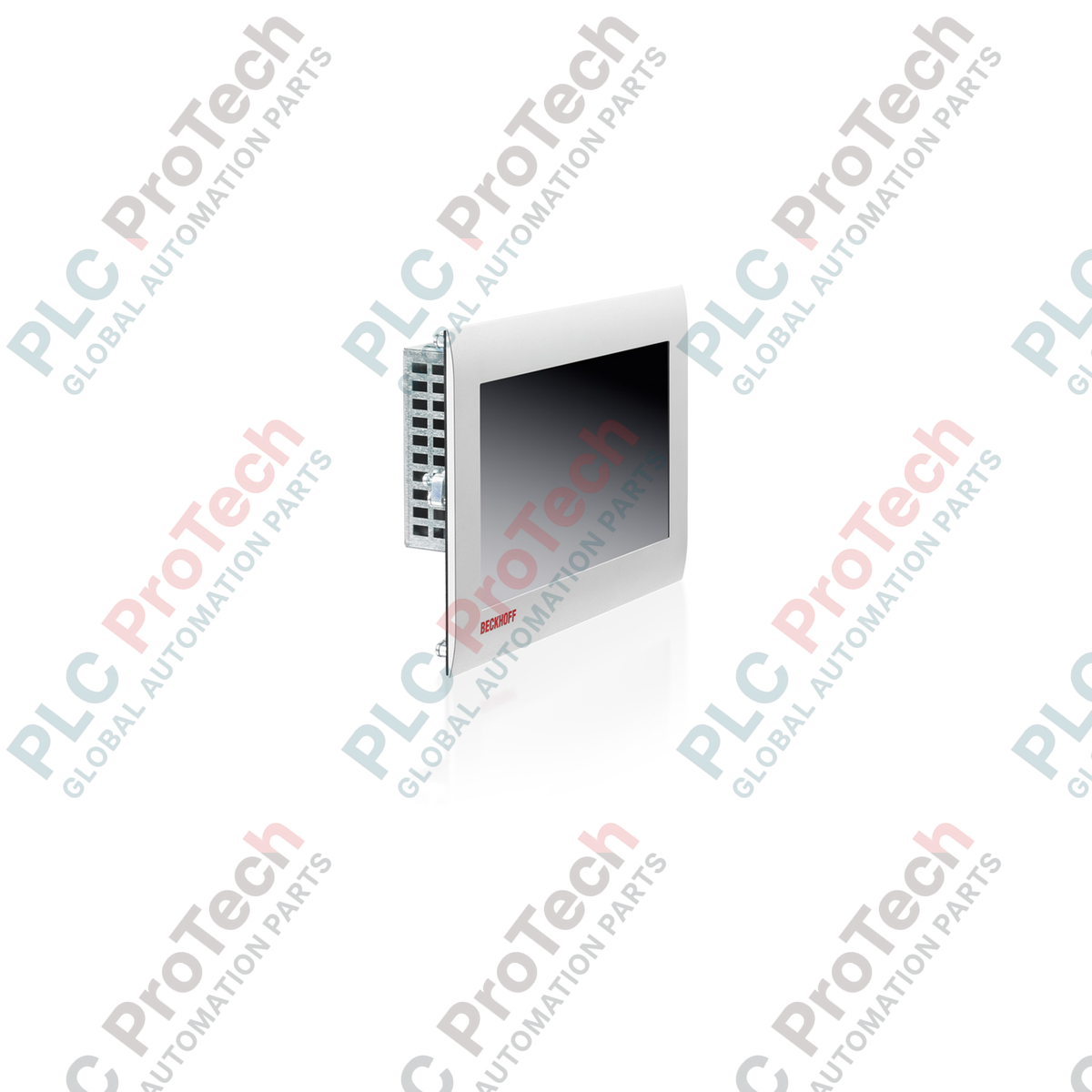

Dirancang sebagai platform kontrol dan visualisasi yang ringkas, PC Panel terpasang CP6600-0001-0020 mengintegrasikan layar 10,1 inci dengan kemampuan pemrosesan ARM Cortex. Sistem tanpa kipas yang minim perawatan ini berfungsi sebagai antarmuka manusia-mesin (HMI) dan pengontrol yang efisien untuk aplikasi PLC dan kontrol gerak bila dipadukan dengan perangkat lunak otomasi TwinCAT. Dibuat dengan bezel depan aluminium dan penutup belakang baja lembaran yang kokoh, perangkat ini memberikan pengoperasian andal di lingkungan industri yang berat.
Unit ini dilengkapi layar terang 10,1 inci dengan resolusi 1024 x 600 piksel, yang dioperasikan melalui layar sentuh presisi tinggi dengan satu jari. Di dalamnya, prosesor ARM Cortex-A8 berkecepatan 1 GHz yang dipadukan dengan RAM DDR3 1 GB memastikan kinerja responsif. Konektivitas didukung oleh antarmuka Ethernet dan EtherCAT terintegrasi, sehingga memudahkan integrasi langsung ke jaringan komunikasi industri modern.
Fitur
- Desain tanpa kipas dan tanpa komponen berputar untuk keandalan tinggi dan masa pakai operasional yang lebih lama.
- Pemasangan cepat dan aman tanpa alat menggunakan tuas penjepit tarik terintegrasi.
- Perlindungan daya andal melalui UPS (Catu Daya Tak Terputus) terintegrasi selama 1 detik.
- Slot kartu MicroSD yang mendukung kapasitas penyimpanan flash hingga 16 GB.
- Port komunikasi terintegrasi, termasuk antarmuka Ethernet dan EtherCAT independen.
Aplikasi
-
Otomasi Pabrik: Terminal visualisasi dan kontrol tingkat mesin.
-
Otomasi Gedung: HMI terpusat untuk pemantauan HVAC dan akses.
-
Penanganan Material: Panel kontrol operator untuk sistem konveyor dan penyortiran.
-
Rekayasa Proses: Unit tampilan dan kontrol untuk sistem instalasi tambahan.
Spesifikasi Teknis
| Produsen |
BECKHOFF |
| Nomor Komponen / Model |
CP6600-0001-0020 |
| Jenis Perangkat |
PC Panel Terpasang |
| Ukuran Layar / Resolusi |
LCD 10,1 inci / 1024 x 600 piksel |
| Layar Sentuh |
Layar sentuh satu jari |
| Prosesor |
ARM Cortex-A8, 1 GHz (TC2, TC3: 30) |
| Papan Induk |
Papan induk 3,5 inci |
| Memori |
RAM DDR3 1 GB |
| Adaptor Grafis |
Terintegrasi dalam prosesor |
| Slot Penyimpanan |
1 x slot microSD (mendukung 512 MB hingga 16 GB) |
| Sistem Operasi |
Windows Embedded Compact 7, bahasa Inggris |
| Antarmuka Ethernet |
1 x 10/100BASE-T terpasang |
| Antarmuka EtherCAT |
1 x terpasang |
| Antarmuka Serial |
1 x RS232 |
| Antarmuka USB |
2 x USB 2.0 |
| Catu Daya |
24 V DC (dengan UPS 1 detik) |
| Bahan Casing |
Bagian depan aluminium dengan penutup baja lembaran di belakang |
| Tingkat Perlindungan |
Sisi depan IP54, sisi belakang IP20 |
| Suhu Pengoperasian |
0 hingga 55 degC |
| Berat Pengiriman |
7 kg |
Sambungan dan Antarmuka
| Jenis Antarmuka |
Spesifikasi / Jumlah |
| Ethernet |
1 x port RJ45, konektivitas terpasang 10/100BASE-T |
| EtherCAT |
1 x port RJ45 untuk komunikasi industri EtherCAT |
| USB |
2 x port host USB 2.0 untuk periferal dan pembaruan |
| RS232 |
1 x antarmuka serial D-sub 9-pin untuk perangkat lama |
| Masukan Daya |
Sambungan blok terminal daya 24 V DC |
Panduan Pemasangan
-
Lokasi Pemasangan: Dirancang untuk dipasang di kabinet kontrol, pintu konsol, atau panel kendali operator.
-
Lubang Panel: Pastikan dimensi lubang sesuai dengan ukuran yang ditentukan sebelum memasukkan Panel PC.
-
Tuas Penjepit: Gunakan tuas penjepit terintegrasi yang dapat ditarik untuk mengunci perangkat pada lubang panel tanpa memerlukan sekrup lepas atau alat.
-
Pertimbangan Termal: Sediakan ruang bebas yang cukup di sekitar ventilasi pendingin di bagian belakang perangkat untuk mendukung pelepasan panas secara konveksi tanpa kipas. Suhu pengoperasian harus tetap antara 0 hingga 55 degC.
-
Pentahanan: Buat sambungan pembumian pelindung berhambatan rendah ke stud pembumian pada penutup baja lembaran belakang.
