Deskripsi

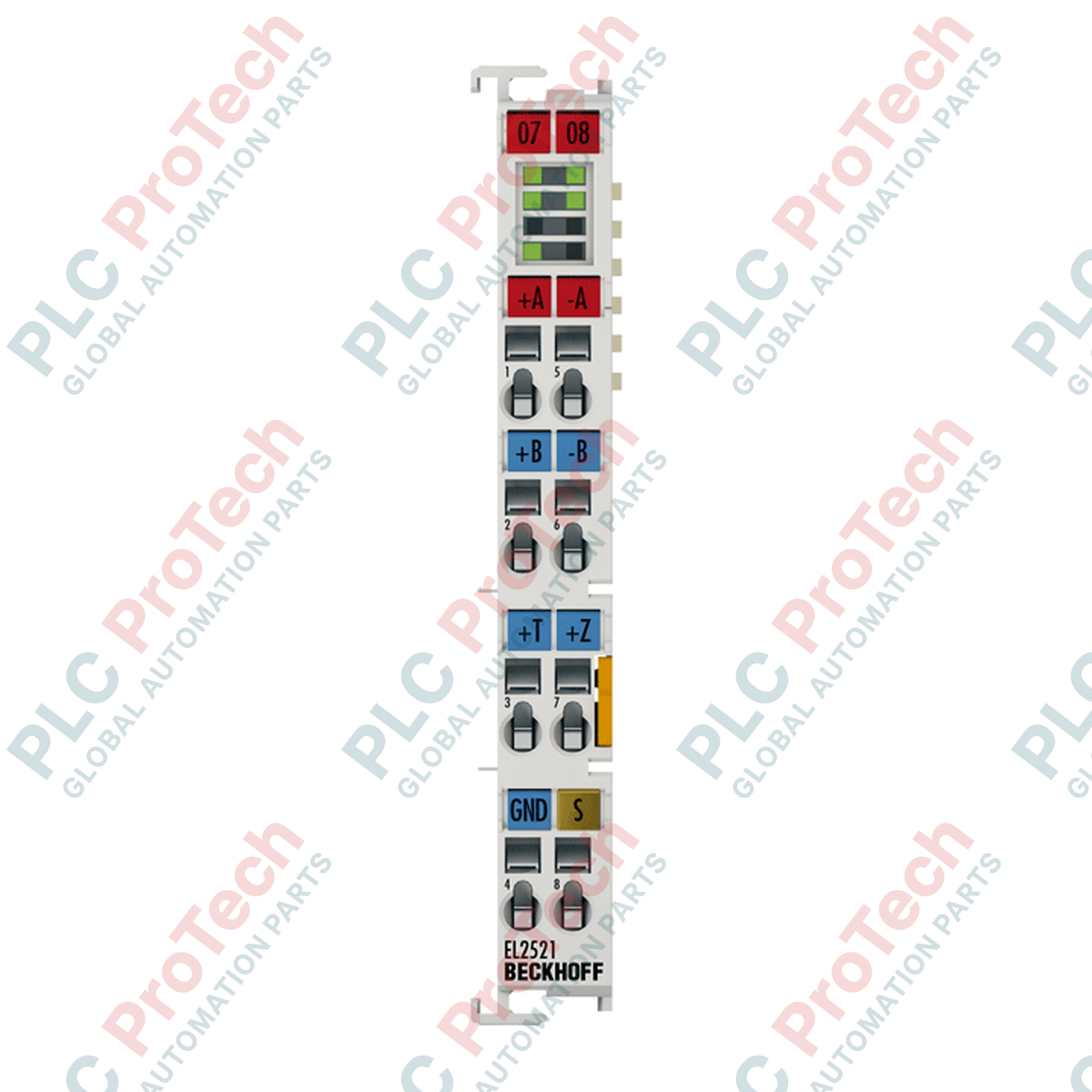

Terintegrasi langsung ke dalam kerangka I/O EtherCAT, Beckhoff EL2521-0024 menyediakan kemampuan output rangkaian pulsa 1 kanal yang dioptimalkan untuk simulasi enkoder inkremental. Beroperasi pada tegangan sinyal 24 V DC dengan arus output maksimum 1 A, terminal ini mengubah perintah kecepatan atau posisi 16 bit dari pengontrol menjadi sinyal frekuensi fisik yang presisi. Perangkat ini ideal untuk menguji tugas pemosisian PLC, mengatur penggerak motor stepper, dan melakukan sintesis frekuensi dinamis pada jaringan industri berkecepatan tinggi.
Fitur Utama
-
Performa Frekuensi Tinggi: Mendukung frekuensi output dasar dari 0 hingga 500 kHz (default 50 kHz) dengan kenaikan ukuran langkah 10 mHz yang sangat presisi.
-
Output Diferensial Ganda: Menyediakan dua output diferensial (Kanal A dan B) serta dua input digital khusus (+T dan +Z) untuk sinkronisasi sistem.
-
Integrasi Distributed Clocks: Dilengkapi distributed clocks (DC) EtherCAT terintegrasi untuk memastikan sinkronisasi tepat hingga tingkat mikrodetik di seluruh jaringan.
-
Simulasi Sinyal Komprehensif: Mode yang dapat dikonfigurasi, termasuk fungsi ramp, kontrol jarak tempuh, dan penggantian frekuensi manual.
Aplikasi
- Menghubungkan tahap daya motor stepper eksternal dan penggerak servo yang dikendalikan pulsa.
- Simulasi umpan balik enkoder inkremental untuk sistem pengujian hardware-in-the-loop (HIL) loop tertutup.
- Pembangkitan frekuensi dinamis dan transmisi pulsa referensi pada lini pencetakan atau pengemasan yang kompleks.
Spesifikasi Teknis
| Produsen |
Beckhoff Automation |
| Nomor Model |
EL2521-0024 |
| Teknologi Koneksi |
Rangkaian pulsa (output frekuensi) |
| Jumlah Kanal |
1 kanal (2 output diferensial A, B) |
| Input Terintegrasi |
2 input (+T, +Z) pada 24 V DC |
| Rentang Sinyal Output |
5 hingga 24 V DC (disuplai eksternal, maks. 1 A) |
| Rentang Frekuensi Output |
0 hingga 500 kHz (default 50 kHz) |
| Resolusi |
Maks. 15 bit (16 bit + tanda) |
| Ukuran Langkah |
10 mHz |
| Konsumsi Arus E-bus |
Umumnya 280 mA (bergantung pada beban) |
| Isolasi Listrik |
500 V (E-bus / potensial medan) |
| Lebar Citra Proses |
Output 14 byte, input 8 byte |
| Dimensi Perangkat (W x T x D) |
12 mm x 100 mm x 68 mm |
| Berat Fisik |
50 g |
| Berat Pengiriman (Dihitung) |
2,0 kg |
| Suhu Operasional |
0 hingga 55 °C |
| Suhu Penyimpanan |
-25 hingga 85 °C |
| Kelembapan Relatif |
95%, tanpa kondensasi |
| Peringkat Lingkungan |
Proteksi IP20, CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
Parameter Sambungan dan Pengkabelan
| Jenis Konduktor |
Rentang Luas Penampang |
Rentang AWG |
| Kabel Pejal (s) |
0,08 hingga 2,5 mm² |
AWG 28 hingga 14 |
| Kabel Serabut (st) |
0,08 hingga 2,5 mm² |
AWG 28 hingga 14 |
| Kabel dengan Ferul (f) |
0,14 hingga 1,5 mm² |
AWG 26 hingga 16 |
Model Alternatif & Kompatibilitas
EL2521-0024 sangat khusus dibandingkan model EL2521 standar. Sementara EL2521 standar menggunakan tegangan tingkat keluaran yang lebih rendah, varian -0024 mendukung hingga 24 V DC pada 1 A secara langsung. Hal ini menjadikannya solusi pengganti langsung yang ideal untuk sistem lama yang memerlukan jalur aktuator 24 V langsung tanpa perangkat keras tambahan untuk menggeser level sinyal.
Masalah Aplikasi & Catatan Rekayasa
Dengan konsumsi arus E-bus tipikal sebesar 280 mA, terminal ini memberikan beban listrik yang cukup besar pada segmen bus lokal. Sistem yang menggunakan beberapa kartu rangkaian pulsa harus memverifikasi anggaran daya kopler EtherCAT di hulunya. Jika konsumsi arus terhitung melebihi kapasitas suplai kopler, terminal catu daya EL9410 harus dipasang tepat di hulu modul ini.
Tips Komisioning & Pengkabelan
Untuk mencegah masuknya derau frekuensi tinggi ke sinyal analog di sekitarnya, selalu rutekan sambungan keluaran pulsa menggunakan kabel pasangan terpilin berpelindung. Sambungkan pelindung dengan kuat ke pelat pemasangan menggunakan klem pembumian berimpedansi rendah. Kupas selubung kabel sepanjang tepat 8 hingga 9 mm sebelum memasukkannya ke terminal sangkar pegas, agar konduktor yang terbuka tidak menyebabkan hubungan arus pendek.
Panduan Pemasangan
PERINGATAN KRITIS: BAHAYA LISTRIK
Sebelum memasang, melepas, atau memasang kabel ke terminal EtherCAT mana pun, matikan daya seluruh sistem kontrol. Pastikan catu daya utama ke kopler bus dan semua kontak daya 24 V DC di sisi bidang benar-benar terputus untuk mencegah kerusakan internal terminal, gangguan komunikasi sistem, atau cedera pada personel.
1
Posisikan terminal EL2521-0024 pada rel DIN 35 mm (sesuai EN 60715), di sebelah kopler EtherCAT atau terminal di hulunya.
2
Tekan terminal kuat-kuat ke bawah hingga mekanisme pengunci logam berbunyi klik saat terpasang pada rel, dan lidah geser terkunci dengan modul di sebelahnya.
3
Dengan obeng pipih, operasikan terminal pegas penjepit terintegrasi dan masukkan kabel pejal atau kabel berferul yang ujungnya telah dikupas. Lepaskan penjepit untuk mengamankan kontak.
4
Terapkan daya ke bidang dan konfigurasikan peta data proses melalui perangkat lunak Beckhoff TwinCAT System Manager.
