Terminal EtherCAT Beckhoff EL3423

Ikhtisar Produk

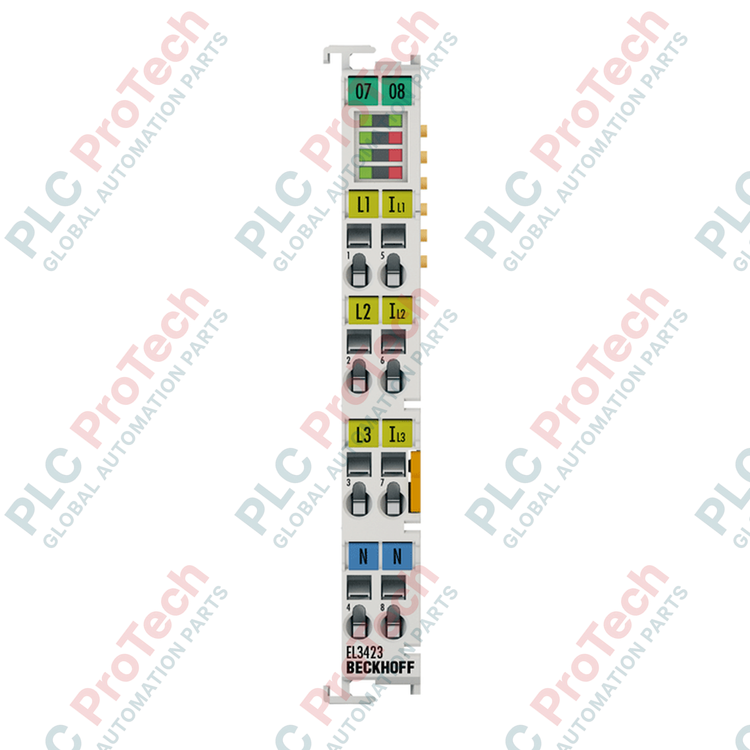

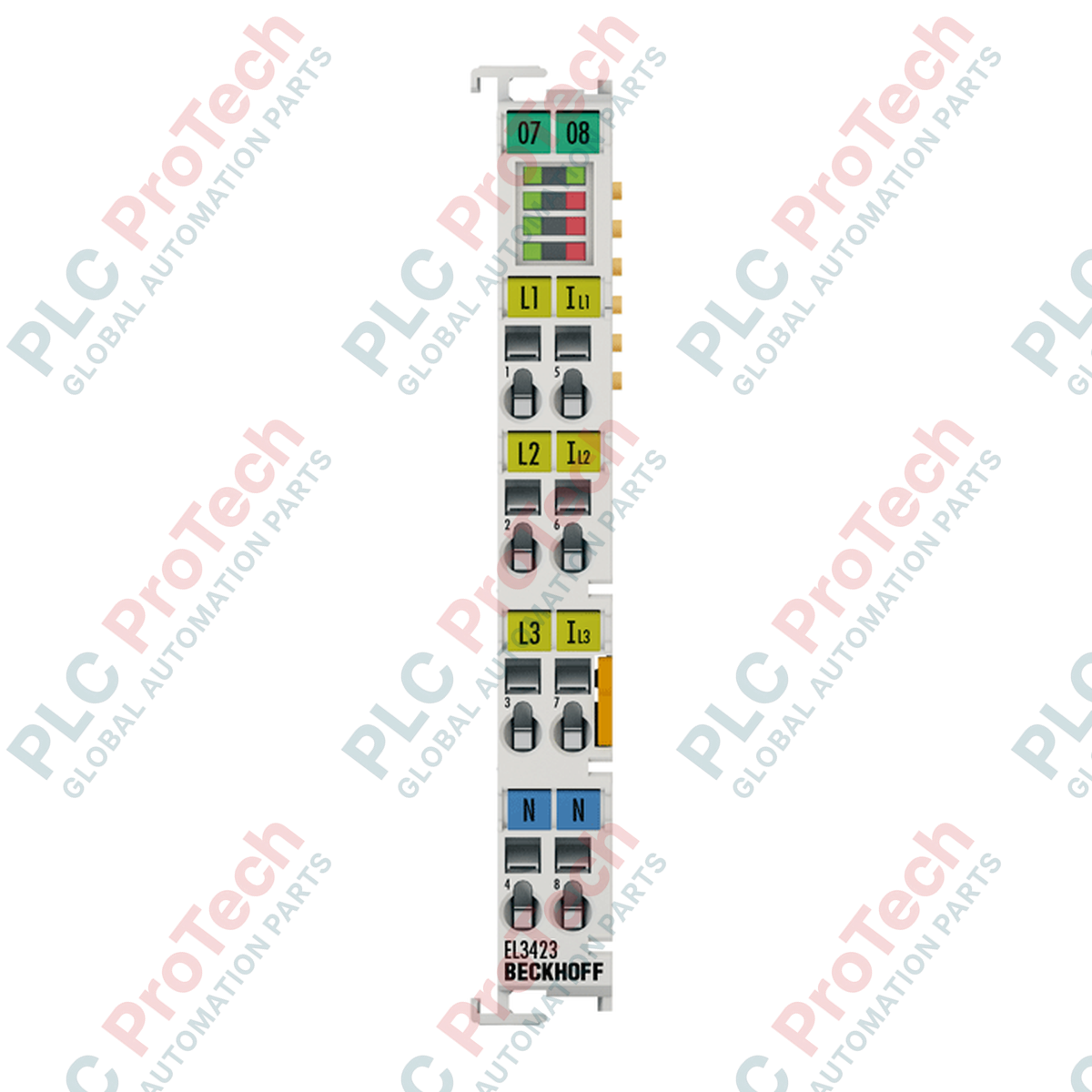

Beckhoff EL3423 adalah terminal pengukuran daya 3-fase yang canggih, dirancang untuk analisis energi dan kualitas daya secara mendetail. Berbeda dengan terminal input analog standar yang hanya melaporkan tingkat tegangan atau arus, EL3423 melakukan perhitungan kompleks secara internal, memberikan nilai yang sudah diproses seperti daya aktif/reaktif, konsumsi energi, dan faktor daya langsung melalui jaringan EtherCAT. Ini adalah solusi ideal untuk memantau mesin industri, kabinet distribusi listrik, dan sistem yang terhubung ke jaringan listrik di mana efisiensi, manajemen beban, dan kesehatan listrik sangat penting.

Konfigurasi Teknis

EL3423 berfungsi sebagai node pengukuran cerdas, mengurangi beban perhitungan berat untuk analisis daya dari PLC.

• Pengukuran 3-Fase: Memiliki 3 saluran pengukuran arus dan 3 saluran pengukuran tegangan, memungkinkan pemantauan sistem 3-fase seimbang dan tidak seimbang hingga 480 V AC.
• Analisis Terintegrasi: Menyediakan data waktu nyata tentang faktor kualitas daya, asimetri fase, dan urutan fase, memungkinkan deteksi dini masalah sisi jaringan atau kerusakan sisi motor.
• Isolasi Galvanik: Dengan isolasi 2500 V, terminal ini memberikan perlindungan yang sangat baik untuk sistem kontrol Anda terhadap lonjakan tegangan pada jaringan listrik.
• Pemasangan Fleksibel: Terminal ini mendukung pemasangan pada rel DIN standar 35 mm dan menggunakan terminal pegas, memudahkan instalasi yang aman dan tahan getaran di ruang kabinet yang kompak.

Spesifikasi Teknis

Pertanyaan yang Sering Diajukan

Apakah terminal ini mengukur arus secara langsung?

Tidak. Input pengukuran arus dirancang untuk maksimum 1 A. Anda harus menggunakan transformator arus eksternal (CT) dengan output sekunder 1 A untuk menurunkan arus jalur Anda ke tingkat yang sesuai untuk terminal.

Apa yang diukur oleh "faktor kualitas daya"?

Faktor kualitas daya membantu Anda memahami seberapa efisien beban Anda mengonsumsi daya. Ini memantau parameter seperti faktor daya ($\cos\phi$) dan distorsi harmonik. Penurunan nilai ini dapat menunjukkan masalah pada motor yang terhubung, catu daya, atau jaringan itu sendiri.

Apakah ini bisa digunakan untuk pengukuran satu fase?

Bisa, terminal ini mendukung operasi satu fase opsional, memungkinkan digunakan untuk tugas pemantauan energi yang lebih sederhana jika koneksi 3-fase tidak diperlukan.

Integrasi Teknik dan Praktik Operasional Terbaik

• Keamanan Utama: Karena terminal ini terhubung langsung ke tegangan sisi jalur (hingga 480 V), selalu pastikan bahwa sekering atau pemutus sirkuit yang sesuai dipasang pada jalur pengukuran tegangan untuk melindungi terminal dan kabinet kontrol.
• Kebenaran Pengkabelan: Pastikan urutan fase (L1, L2, L3) dipertahankan pada input tegangan dan arus. Pemetaan fase yang salah akan menyebabkan perhitungan daya dan energi yang tidak akurat.
• Ukuran CT: Saat memilih transformator arus eksternal Anda, pastikan kelas akurasi cukup untuk aplikasi Anda. Kesalahan pengukuran terminal adalah 0,5%, jadi menggunakan CT dengan akurasi rendah akan menurunkan kinerja sistem secara keseluruhan.
• Penyegaran Data: Karena interval pembaruan > 10 s (sinkron-net), terminal ini dimaksudkan untuk memantau penggunaan energi operasional daripada transien kecepatan tinggi. Ini sangat cocok untuk pencatatan konsumsi energi dan mengidentifikasi tren beban jangka panjang.
