Terminal EtherCAT Beckhoff ELX2002

Gambaran Umum Produk

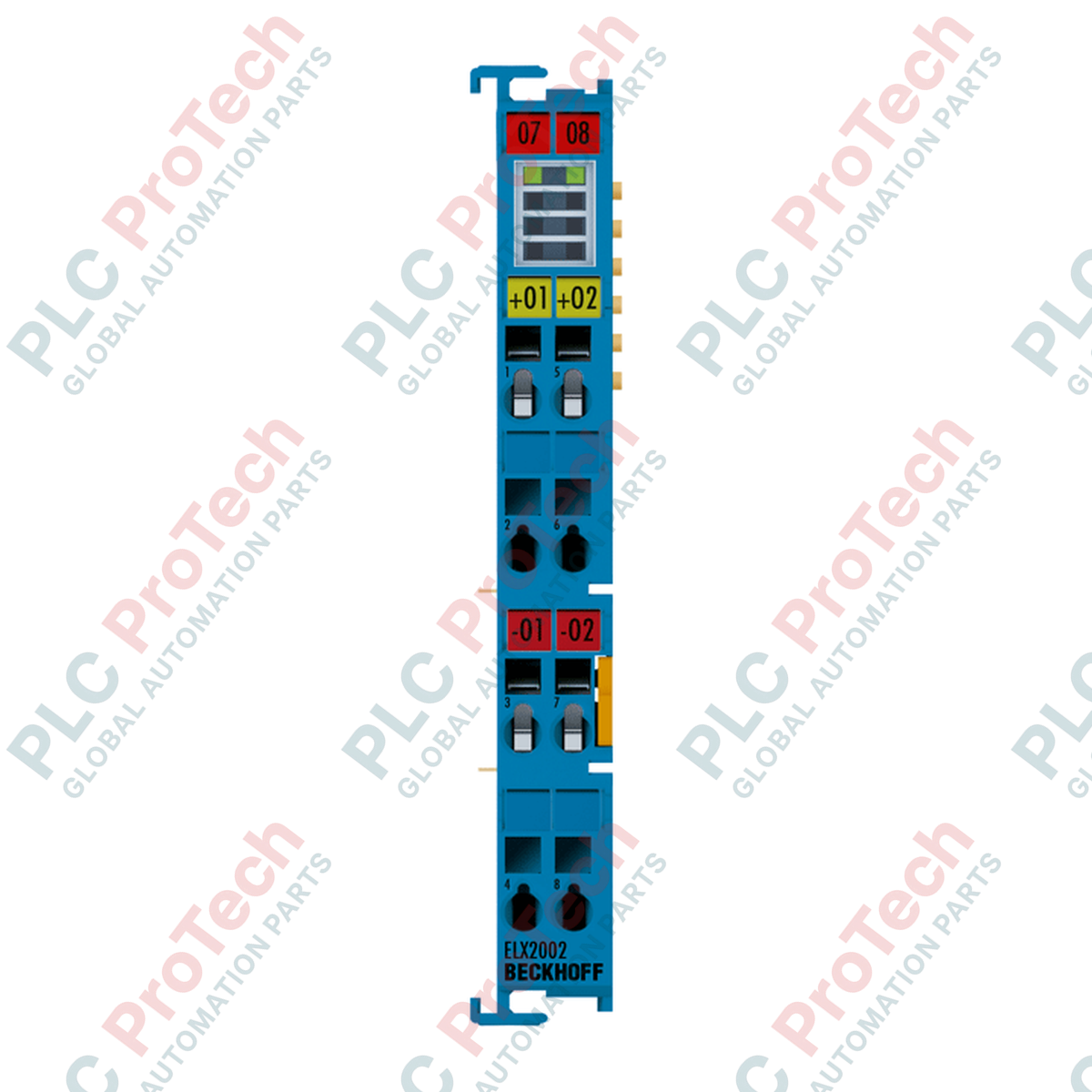

 ELX2002 (ELX2002) adalah terminal keluaran digital 2 saluran yang dirancang untuk aplikasi di area berbahaya, khususnya untuk terhubung langsung dengan perangkat lapangan yang aman secara intrinsik (Ex i). Terintegrasi ke dalam sistem terminal EtherCAT Beckhoff, modul ini menyediakan switching sinyal 24 V DC yang andal untuk beban ohmik, induktif, dan kapasitif. Dengan menggabungkan persyaratan keselamatan yang kompleks ke dalam housing ringkas selebar 12 mm, ELX2002 memungkinkan arsitektur otomasi berdensitas tinggi pada industri seperti pemrosesan kimia, minyak dan gas, serta manufaktur farmasi. Modul ini secara signifikan menyederhanakan integrasi sensor dan aktuator yang aman secara intrinsik, sekaligus mempertahankan sinkronisasi berkecepatan tinggi dan kinerja deterministik yang menjadi karakteristik jaringan EtherCAT.

Konfigurasi Teknis

Arsitektur perangkat keras ELX2002 dioptimalkan untuk rangkaian lapangan yang aman secara intrinsik, dengan isolasi galvanis yang kuat dan keluaran yang dibatasi arusnya guna memenuhi standar global untuk area berbahaya. Masing-masing dari dua saluran mendukung arus keluaran maksimum 45 mA, dengan total arus kedua saluran sebesar 80 mA. Modul ini memerlukan catu daya 24 V DC melalui kontak daya, yang biasanya digunakan bersama catu daya ELX9560 untuk pengoperasian yang aman. Dibuat dengan housing polikarbonat yang tahan lama, terminal ini mendukung pemasangan cepat pada rel DIN standar 35 mm. Terminal ini dilengkapi terminal aktuasi pegas yang praktis untuk menahan kabel dengan andal, serta mendukung berbagai ukuran penampang konduktor mulai dari 0,08 mm² hingga 2,5 mm² guna memastikan koneksi yang aman di lingkungan industri yang berat.

Spesifikasi Teknis

Tanya Jawab

Apakah ELX2002 sesuai untuk koneksi langsung ke perangkat yang tidak aman secara intrinsik?

Tidak. ELX2002 dirancang khusus untuk perangkat lapangan yang aman secara intrinsik (Ex i) dan berada di area berbahaya. Menghubungkan beban yang tidak aman secara intrinsik akan melanggar integritas keselamatan rangkaian Ex i.

Bagaimana konfigurasi catu daya yang diperlukan untuk terminal ini?

Elektroniknya disuplai melalui kontak daya EtherCAT. Agar rangkaian Ex i dapat beroperasi dengan baik, Anda harus menggunakan catu daya yang kompatibel, seperti ELX9560, untuk memastikan tegangan dan standar keselamatan yang diperlukan terpenuhi.

Apakah terminal ini dapat dipasang berdampingan dengan terminal standar non-Ex?

Ya, terminal ini mendukung pemasangan berdampingan dengan terminal EtherCAT lainnya menggunakan koneksi slot ganda dan kunci. Namun, Anda harus memastikan bahwa semua jarak pemisahan keselamatan yang relevan serta persyaratan zonasi area berbahaya tetap dipenuhi secara ketat dalam tata letak kabinet.

Bagaimana cara memverifikasi status koneksi kabel selama commissioning?

Terminal ini dilengkapi LED sinyal pada housing bagian depan. LED tersebut memberikan umpan balik visual secara langsung mengenai status saluran keluaran dan catu daya, sehingga memudahkan diagnosis cepat selama penyiapan mesin.

Panduan Pemasangan dan Praktik Terbaik

• Kepatuhan terhadap Area Berbahaya: Pastikan semua kabel di zona berbahaya mengikuti peraturan kelistrikan setempat untuk rangkaian yang aman secara intrinsik. Pisahkan kabel Ex i secara ketat dari kabel non-Ex i untuk mencegah interferensi induksi atau pengaliran arus gangguan.

• Penyambungan Kabel: Gunakan obeng standar untuk terminal aktuasi pegas. Untuk kabel serabut, penggunaan ferrule sangat disarankan guna memastikan koneksi kedap gas serta mencegah serabut kabel menyebabkan korsleting atau resistansi kontak yang buruk.

• Pengelolaan Lingkungan: Meskipun terminal ini memiliki peringkat pengoperasian hingga 60 deg C, hindari memasangnya di lokasi yang terpapar sinar matahari langsung atau di dekat komponen yang memancarkan panas. Pastikan kabinet menyediakan ventilasi yang memadai agar suhu lingkungan internal tetap berada dalam rentang pengoperasian yang ditentukan, sehingga mencegah penurunan kinerja atau penuaan komponen secara dini.
