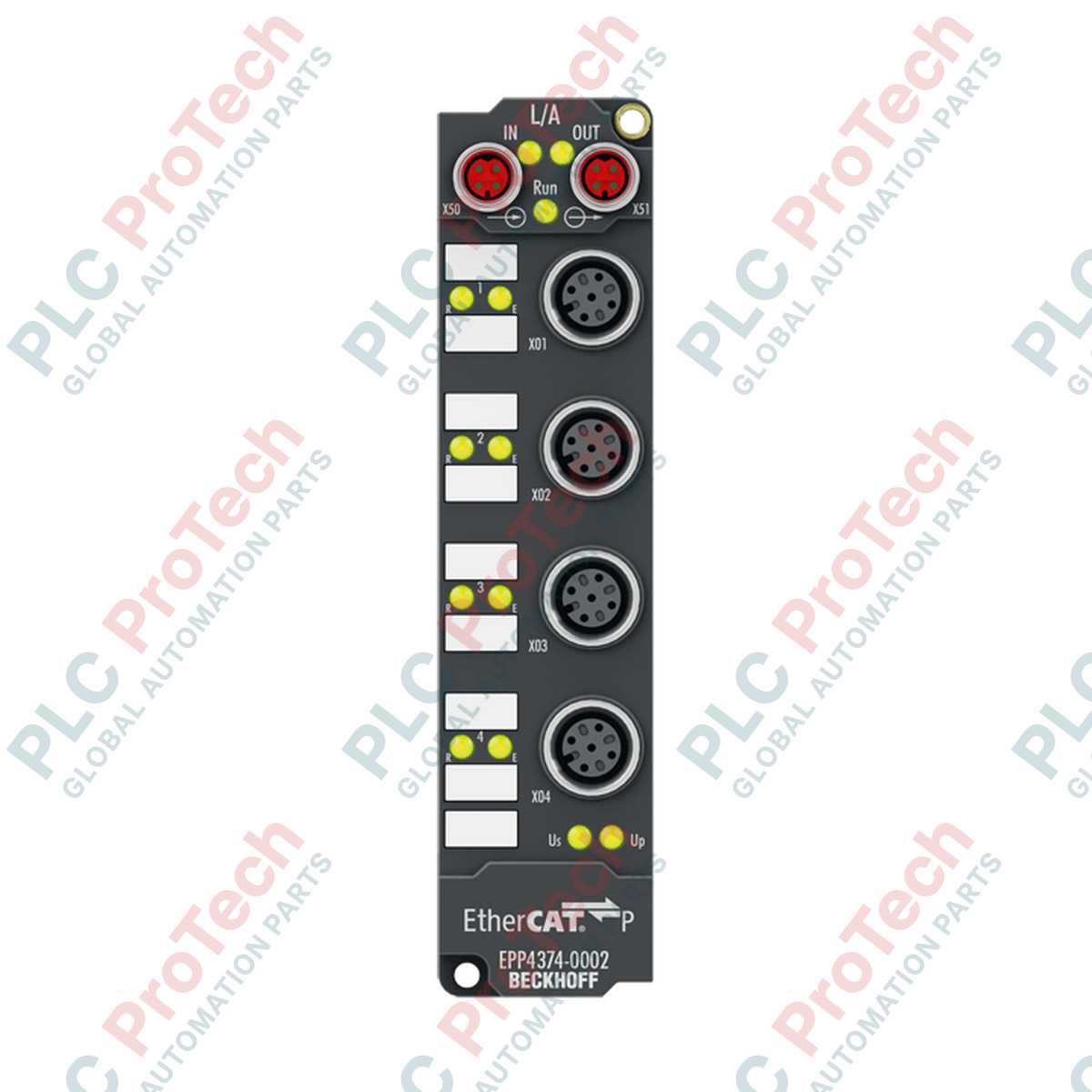

Kotak EtherCAT P BECKHOFF EPP4374-0002

Deskripsi

BECKHOFF EPP4374-0002 adalah EtherCAT P Box terdesentralisasi berperforma tinggi yang dirancang untuk memperoleh dan memproses sinyal analog secara langsung dalam lingkungan industri yang berat. Sebagai modul input dan output gabungan, unit ini dilengkapi dua input analog dan dua output analog, yang masing-masing dapat diparameterisasi secara individual untuk sinyal arus atau tegangan. Kemampuan beradaptasi ini membuatnya sangat serbaguna untuk menghubungkan berbagai sensor dan aktuator langsung di lapangan tanpa memerlukan kotak sambungan lokal.

Dengan memanfaatkan teknologi EtherCAT P, BECKHOFF EPP4374-0002 menggabungkan komunikasi EtherCAT ultra-cepat dengan dua catu daya 24 V DC independen (Us untuk elektronik sistem dan sensor, serta Up untuk daya aktuator periferal) ke dalam satu sistem konektor M8. Integrasi ini secara signifikan menyederhanakan pengkabelan lapangan, meminimalkan jejak sistem, dan mengurangi biaya pengelolaan kabel secara keseluruhan.

Dibungkus dalam housing yang kokoh dan ringkas dengan peringkat perlindungan IP67, modul ini tahan terhadap kelembapan, debu, dan tekanan mekanis. Modul ini ideal untuk pemasangan langsung pada mesin, sehingga menghilangkan kebutuhan akan kabinet kontrol pelindung dan memastikan pemrosesan sinyal yang bersih serta beresolusi tinggi langsung di titik penerapan.

Fitur

• Konfigurasi gabungan yang dilengkapi 2 input analog dan 2 output analog.
• Kanal yang dapat diparameterisasi secara individual untuk sinyal tegangan (-10 hingga +10 V, 0 hingga 10 V) atau arus (0 hingga 20 mA, 4 hingga 20 mA).
• Konversi analog-ke-digital dan digital-ke-analog 16-bit beresolusi tinggi untuk pemantauan dan kontrol sinyal yang presisi.
• Antarmuka EtherCAT P yang menggabungkan komunikasi dan daya catu dalam satu koneksi hemat ruang.
• Soket M12 x 1 standar, 5-pin, berkode A untuk koneksi lapangan yang andal ke aktuator dan sensor.
• Enklosur berlapis penuh dengan peringkat IP65, IP66, dan IP67, sesuai untuk instalasi tanpa kabinet.

Aplikasi

• Pemasangan langsung pada mesin dalam instalasi industri dengan ruang terbatas.
• Integrasi sensor dan aktuator analog terdistribusi pada lini produksi otomatis.
• Pengukuran arus dan tegangan yang presisi serta kontrol output dalam sistem umpan balik.
• Pemrosesan sinyal tingkat lapangan pada mesin modular menggunakan topologi EtherCAT P.

Spesifikasi Teknis

Umum

Listrik dan Diagnostik

Kinerja

Mekanis dan Lingkungan

Sambungan / Antarmuka

Panduan Pemasangan

1. Verifikasi Status Sistem: Putuskan tegangan dari semua catu daya sebelum memulai pemasangan mekanis atau prosedur pengkabelan.
2. Pemasangan Fisik: Pasang modul dengan kuat langsung pada badan mesin atau rangka pemasangan menggunakan lubang pemasangan yang ditentukan. Pastikan permukaan pemasangan rata untuk menghindari tekanan mekanis pada rumah.
3. Pengkabelan EtherCAT P: Sambungkan kabel EtherCAT P masuk ke soket M8 input dan, jika menggunakan sambungan daisy-chain, sambungkan modul berikutnya melalui soket M8 output. Gunakan hanya konektor M8 berkode P yang berpelindung untuk mempertahankan perlindungan dan integritas sinyal.
4. Sambungan I/O Sinyal: Sambungkan sensor dan aktuator analog ke soket M12. Gunakan kabel berpelindung untuk semua jalur analog guna meminimalkan derau dan interferensi elektromagnetik.
5. Pembumian: Pastikan modul dibumikan dengan memadai sesuai peraturan setempat, menggunakan titik sambungan pembumian jika tersedia atau melalui sekrup pemasangan pada permukaan konduktif yang dibumikan.
6. Komisioning: Nyalakan sistem dan verifikasi indikasi LED status. Konfigurasikan parameter sinyal (tegangan atau arus) untuk setiap kanal dalam lingkungan pengembangan TwinCAT Anda.
