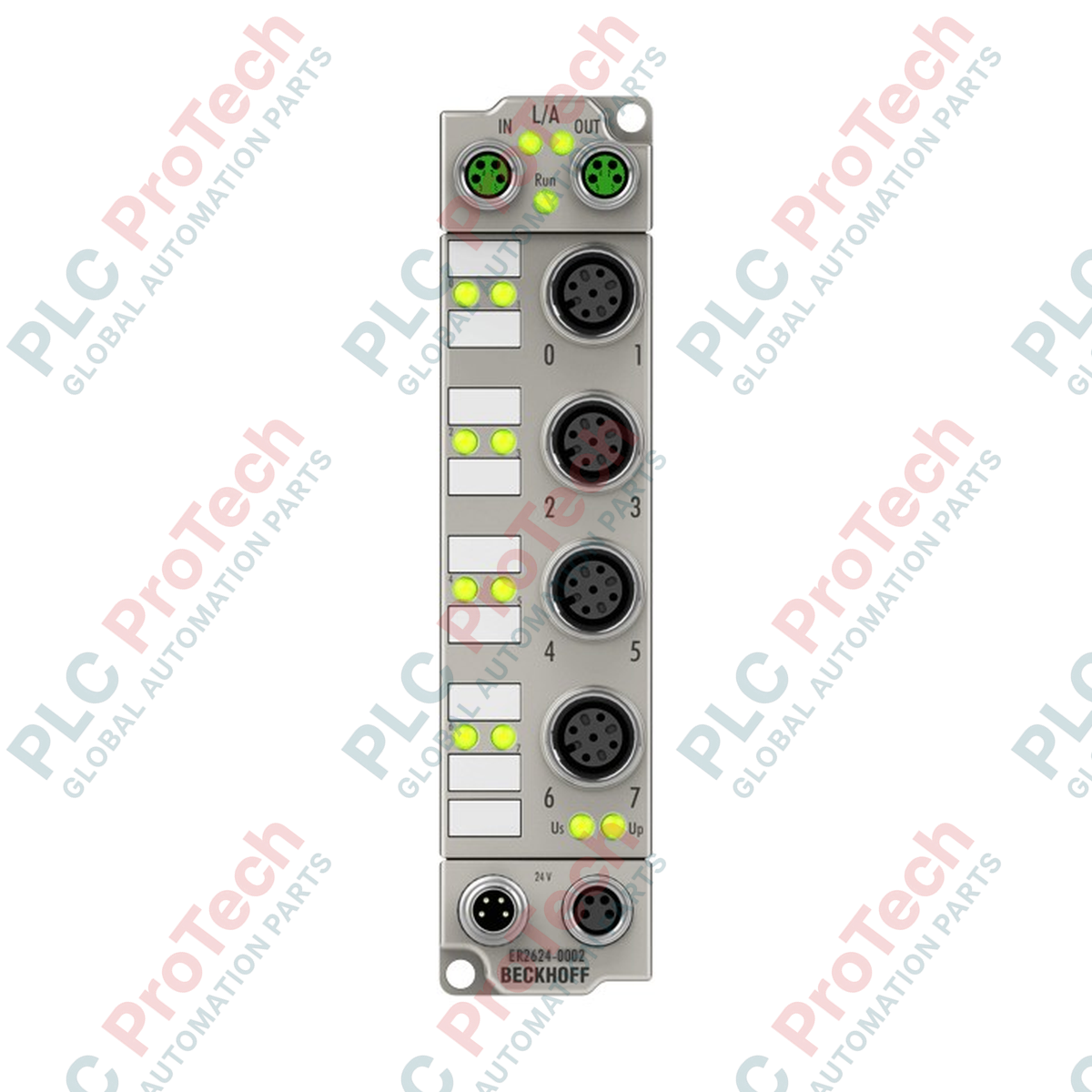

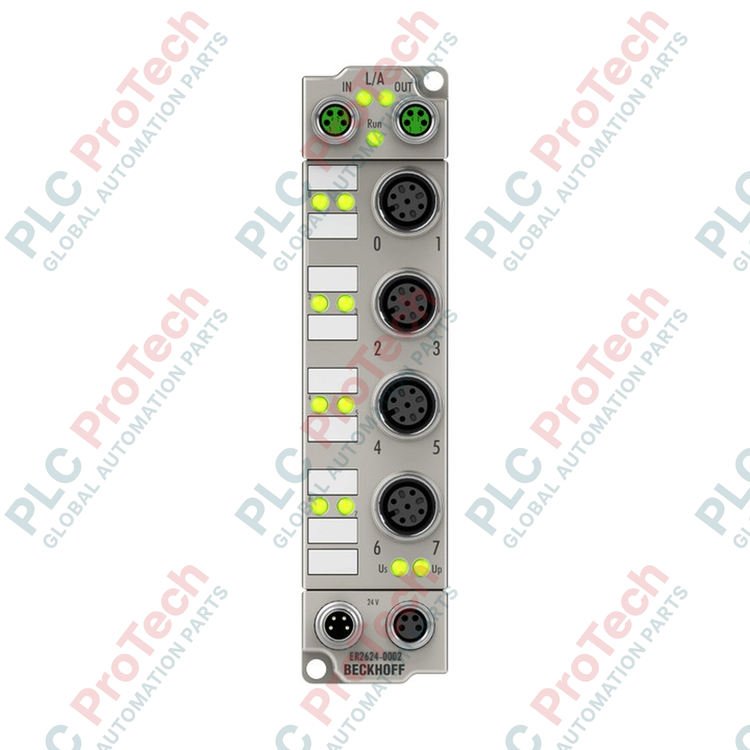

Modul Output Relai 4 Kanal EtherCAT Box Beckhoff ER2624-0002

SKU ER2624-0002

Tersedia

12-month warranty
Free returns within 30 days

Produsen: BECKHOFF
Nomor Produk: ER2624-0002
Negara asal:Jerman
Jenis Produk: Modul EtherCAT Box
Pembayaran: T/T, Western Union
Berat: 500g
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Sebagai solusi I/O terdistribusi yang diperkuat, modul Ethernet industri Beckhoff ER2624-0002 mengoordinasikan penyampaian sinyal digital secara langsung di lingkungan lapangan yang berat. Dengan rumah die-cast seng yang kokoh, EtherCAT Box berperingkat IP67 ini menyediakan empat kontak make relai bebas potensial (biasanya terbuka) yang dirancang untuk menyakelar beban elektromekanis hingga 2 A DC atau 0,5 A AC. Dengan menerapkan kontrol fieldbus langsung tanpa kabinet kontrol listrik, modul ini memperpendek jalur kabel, meminimalkan degradasi sinyal, dan mengoptimalkan tata letak sistem dalam topologi otomasi terdesentralisasi.

Fitur

Switching Bebas Potensial: Menawarkan isolasi listrik penuh sebesar 500 V antara elektronik kontrol dan rangkaian beban.
Output Relai yang Dioptimalkan: Empat kontak make (NO) independen yang mampu menyakelar beban ohmik, induktif, dan lampu.
Casing Die-Cast yang Kokoh: Rumah seng tugas berat memberikan ketahanan mekanis yang unggul dan perlindungan elektromagnetik bermutu tinggi.
Desain Tahan Lama: Dirancang untuk masa pakai ekstrem, dengan hingga 100.000.000 siklus operasi mekanis.
Koneksi Lapangan Langsung: Dua konektor M8 berpelindung tipe sekrup yang terintegrasi untuk antarmuka bus EtherCAT, bersama antarmuka output M12 standar.

Aplikasi

Pengendalian terdesentralisasi solenoida tegangan rendah, kontaktor, dan katup pneumatik.
Area pemrosesan basah, mesin perkakas, dan lini produksi yang memerlukan tingkat perlindungan IP65/66/67.
Bangku uji dan sistem perakitan otomatis yang menggunakan struktur switching terdistribusi.
Lampu indikator pada mesin dan pensinyalan alarm suara.

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Beckhoff Automation
Model / Nomor Suku Cadang	ER2624-0002
Protokol Fieldbus	EtherCAT
Jumlah Output	4 x kontak make (bebas potensial)
Tegangan Beban Terukur	25 V AC / 30 V DC
Arus Switching Ohmik	0,5 A AC / 2 A DC
Beban Minimum yang Diizinkan	10 mikroampere pada 10 mV DC
Antarmuka Bus	2 x soket M8, berpelindung, tipe sekrup
Koneksi Output	M12 x 1, 5-pin, berkode A
Tegangan Output Nominal	24 V DC (-15% / +20%)
Konsumsi Arus (dari Us)	120 mA
Siklus Operasi (Mekanis)	minimum 1 x 10^8
Siklus Operasi (Listrik)	minimum 2 x 10^5 (pada 1 A / 30 V DC)
Isolasi Listrik	500 V
Tingkat Perlindungan	IP65 / IP66 / IP67 (sesuai dengan EN 60529)
Suhu Operasi / Penyimpanan	-25 hingga +60 degC / -40 hingga +85 degC
Ketahanan terhadap Getaran / Guncangan	Sesuai dengan EN 60068-2-6 / EN 60068-2-27
Imunitas / Emisi EMC	Sesuai dengan EN 61000-6-2 / EN 61000-6-4
Berat Bersih	265 g
Berat Pengiriman (Dihitung)	2,0 kg
Persetujuan	CE, UL

Koneksi dan Antarmuka

Lokasi Antarmuka	Jenis Konektor	Penugasan Pin / Sinyal
Input/Output EtherCAT	2 x soket M8, 4-pin, berpelindung	Tx+, Rx+, Tx-, Rx- (jalur transmisi EtherCAT standar)
Saluran Output (1 hingga 4)	4 x M12 betina, 5-pin, berkode-a	Pin 1 & Pin 2: Kontak Relai; Pin 5: Functional Earth (FE)
Suplai Tegangan Kontrol	1 x M8 jantan, 4-pin	Suplai: Us (daya sistem/sensor 24 V DC), Up (daya periferal/beban)
Tautan Daya Hilir	1 x M8 betina, 4-pin	Distribusi tegangan Us dan Up secara daisy-chain ke EtherCAT Box berikutnya

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

ER2624-0002 dilengkapi rumah die-cast seng yang dirancang untuk memberikan ketahanan mekanis dan pelindung optimal dibandingkan versi berlapis plastiknya, EP2624-0002. Kedua model menggunakan komponen elektronik dan penetapan pin yang identik, sehingga memungkinkan penggantian langsung dalam lingkungan perangkat lunak TwinCAT System Manager tanpa memerlukan perubahan pada berkas deskripsi perangkat XML yang ada.

Kendala Aplikasi & Catatan Rekayasa

Saat mengalihkan beban induktif (seperti kontaktor DC, katup solenoid, atau kumparan rem), pengguna harus memasang rangkaian pelindung eksternal (misalnya dioda pemulihan untuk beban DC atau snubber RC untuk beban AC) secara paralel langsung pada beban. Kegagalan meredam lonjakan transien gaya gerak listrik balik (back-EMF) akan menyebabkan busur api pada kontak, sehingga secara drastis mengurangi masa pakai kelistrikan relai miniatur internal hingga di bawah nilai nominal 200.000 siklus.

Tips Commissioning & Pengkabelan

Pastikan jalur Us (daya sistem dan sensor) serta Up (tegangan periferal) distabilkan dengan benar. Meskipun relai bersifat bebas potensial, logika internal memerlukan arus kontinu sebesar 120 mA dari bus Us. Untuk sistem dengan jalur daya daisy-chain yang panjang, periksa penurunan tegangan; setiap penurunan di bawah 20,4 V DC (24 V DC -15%) akan memicu gangguan komunikasi dan menyebabkan aktuasi kumparan relai yang tidak menentu.

Panduan Pemasangan

PERINGATAN PENTING: Matikan semua catu daya utama, periferal, dan beban sebelum pemasangan fisik, penyambungan konektor, atau perubahan konfigurasi. Kontak dengan saluran bertegangan tinggi dapat menyebabkan sengatan listrik parah, kerusakan peralatan, atau kegagalan komunikasi di seluruh sistem.

1

Posisikan modul pada pelat pemasangan datar yang dibumikan atau rangka mesin menggunakan flensa pemasangan terintegrasi. Kencangkan dengan dua sekrup M4 sesuai batas torsi yang ditentukan.

2

Pastikan terdapat kontak logam langsung antara pelat pemasangan dan badan modul untuk membentuk jalur pembumian Functional Earth (FE) yang benar.

3

Sambungkan kabel bus EtherCAT yang masuk ke soket input M8 di sisi atas, lalu arahkan jalur keluaran ke kotak berikutnya jika menggunakan topologi daisy-chain. Kencangkan cincin pengunci untuk memastikan penyegelan IP67.

4

Colokkan kabel aktuator M12 ke port keluaran yang sesuai (Kanal 1 hingga 4), dengan memastikan keselarasan alur kunci berkode-a yang tepat.

5

Pastikan semua port M8 dan M12 yang tidak digunakan ditutup dengan penutup pelindung yang disetujui untuk mempertahankan peringkat perlindungan terhadap masuknya cairan IP67.

FAQ

Apa perbedaan struktural utama antara ER2624-0002 dan EP2624-0002?

ER2624-0002 ditempatkan dalam enklosur logam die-cast seng yang kokoh untuk kekuatan mekanis dan perlindungan yang lebih baik, sedangkan EP2624-0002 memiliki housing plastik yang ringan. Kemampuan kelistrikan, definisi perangkat lunak, dan konfigurasi pinnya identik.

Apakah ER2624-0002 memerlukan penekan busur listrik eksternal untuk beban induktif?

Ya. Saat mengendalikan beban induktif seperti katup solenoid atau kontaktor motor, Anda harus memasang dioda freewheeling eksternal atau snubber RC secara paralel dengan beban. Lonjakan induktif yang tidak diredam akan merusak kontak relai mekanis internal.

Dapatkah saya mengoperasikan EtherCAT Box ini tanpa catu daya periferal terpisah (Up)?

Modul ini memerlukan catu daya sistem (Us) yang stabil sebesar 120 mA untuk mempertahankan logika internal dan komunikasi EtherCAT. Sirkuit outputnya berupa kontak relai bebas potensial; tegangan sisi beban apa pun harus disuplai secara terpisah ke pin relai.

Kelas perlindungan apa yang dicapai oleh ER2624-0002?

Perangkat ini mencapai tingkat perlindungan IP65, IP66, dan IP67, dengan syarat semua konektor yang terpasang dikencangkan sepenuhnya dan semua antarmuka M8 atau M12 yang tidak digunakan dipasangi tutup pelindung bersegel.
