Bently Nevada

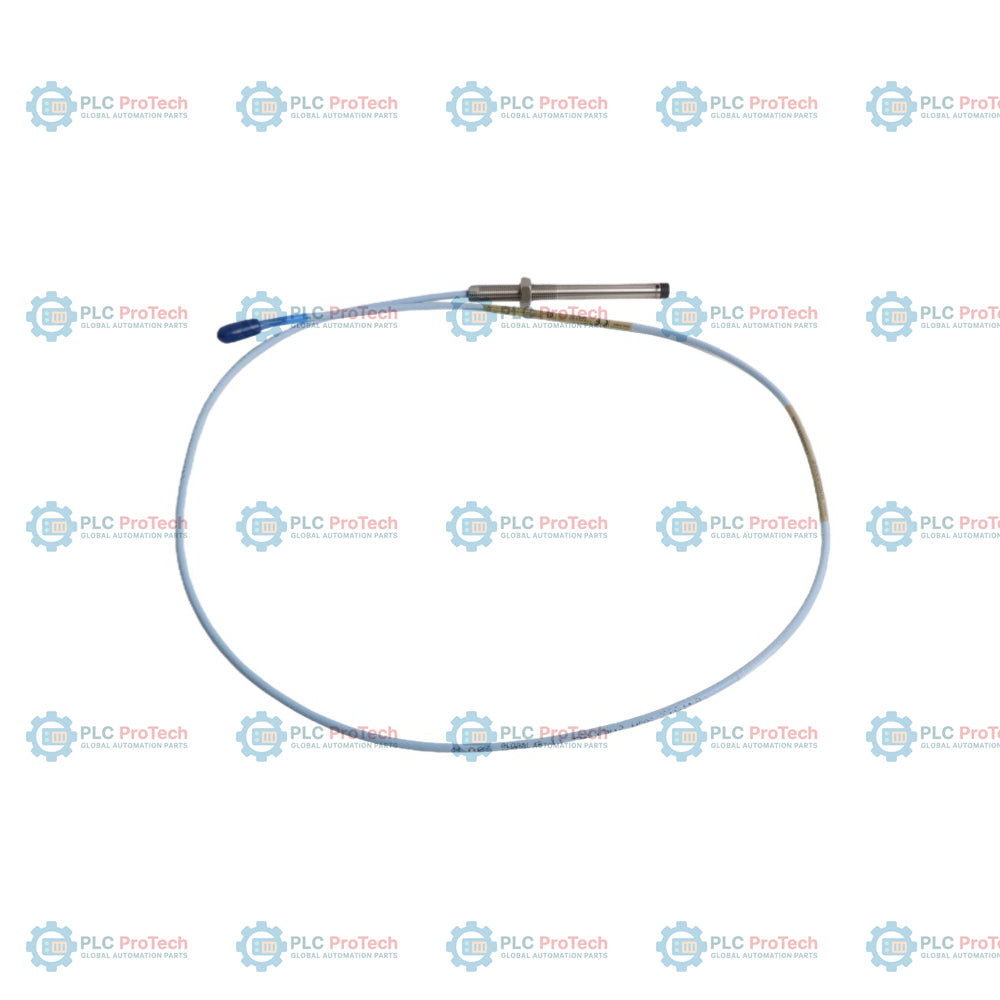

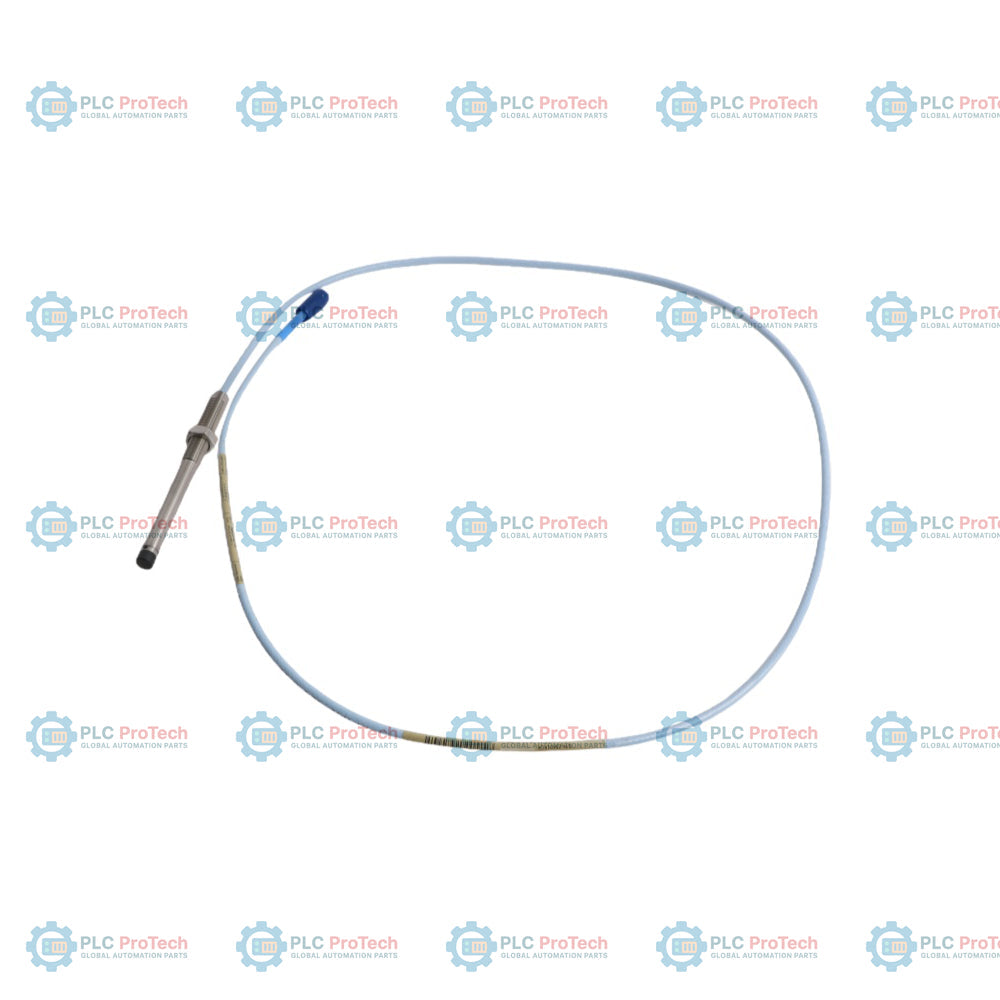

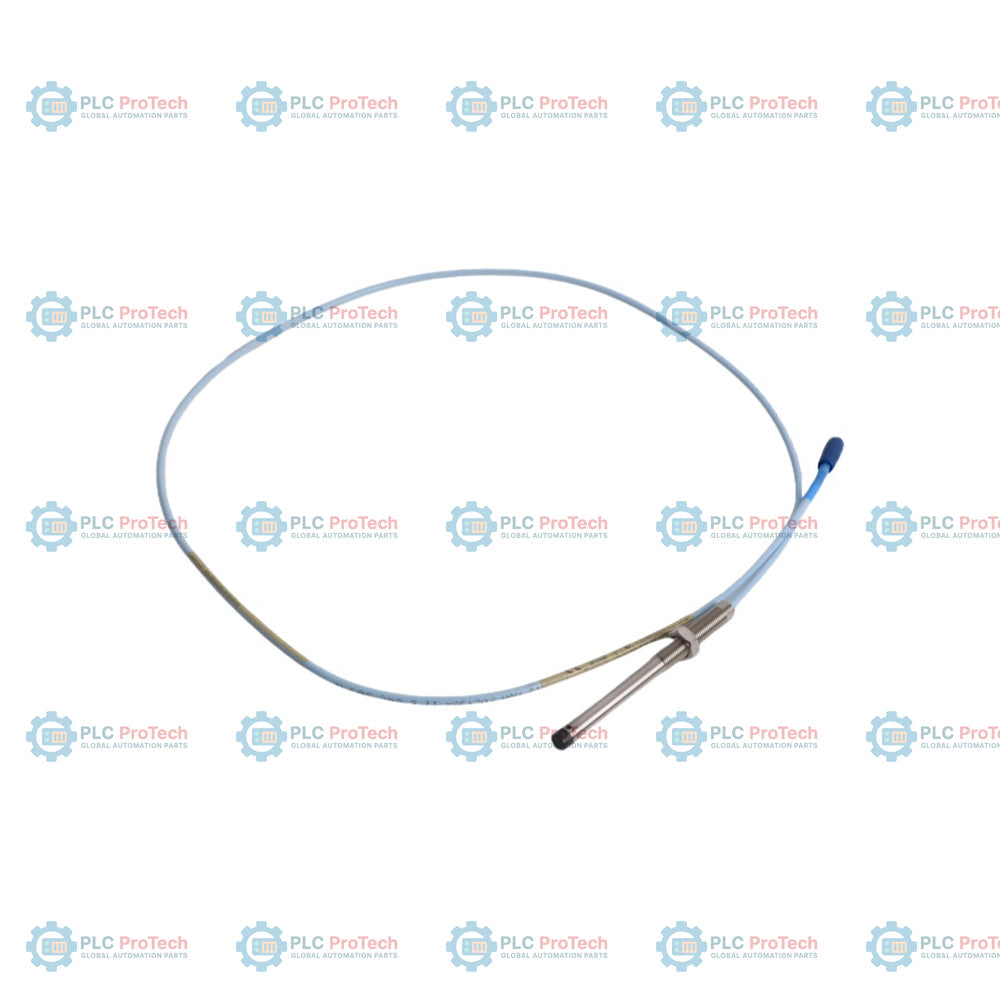

Bently Nevada 330101-20-40-10-02-05 3300 XL 8 mm Probe Proximity

SKU 330101-20-40-10-02-05

Tersedia
  • 12-month warranty
  • Free returns within 30 days
  • Produsen: Bently Nevada
  • Nomor Produk: 330101-20-40-10-02-05
  • Origin Amerika Serikat
  • Jenis Produk: 3300 XL Probe Proksimitas 8 mm
  • Kode batang: 8537101190
  • Pembayaran: T/T, Western Union
  • Berat: 0.14 kg
  • Dimensi: 45 mm x 95 mm x 95 mm (T x L x D)
  • Pelabuhan pengiriman: Xiamen
  • Garansi: 12 bulan

Tags

3300 XL Proximity Probes

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

Bently Nevada 330101-20-40-10-02-05 3300 XL 8 mm Probe Proximity

Download Open in new tab
Jumlah
Call sales Contact

Product Description

Deskripsi

Untuk pemantauan perpindahan mesin dan posisi poros tanpa kontak yang andal, Bently Nevada 330101-20-40-10-02-05 berfungsi sebagai probe kedekatan 8 mm yang kokoh dan dirancang untuk aplikasi mesin berputar yang berat. Sebagai bagian dari seri 3300 XL yang tepercaya, konfigurasi khusus ini dilengkapi bodi baja berulir 3/8-24 UNF yang tahan lama tanpa pelindung. Untuk memenuhi persyaratan pemasangan tertentu, produk ini dikonfigurasi dengan panjang tanpa ulir 2,0 inci dan panjang keseluruhan bodi 4,0 inci. Unit ini mencakup kabel koaksial standar sepanjang 1,0 meter (3,3 kaki) yang diakhiri dengan konektor koaksial Miniature ClickLoc. Dengan opsi sertifikasi CSA, ATEX, dan IECEx, komponen transduser ini sepenuhnya siap untuk lingkungan berbahaya, sehingga ideal untuk integrasi ke dalam sistem perlindungan mesin penting.

Fitur

  • Casing Baja Berulir: Struktur ulir standar 3/8-24 UNF yang dirancang untuk pemasangan langsung ke casing mesin atau blok bantalan tanpa pelindung luar.
  • Bagian Tanpa Ulir 2,0 Inci: Dirancang dengan panjang tanpa ulir 2,0 inci (A: 20) dan panjang keseluruhan bodi 4,0 inci (B: 40) untuk menjamin jarak bebas yang tepat melalui dinding casing yang tebal.
  • Panjang Kabel 1,0 Meter: Dilengkapi kabel standar 1,0 meter (3,3 kaki) dengan integritas tinggi (C: 10) untuk sambungan rantai kedekatan langsung.
  • Konektor Miniatur ClickLoc: Dilengkapi konektor jantan koaksial Miniature ClickLoc standar (D: 02) untuk mengunci sambungan yang aman dan rendah kehilangan dengan kabel ekstensi.
  • Perlindungan Lokasi Berbahaya: Dilengkapi persetujuan CSA, ATEX, dan IECEx yang diakui secara global (E: 05) untuk instalasi yang aman secara intrinsik.

Aplikasi

Probe kedekatan arus eddy ini digunakan dalam sistem perlindungan mesin tugas berat untuk melacak pergerakan mekanis pada peralatan industri penting, termasuk:

  • Pengukuran getaran radial dan dorongan aksial pada turbin uap dan turbin gas.
  • Pemantauan perpindahan rotor pada kompresor, pompa, dan kipas bertekanan tinggi.
  • Pelacakan garis tengah poros dan getaran relatif pada rumah bantalan film fluida.
  • Sistem pemantauan kondisi dan perlindungan yang beroperasi di lingkungan dengan gas atau debu yang mudah meledak.

Ordering Information

Informasi Pemesanan Segmen Opsi Kode pada SKU Ini
Deskripsi / Arti 330101-20-40-10-02-05 Nomor Suku Cadang yang Dapat Dipesan
Probe Proksimitas 3300 XL 8 mm, ulir 3/8-24 UNF, tanpa pelindung 20 A - Opsi Panjang Tanpa Ulir
Panjang tanpa ulir 2,0 inci (51 mm) 40 B - Opsi Panjang Keseluruhan Casing
Panjang keseluruhan casing 4,0 inci (102 mm) 10 C - Opsi Panjang Total
Panjang total kabel 1,0 meter (3,3 kaki) 02 D - Opsi Jenis Konektor dan Kabel
Konektor koaksial ClickLoc miniatur, kabel standar 05 E - Opsi Persetujuan Lembaga

Persetujuan CSA, ATEX, IECEx untuk area berbahaya

Spesifikasi Teknis Produsen
Bently Nevada 330101-20-40-10-02-05
Nomor Suku Cadang Keluarga Produk
Sistem Transduser Proksimitas 3300 XL 8 mm Jenis Pengukuran
Perpindahan (proksimitas) Prinsip Pengoperasian
Arus eddy 8 mm
Diameter Ujung Probe Ulir 3/8-24 UNF
Panjang Tanpa Ulir 2,0 inci
Panjang Keseluruhan Casing 4,0 inci
Pelindung Tanpa pelindung
Panjang Total 1,0 meter (3,3 kaki)
Jenis Kabel Kabel koaksial standar
Konektor Konektor koaksial jantan ClickLoc miniatur
Dimensi 45 mm x 95 mm x 95 mm (T x L x D)
Berat 0,14 kg

Panduan Pemasangan

Untuk memastikan pembacaan arus eddy berpresisi tinggi, lakukan langkah-langkah berikut selama pemasangan:

  • Pastikan celah pemasangan probe sesuai dengan kalibrasi sistem, biasanya diposisikan pada 1,27 mm (50 mil) yang mewakili titik tengah rentang linear.
  • Pastikan bagian tanpa ulir sepanjang 2,0 inci sepenuhnya bebas dari braket pemasangan internal atau port selongsong untuk menghilangkan interferensi penglihatan samping yang tidak diinginkan.
  • Pasang kabel standar dengan aman menggunakan conduit industri yang sesuai, serta pastikan pelindung dan pembumian yang tepat untuk melindungi sinyal frekuensi tinggi dari gangguan listrik.
  • Pastikan kabel koaksial tidak ditekuk melebihi radius tekuk minimum yang diizinkan selama penarikan dan pemasangan.

Kepatuhan dan Sertifikasi

Konfigurasi khusus ini bersertifikat untuk pengoperasian yang aman di atmosfer eksplosif secara global:

  • CSA: Bersertifikat untuk instalasi yang secara intrinsik aman dan tidak mudah terbakar di lokasi berbahaya.
  • ATEX: Memenuhi standar Eropa untuk lingkungan dengan gas eksplosif.
  • IECEx: Bersertifikat internasional untuk keselamatan dan keandalan di atmosfer eksplosif.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Apa arti opsi 20 dan 40 pada nomor komponen 330101-20-40-10-02-05?
Opsi '20' menunjukkan panjang probe tanpa ulir sebesar 2,0 inci, sedangkan opsi '40' menunjukkan panjang keseluruhan rumah 4,0 inci, sehingga membantu Anda menempatkan ujung probe dengan tepat melewati dinding rumah bantalan.
Apakah probe proximity 3300 XL 8 mm ini dilengkapi pelindung fisik?
Tidak, model khusus ini (330101) dikonfigurasi tanpa pelindung, sehingga kabel koaksial standar terbuka dan tidak ditempatkan di dalam tabung pelindung baja nirkarat fleksibel.
Berapa panjang kabel dan jenis konektor untuk model ini?
Probe ini dilengkapi kabel standar sepanjang 1,0 meter (3,3 kaki) (opsi '10') yang diakhiri dengan konektor koaksial Miniature ClickLoc (opsi '02') tanpa pelindung konektor tambahan.
Apakah Bently Nevada 330101-20-40-10-02-05 tersertifikasi untuk lingkungan yang berpotensi meledak?
Ya, dengan opsi lembaga '05', probe ini tersertifikasi dengan persetujuan CSA, ATEX, dan IECEx untuk pemasangan yang aman di zona industri berbahaya yang diklasifikasikan.
