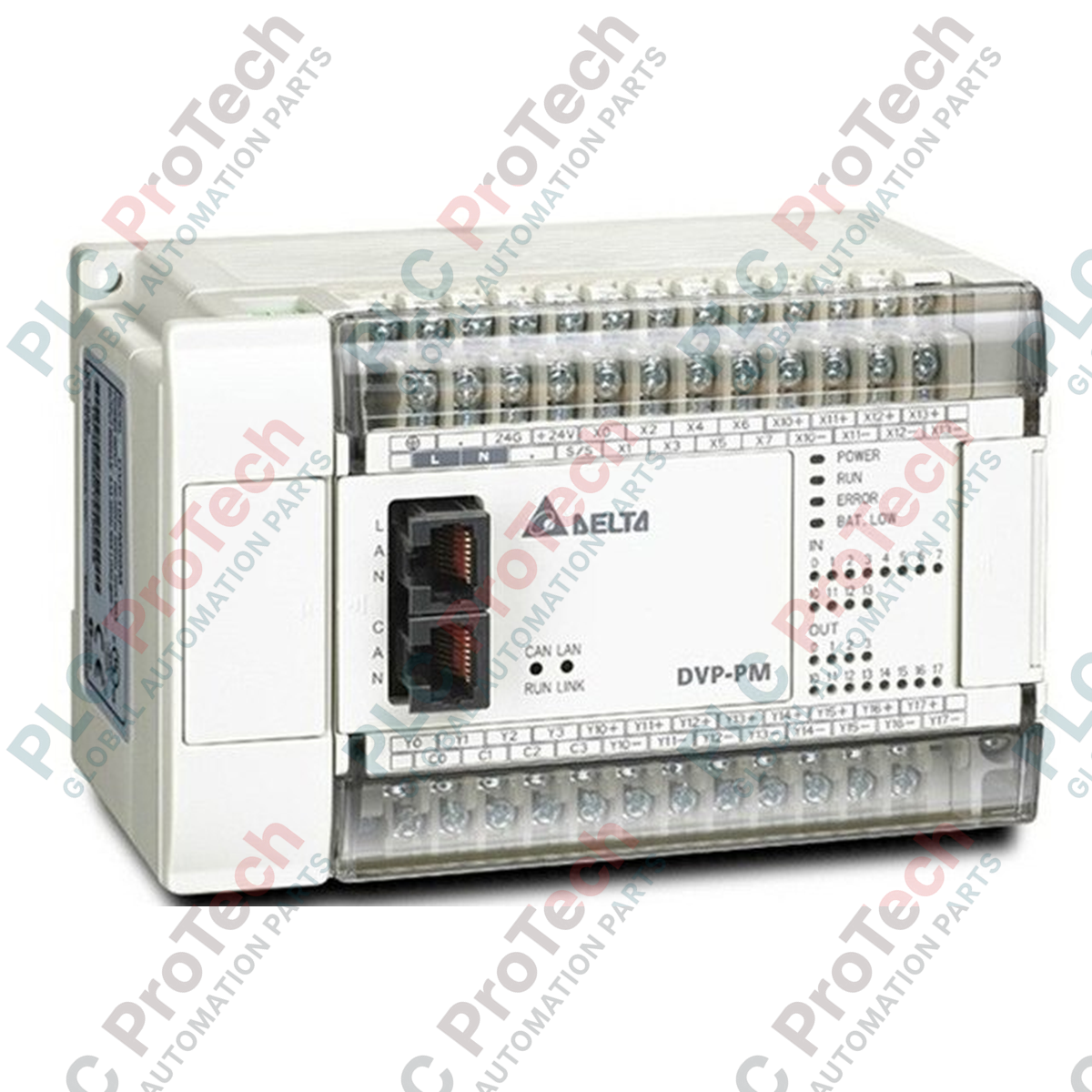

وحدة تحكم حركة للأغراض العامة، DELTA DVP-10PM00M

Ikhtisar Produk

DVP-10PM00M (DVP10PM00M) adalah pengontrol gerak serbaguna dan canggih dari Delta yang dirancang untuk menyediakan kontrol multi-sumbu berpresisi tinggi bagi tugas otomasi industri yang kompleks. Perangkat ini dirancang untuk menjembatani kesenjangan antara logika PLC standar dan kontrol gerak berkecepatan tinggi khusus. Dengan kemampuannya menangani interpolasi linear hingga 6 sumbu serta kemampuan output PWM/pulsa terintegrasi, pengontrol ini ideal untuk aplikasi yang memerlukan sinkronisasi tinggi, seperti mesin pengemasan, sistem pelabelan, dan pengumpanan material presisi.

Konfigurasi Teknis

DVP-10PM00M dilengkapi mesin pemrosesan bertenaga yang memberikan peningkatan kinerja signifikan dibandingkan PLC standar, dengan kecepatan eksekusi instruksi LD hingga 0,13 µs. Perangkat kerasnya dilengkapi berbagai fitur gerak khusus, termasuk output pulsa berkecepatan tinggi 1 MHz dan filter digital berbasis perangkat keras untuk penghitungan, yang memastikan presisi bahkan di lingkungan dengan gangguan listrik tinggi. Dukungan pengontrol terhadap input MPG (Manual Pulse Generator) dan electronic gearing membuatnya sangat adaptif untuk hubungan mekanis yang kompleks, seperti yang terdapat pada mesin pembuat kantong dan sistem pemotongan rotary.

Spesifikasi Teknis

Pertanyaan Umum

Apa keunggulan khusus fungsi "Mark/Mask"?

Fungsi Mark/Mask adalah fitur gerak khusus untuk pengemasan dan pembuatan kantong. Fungsi ini memungkinkan pengontrol mendeteksi tanda registrasi pada film kemasan dan mengompensasi variasi posisi secara waktu nyata, sehingga pemotongan atau penyegelan berlangsung tepat di lokasi yang diperlukan pada film.

Bagaimana cara kerja fungsi electronic gear?

Fungsi electronic gear memungkinkan Anda menentukan hubungan antara pulsa input dari pengontrol dan gerakan fisik motor yang sebenarnya (misalnya, jarak per pulsa). Dengan demikian, Anda dapat menyesuaikan skala gerakan tanpa perlu mengganti roda gigi mekanis, sehingga sistem sangat fleksibel untuk berbagai format produk mesin.

Apakah pengontrol ini dapat diintegrasikan dengan PLC standar?

Ya, pengontrol ini mendukung protokol MODBUS ASCII/RTU standar, sehingga dapat berfungsi secara lancar sebagai node dalam jaringan otomasi yang lebih besar. Pengontrol ini sering berperan sebagai pengendali gerak khusus, sementara PLC tingkat atas mengelola logika keseluruhan pabrik.

Panduan Instalasi dan Rekayasa

• Integritas Sinyal: Karena memiliki output pulsa berkecepatan tinggi 1 MHz, selalu gunakan kabel berpilin berpelindung untuk semua input pulsa dan penghitung. Hubungkan pelindung kabel ke terminal pembumian pada sisi pengontrol untuk mencegah interferensi elektromagnetik (EMI) mengganggu sinyal berkecepatan tinggi.
• Persyaratan Pembumian: Untuk memastikan akurasi penghitung berkecepatan tinggi, hubungkan terminal pembumian pengontrol langsung ke bus pembumian pusat mesin menggunakan kabel tembaga berpenampang besar. Hal ini menyediakan jalur impedansi rendah yang penting untuk menjaga kejernihan sinyal pulsa.
• Pengkabelan MPG: Saat menghubungkan MPG (Manual Pulse Generator), pastikan kabel input dijauhkan dari kabel yang membawa daya (misalnya kabel motor dan suplai daya AC). Bahkan lonjakan tegangan kecil yang terinduksi dapat menyebabkan pengontrol gerak mendeteksi pulsa "hantu", yang mengakibatkan kesalahan penentuan posisi.
