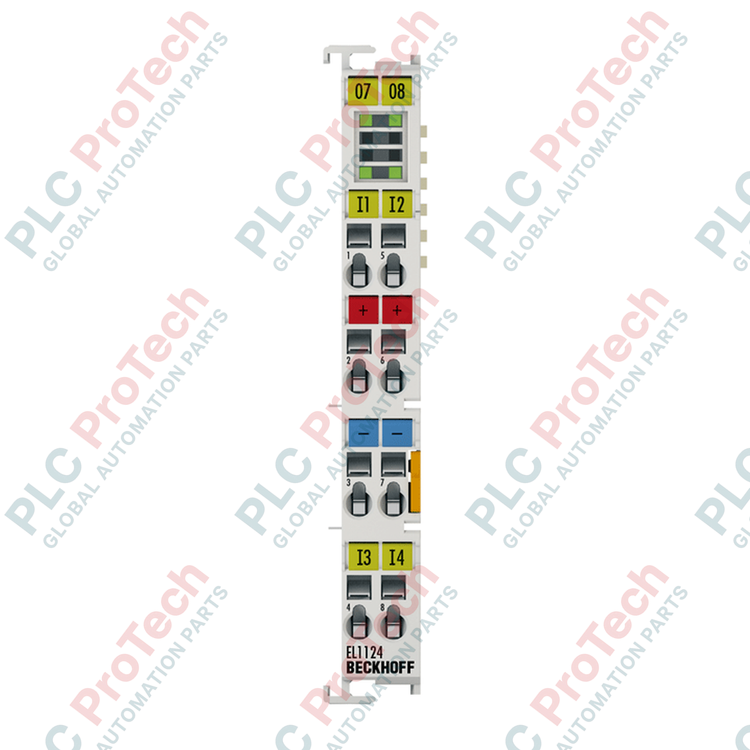

EL1124-0030 BECKHOFF Terminal Input Digital Ultra-Cepat 4 Kanal 5 V DC

Ikhtisar Produk

 EL1124-0030 (EL11240030) adalah terminal input digital 4 kanal berkecepatan tinggi yang dirancang untuk sistem I/O EtherCAT, khususnya untuk level logika  5 V DC. Dengan filter perangkat keras yang sangat cepat, yaitu 0.05 µs, terminal ini dibuat untuk aplikasi industri B2B yang memerlukan deteksi sinyal hampir seketika, seperti penghitung berkecepatan tinggi, analisis modulasi lebar pulsa (PWM), dan antarmuka dengan sensor CMOS cepat atau level TTL. EL1124-0030 memungkinkan integrasi sinyal elektronik bertegangan rendah secara langsung ke jaringan EtherCAT berkecepatan tinggi tanpa memerlukan konverter level sinyal.

Arsitektur Perangkat Keras dan Teknologi CMOS Cepat

Arsitektur  EL1124-0030 berpusat pada teknologi input  CMOS Cepat. Hal ini memungkinkan modul mendeteksi sinyal "1" pada tegangan serendah  > 2.4 V, sehingga sepenuhnya kompatibel dengan keluarga logika TTL standar dan CMOS 5 V. Arus input yang sangat rendah, yaitu  50 µA, memastikan beban minimal pada sumber sinyal, yang sangat penting saat menghubungkan rangkaian elektronik yang sensitif atau output berimpedansi tinggi.

Meskipun terminal ini berukuran ringkas secara fisik (lebar 12 mm), terminal ini menyediakan isolasi galvanis 500 V antara potensial medan dan E-bus. Penghalang pelindung ini memastikan bahwa derau frekuensi tinggi atau gangguan listrik pada sisi logika 5 V tidak mengganggu pengontrol utama atau modul EtherCAT lain dalam segmen tersebut.

Spesifikasi Teknis

FAQ Teknis

Seberapa cepat filter 0.05 µs dibandingkan terminal standar?

Terminal input digital standar (seperti EL1008) biasanya memiliki waktu filter  3.0 ms.  EL1124-0030 kira-kira  60.000 kali lebih cepat, sehingga dapat menangkap pulsa mikro yang sama sekali tidak dapat dideteksi oleh I/O standar.

Apakah terminal ini dapat digunakan dengan sinyal 24 V DC?

Tidak. Menerapkan 24 V DC ke EL1124-0030 kemungkinan besar akan merusak rangkaian input CMOS cepat. Terminal ini secara khusus memiliki tegangan nominal  5 V DC. Untuk aplikasi 24 V, gunakan seri EL10xx atau EL11xx.

Apa manfaat teknologi koneksi 3-kawat?

Teknologi 3-kawat memungkinkan Anda menyediakan catu daya 5 V khusus dan ground (GND) langsung dari terminal ke sensor. Teknologi ini ideal untuk sensor jarak 5 V atau enkoder yang memerlukan sumber daya lokal yang stabil agar dapat berfungsi.

Panduan Rekayasa & Instalasi

• Integritas Sinyal: Mengingat waktu respons  0.05 µs yang sangat cepat, terminal ini sangat sensitif terhadap interferensi elektromagnetik (EMI). Selalu gunakan  kabel berpelindung untuk jalur sinyal 5 V dan hubungkan pelindung ke ground pada titik masuk kabinet untuk mencegah derau frekuensi tinggi memicu input palsu.

• Pemilihan Catu Daya: Pastikan catu daya 5 V DC untuk sisi medan memiliki regulasi dan decoupling yang baik. Riak signifikan pada jalur 5 V dapat melintasi ambang logika (0.8 V hingga 2.4 V), sehingga menyebabkan kondisi sinyal tidak stabil.

• Pemasangan Kabel dan Terminasi: Terminal ini mendukung  kabel yang dapat dicolokkan (seri ES), sehingga blok kontak dapat dilepas untuk mempercepat pemeliharaan. Gunakan obeng untuk mengaktifkan klem pegas, dan pastikan panjang pengupasan sebesar  8 hingga 9 mm agar koneksi aman.

Keunggulan Rekayasa

 EL1124-0030 adalah perangkat khusus untuk rekayasa dengan dinamika tinggi. Kemampuannya memproses sinyal 5 V dengan latensi di bawah satu mikrodetik menjadikannya pilihan utama untuk tugas pengukuran dan sinkronisasi "saat proses berlangsung". Dengan sertifikasi  ATEX Zona 2, terminal ini dapat dipasang dengan aman di lingkungan berbahaya, seperti laboratorium penelitian kimia atau rig pengujian bahan bakar khusus. Bagi produsen mesin B2B, terminal ini menghilangkan biaya dan kerumitan papan pengkondisi sinyal eksternal, serta menyediakan antarmuka langsung berbasis EtherCAT untuk sinyal elektronik tercepat dalam sistem.
