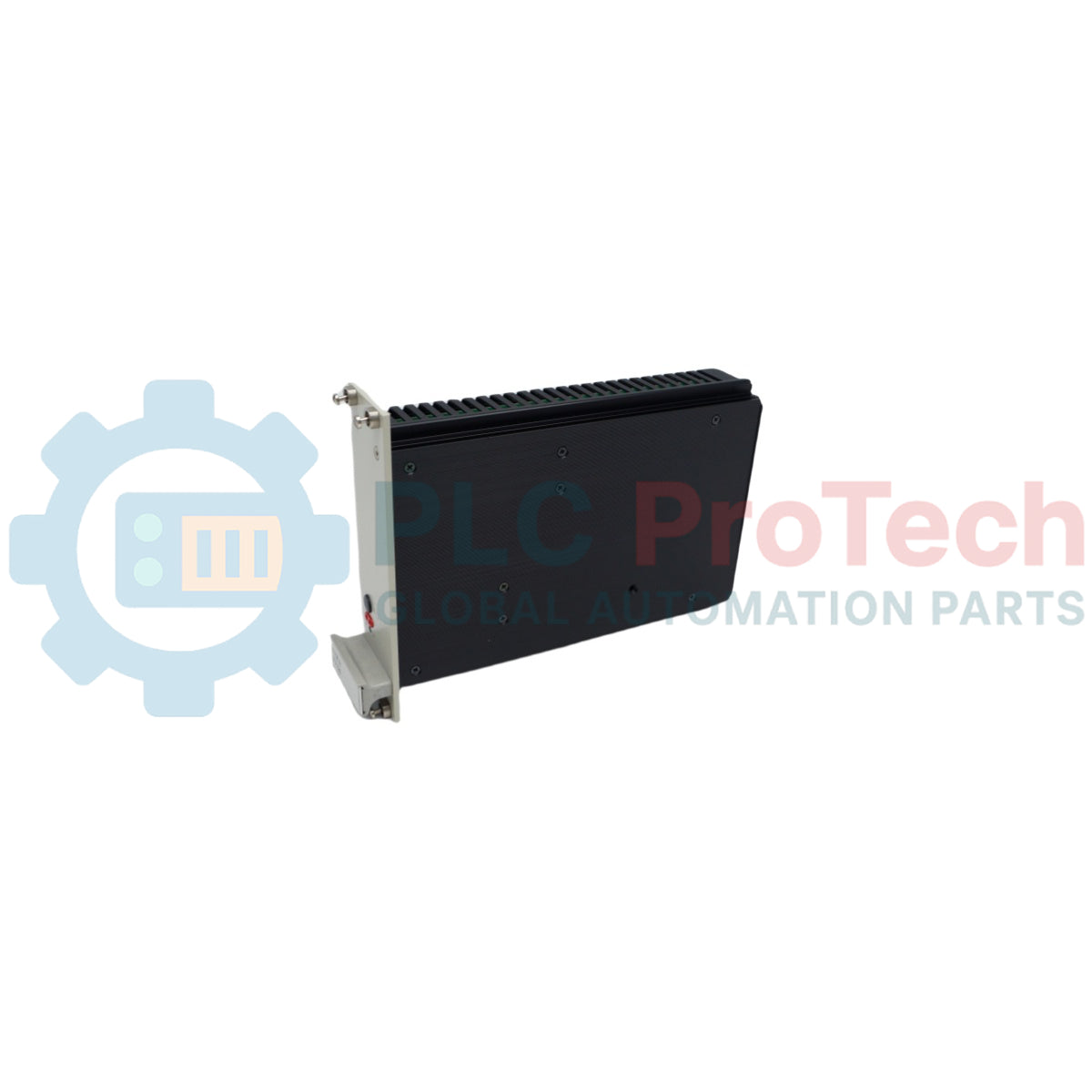

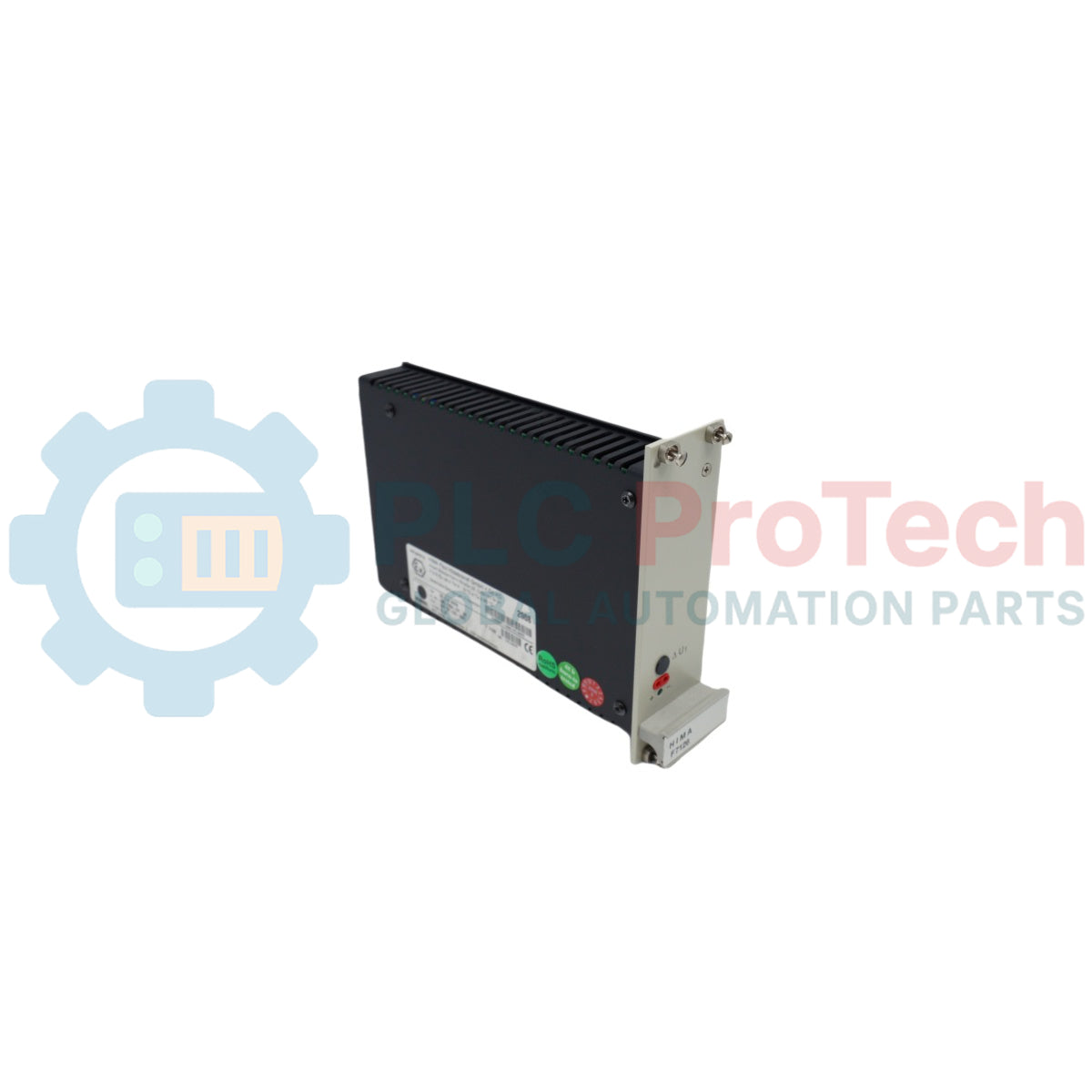

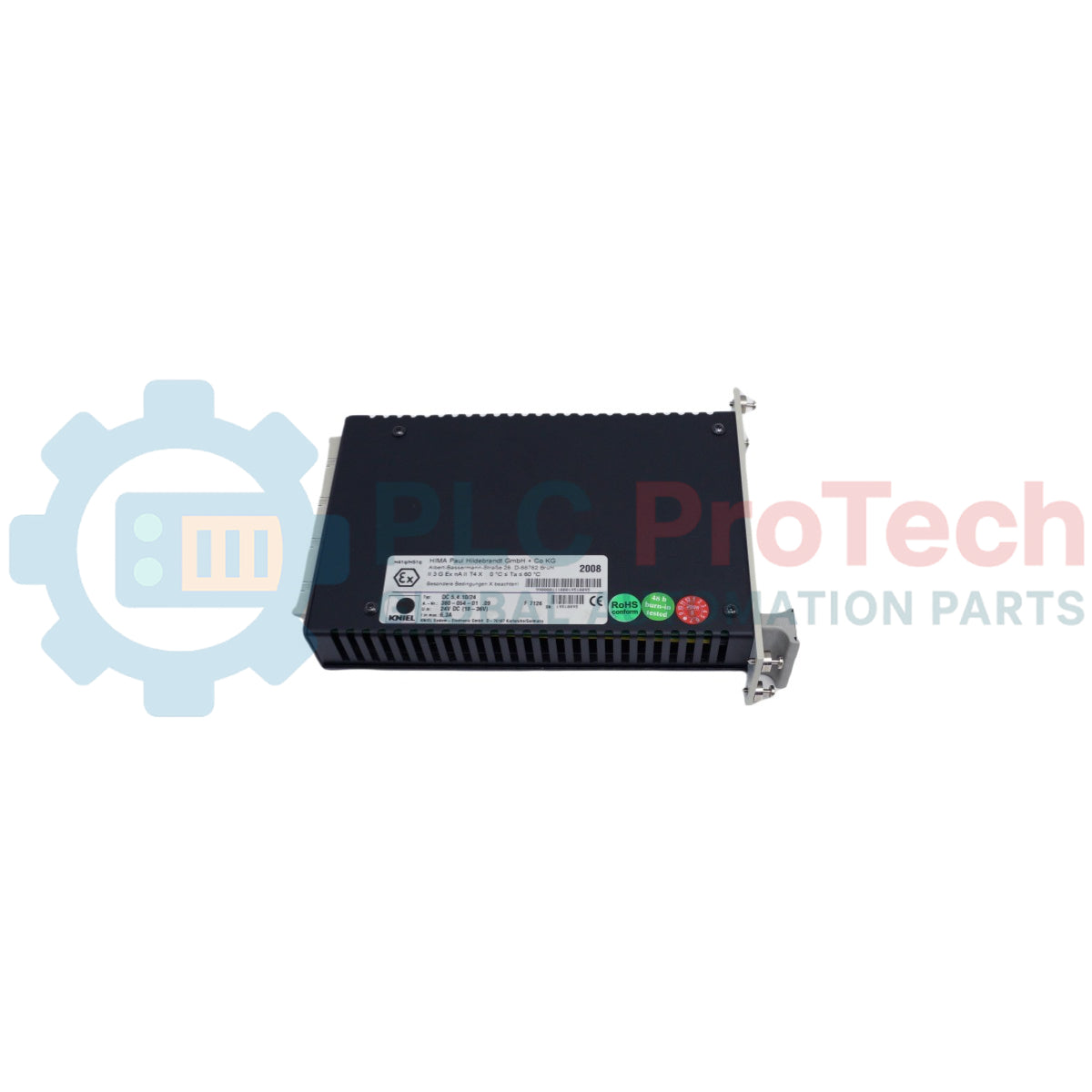

Modul Catu Daya HIMA F 7126 untuk Sistem Keselamatan PES H51q

Ikhtisar Produk

F 7126 (F7126) adalah modul catu daya DC/DC teregulasi yang dirancang untuk sistem kontrol keselamatan HIMA PES H51q. Modul ini mengonversi catu daya primer 24 V DC menjadi keluaran 5 V DC yang distabilkan untuk elektronik internal dan distribusi daya backplane sistem.

Modul ini banyak digunakan dalam sistem instrumentasi keselamatan di fasilitas minyak dan gas, pembangkit listrik, pemrosesan kimia, serta otomasi industri. Modul ini memastikan pasokan tegangan yang stabil untuk pengontrol keselamatan dalam kondisi daya lapangan yang berfluktuasi. Desainnya mendukung operasi berkelanjutan dalam konfigurasi redundan, ketika stabilitas keluaran berdampak langsung pada ketersediaan sistem.

Arsitektur internalnya mencakup isolasi galvanis yang aman antara rangkaian masukan dan keluaran. Modul ini mengintegrasikan perlindungan tegangan berlebih, pembatasan arus, dan perlindungan hubung singkat untuk mempertahankan operasi yang stabil dalam kondisi gangguan listrik. Insinyur menggunakan modul ini untuk meningkatkan keandalan sistem dan mengurangi waktu henti yang disebabkan oleh rel daya kontrol yang tidak stabil.

Konfigurasi Teknis

Modul F 7126 beroperasi sebagai konverter DC/DC berefisiensi tinggi dengan tahap masukan terisolasi dan tahap keluaran teregulasi. Modul ini mengonversi catu daya nominal 24 V DC menjadi tegangan sistem 5 V DC yang presisi untuk elektronik H51q PES.

Modul ini mendukung operasi redundan, dengan dua unit yang beroperasi secara paralel. Penyeimbangan keluaran diperlukan, dan deviasi tegangan harus tetap dalam batas 0,025 V untuk mencegah ketidakseimbangan beban.

Modul ini dilengkapi perlindungan tegangan berlebih dan pembatasan arus terintegrasi. Dalam kondisi gangguan, keluaran tetap terlindungi dari hubung singkat dan beralih ke mode penghentian protektif. Akses panel depan memungkinkan penyesuaian tegangan dan pengukuran pengujian selama proses commissioning.

Spesifikasi Teknis

FAQ Teknis

Apa fungsi utama modul F 7126?
Modul ini mengonversi masukan 24 V DC menjadi daya sistem 5 V DC teregulasi untuk pengontrol H51q.

Apakah F 7126 dapat digunakan dalam konfigurasi redundan?
Ya, tetapi diperlukan penyeimbangan tegangan keluaran dalam batas 0,025 V.

Apakah modul ini menyediakan isolasi listrik?
Ya, modul ini mencakup isolasi galvanis yang aman antara tahap masukan dan keluaran.

Apakah keluaran terlindungi dari hubung singkat?
Ya, keluaran sepenuhnya terlindungi dari hubung singkat dengan pembatasan arus internal.

Panduan Rekayasa & Instalasi

Pasang modul F 7126 hanya di dalam sistem rak HIMA bersertifikat. Pastikan pemasangan backplane benar dan pengencangan mekanis aman untuk mencegah tekanan akibat getaran.

Pastikan pembumian rak sistem dilakukan dengan benar untuk mengurangi derau listrik dan meningkatkan stabilitas sinyal. Gunakan kabel daya berpelindung dan hindari pemasangan kabel di dekat peralatan pensakelar frekuensi tinggi.

Pastikan ventilasi kabinet memadai untuk mempertahankan suhu operasi dalam batas 60 derajat C. Hindari pemasangan di dekat modul dengan pelepasan panas tinggi atau transformator daya.

Periksa perlindungan sekering yang benar pada jalur catu daya 24 V DC sebelum commissioning. Dalam konfigurasi redundan, kalibrasikan perbedaan tegangan keluaran dengan cermat untuk menghindari ketidakseimbangan beban.
