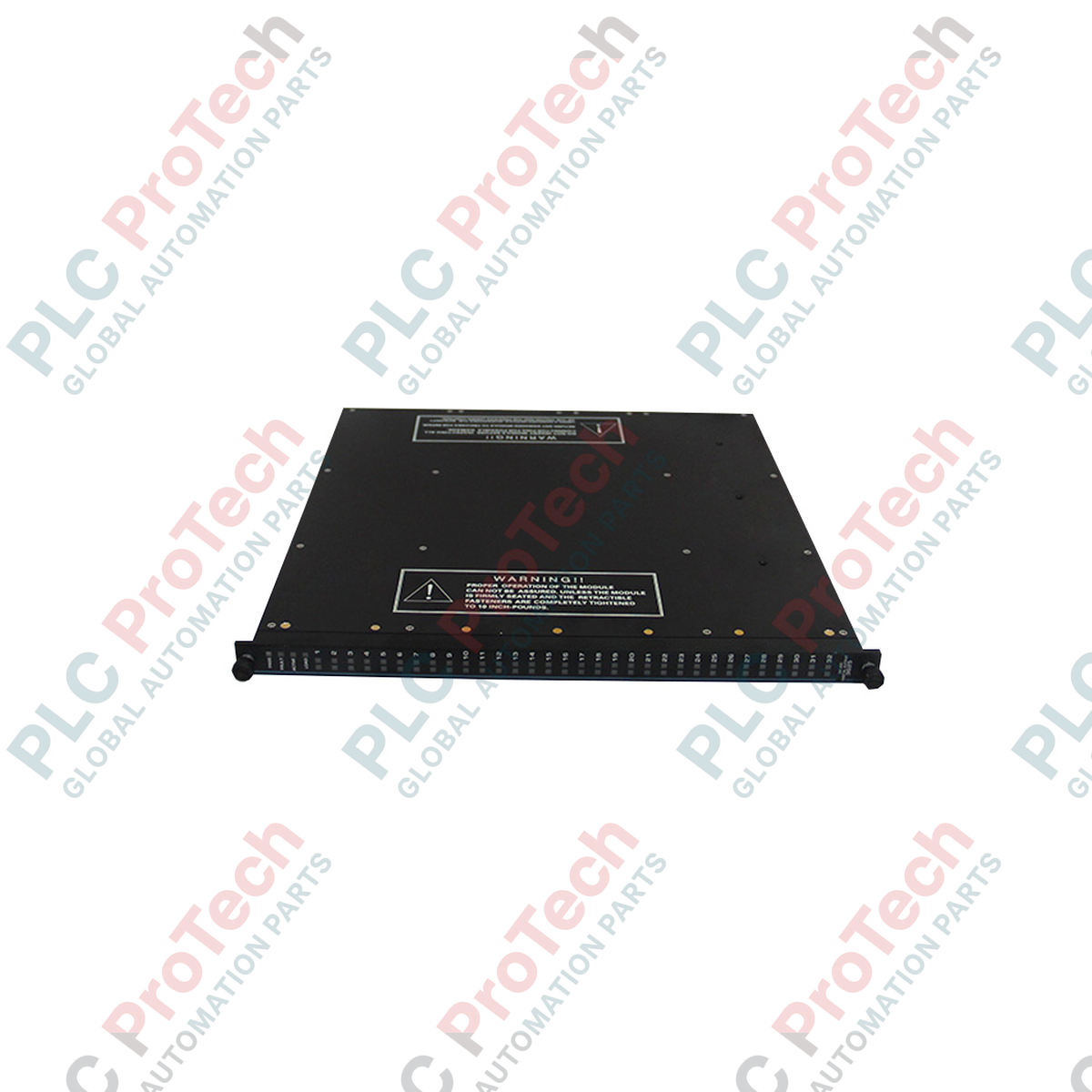

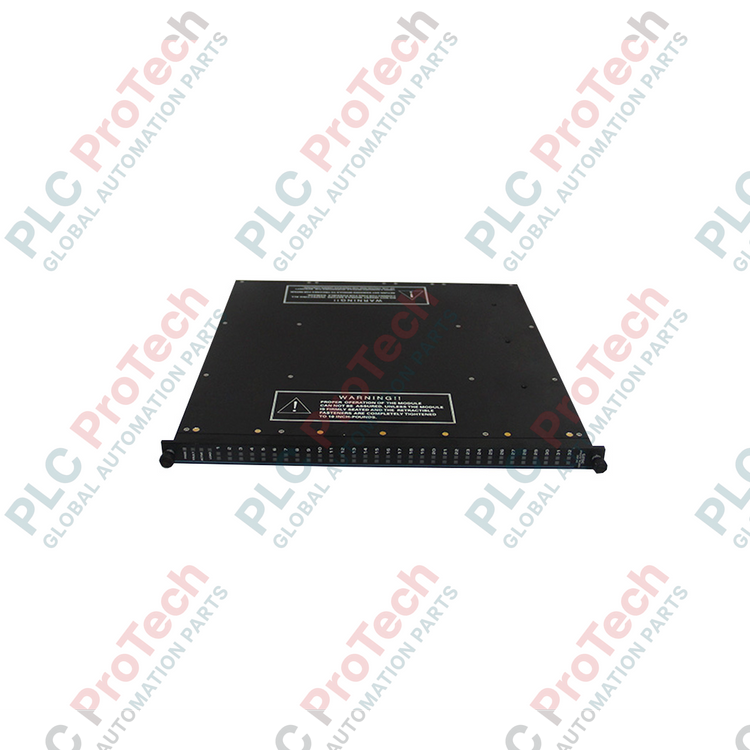

Papan Terminal Input Pulsa Triconex 3002 Tricon

Deskripsi

Dirancang untuk aplikasi pengukuran turbomachinery dan kecepatan putar berintegritas tinggi, Triconex 3002 berfungsi sebagai antarmuka fisik khusus untuk pemancar pulsa dan sensor kecepatan sisi lapangan yang terhubung ke sistem keselamatan berinstrumentasi Tricon. Panel terminasi eksternal (ETP) pasif ini merutekan sinyal frekuensi pulsa kritis dari pickup magnetik, probe kedekatan, dan flowmeter turbin langsung ke modul input Triplikat aktif, memastikan integritas sinyal tanpa gangguan dan memaksimalkan toleransi kesalahan. Triconex 3002 dilengkapi terminal sekrup kelas industri yang dirancang untuk menahan lingkungan dengan getaran tinggi, sehingga menjadi komponen penting dalam arsitektur perlindungan overspeed dan pemantauan proses yang kritis.

Fitur

• Perutean Sinyal Berintegritas Tinggi: Menghubungkan langsung pemancar pulsa lapangan dengan modul input pulsa Tricon 3511 dan 3515 tanpa degradasi sinyal.
• Dukungan Arsitektur Triplikat: Mempertahankan integritas desain redundan modular tripel (TMR) sistem keselamatan hingga tingkat sambungan lapangan.
• Ketahanan Getaran yang Kokoh: Dilengkapi terminal penjepit sekrup industrial untuk mencegah kabel terlepas secara fisik di bawah tekanan mekanis tinggi.
• Pembumian Shield Khusus: Dilengkapi busbar terintegrasi untuk terminasi shield yang rapi dan terpusat guna menghilangkan interferensi elektromagnetik frekuensi tinggi.

Aplikasi

• Loop perlindungan overspeed turbin uap dan gas (sesuai API 670).
• Kontrol surge kompresor dan pemantauan kecepatan putar poros.
• Sistem pemantauan keselamatan flowmeter vortex dan turbin berakurasi tinggi.

Spesifikasi Teknis

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

Triconex 3002 dirancang khusus untuk sinyal pulsa standar dan tidak boleh digunakan secara bergantian dengan papan terminasi input analog atau digital (seperti panel tegangan/arus seri 3000). Verifikasi bahwa slot chassis aktif Anda diisi dengan modul input pulsa 3511 atau 3515, karena ketidakcocokan konektor backplane papan terminal dapat menyebabkan kesalahan diagnostik perangkat keras di lingkungan perangkat lunak TriStation 1131.

Kesalahan Aplikasi & Catatan Rekayasa

Sensor pulsa, khususnya pickup magnetik pasif (MPU), menghasilkan sinyal bertegangan rendah pada kecepatan rendah. Triconex 3002 mengandalkan praktik pengkabelan sisi lapangan yang sempurna untuk mencegah atenuasi sinyal. Pastikan jalur sinyal tidak dirutekan sejajar dengan kabel suplai pusat kendali motor berdaya tinggi (MCC) atau kabel keluaran penggerak frekuensi variabel (VFD), yang dapat menimbulkan crosstalk dan menyebabkan trip overspeed palsu.

Tips Commissioning & Pengkabelan

Selalu hubungkan shield kabel sisi lapangan ke batang ground yang ditentukan pada papan terminal 3002. Ujung sensor dari shield harus dibiarkan mengambang (diisolasi) untuk mencegah loop ground. Selama commissioning, gunakan osiloskop pada titik uji papan terminal untuk memverifikasi bentuk gelombang sinusoidal yang bersih dan simetris dari sensor pasif, serta memastikan tegangan puncak-ke-puncak melebihi ambang konfigurasi yang ditetapkan dalam logika pengontrol.
