131L9862 Danfoss VLT HVAC Basic Drive FC-101 0.75kW VFD

Panoramica del prodotto

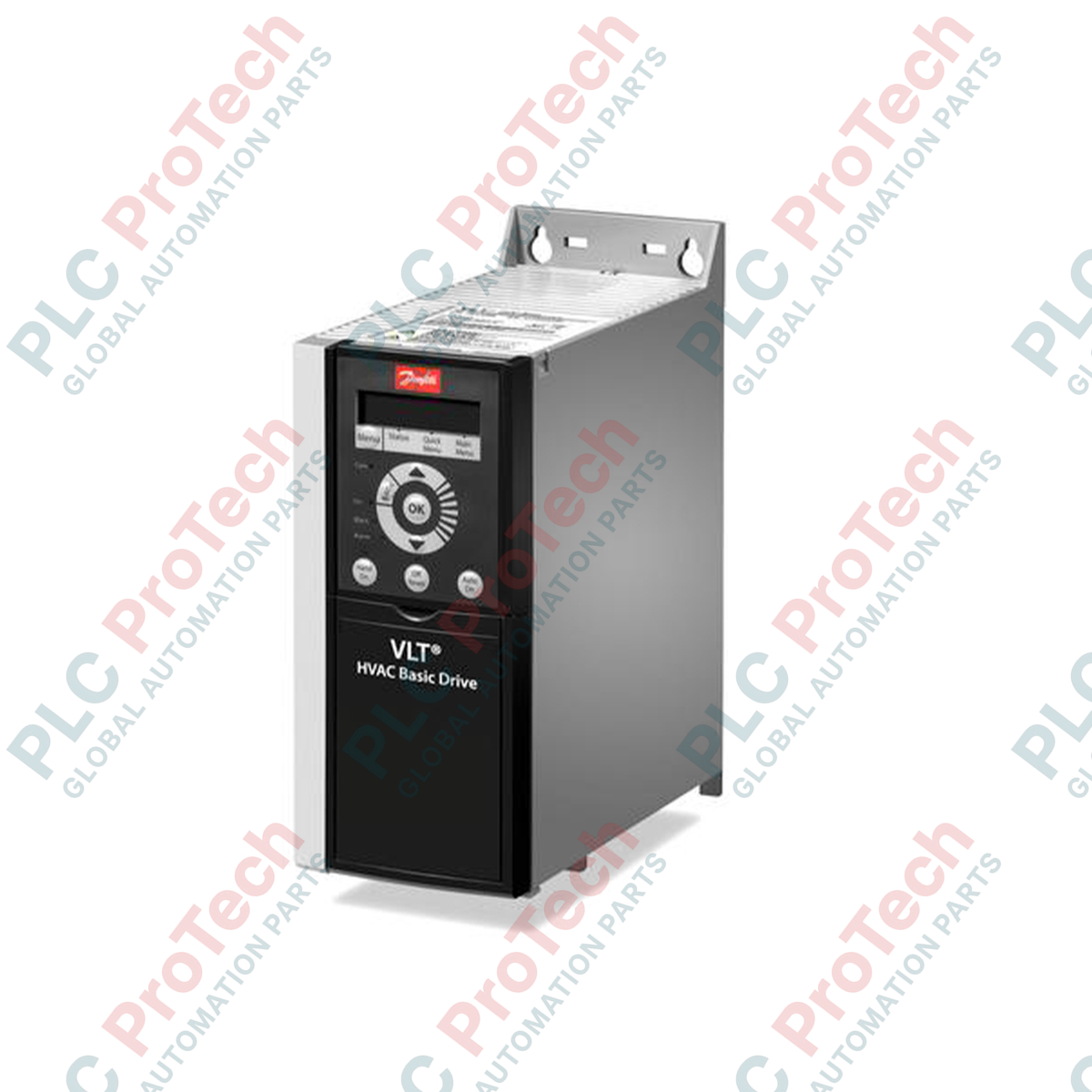

Il 131L9862 (131L9862) è un convertitore di frequenza variabile compatto ed efficiente della serie Danfoss VLT® HVAC Basic Drive FC-101. Progettato specificamente per il controllo di motori da 0,75 kW (1,0 HP), questo convertitore è ottimizzato per applicazioni HVAC di base, come piccole pompe centrifughe e ventole. Modulando la velocità del motore in base alla domanda effettiva, il 131L9862 riduce il consumo energetico e l'usura meccanica degli impianti degli edifici. Il suo involucro IP20 è progettato per l'installazione in armadi salvaspazio, mentre il filtro RFI H4 integrato garantisce la conformità agli standard elettromagnetici industriali (Classe A1/C2). Questo convertitore offre una soluzione lineare e affidabile per le moderne infrastrutture di automazione degli edifici e di controllo del clima.

Analisi del suffisso

Il codice modello FC-101PK75T4E20H4 specifica la configurazione precisa di questa unità da 0,75 kW:

• FC-101: fa parte della serie VLT® HVAC Basic Drive.

• PK75: indica una potenza nominale di 0,75 kW (1,0 HP).

• T4: ingresso trifase per una tensione di rete di 380 - 480 VAC.

• E20: grado di protezione IP20 / Chassis, progettato per l'installazione in quadri di controllo.

• H4: filtro RFI integrato Classe A1 (Categoria C2) per un'efficace soppressione dei disturbi.

Specifiche tecniche

Domande frequenti tecniche

Quali sono i protocolli di comunicazione standard per l'FC-101?

Il 131L9862 è dotato di protocolli integrati specifici per il settore HVAC, tra cui BACnet MS/TP, Modbus RTU e Danfoss FC Protocol. Ciò consente l'integrazione diretta in un sistema di gestione degli edifici (BMS) per il monitoraggio e il controllo da remoto.

Il grado di protezione IP20 consente il montaggio al di fuori di un armadio?

No. Il grado di protezione IP20 (E20) indica che il convertitore è un componente "di tipo aperto". Deve essere installato all'interno di un involucro protettivo o di un quadro di controllo per prevenire il contatto accidentale con le parti sotto tensione e proteggere l'elettronica da polvere e umidità.

È necessario un display esterno per la messa in servizio?

La serie FC-101 richiede generalmente un LCP (pannello di controllo locale) per la regolazione locale dei parametri. Tuttavia, il convertitore può essere configurato anche tramite un PC collegato alla porta RS485 integrata, utilizzando il Danfoss VLT® Motion Control Tool MCT 10 gratuito.

Guida alla progettazione e all'installazione

• Gestione dello spazio: Il 131L9862 supporta il montaggio affiancato, ideale per quadri di controllo ad alta densità. Per garantire un raffreddamento adeguato, mantenere uno spazio libero verticale minimo di 100 mm sopra e sotto il convertitore, così da consentire la convezione naturale attraverso il dissipatore di calore.

• Buone pratiche EMC: Per utilizzare efficacemente il filtro RFI H4 integrato, è necessario utilizzare cavi motore schermati. Assicurarsi che la schermatura del cavo sia collegata alla piastra metallica di disaccoppiamento del convertitore mediante un morsetto a 360 gradi, per fornire un percorso a bassa impedenza ai disturbi ad alta frequenza.

• Protezione del motore: Per prestazioni ottimali, eseguire un'Automatic Motor Adaptation (AMA) durante la messa in servizio. Ciò consente al convertitore di misurare le caratteristiche elettriche effettive del motore, ottimizzando l'algoritmo di controllo VVC+ per ottenere la coppia e l'efficienza energetica massime.
