330102-00-20-50-02-00 | Bently Nevada | 3300 XL Sonde di prossimità da 8 mm

Panoramica del prodotto

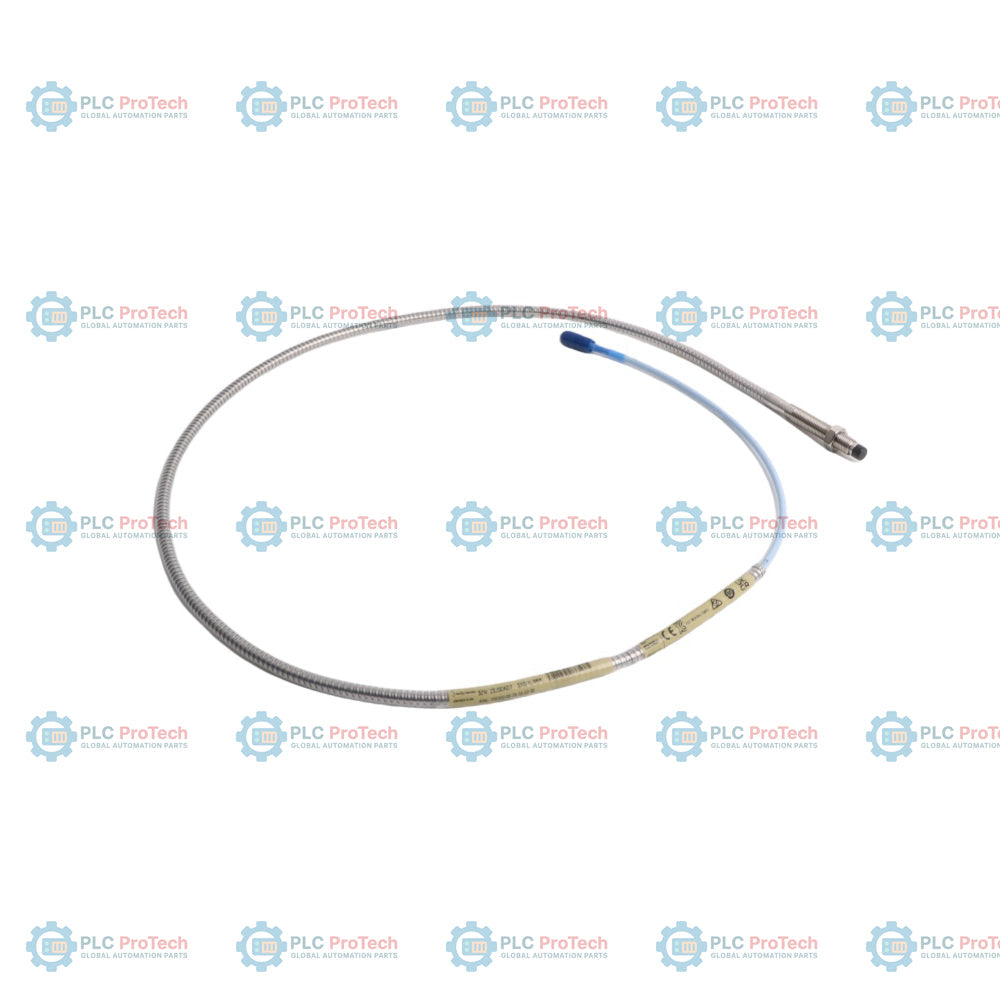

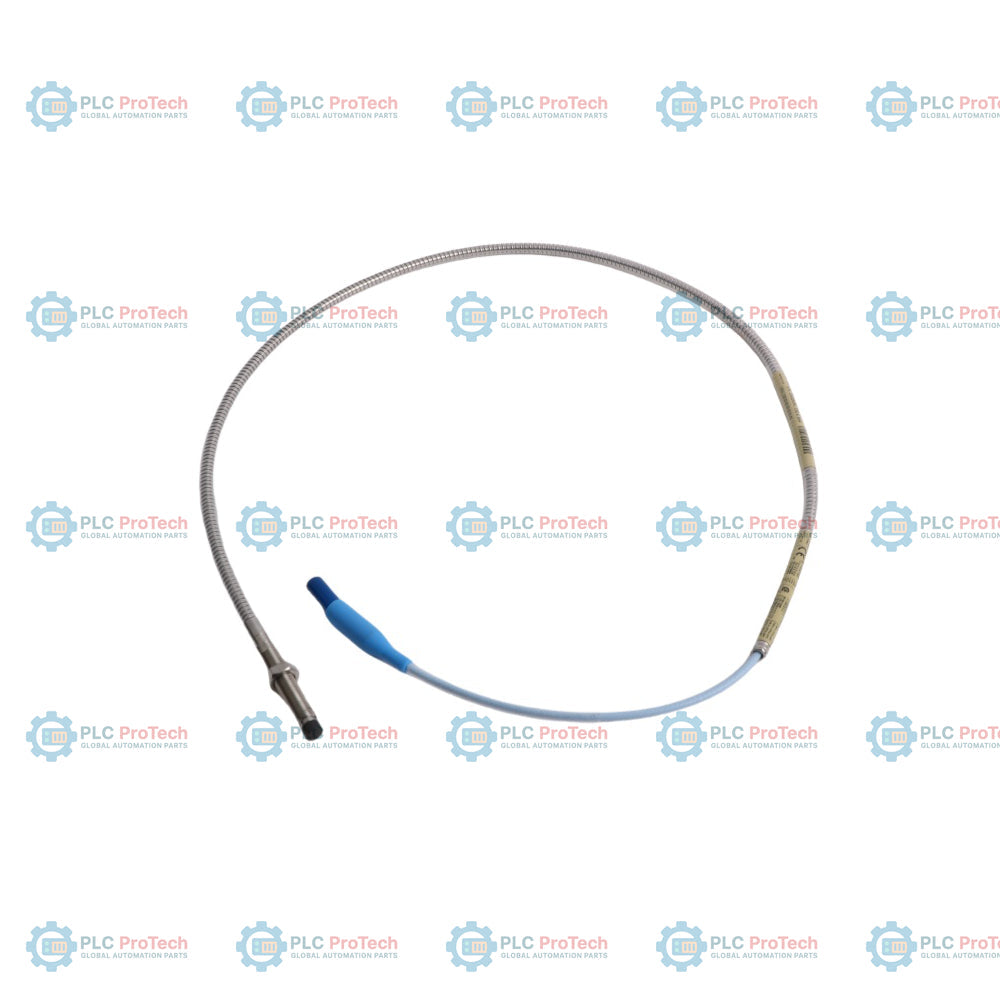

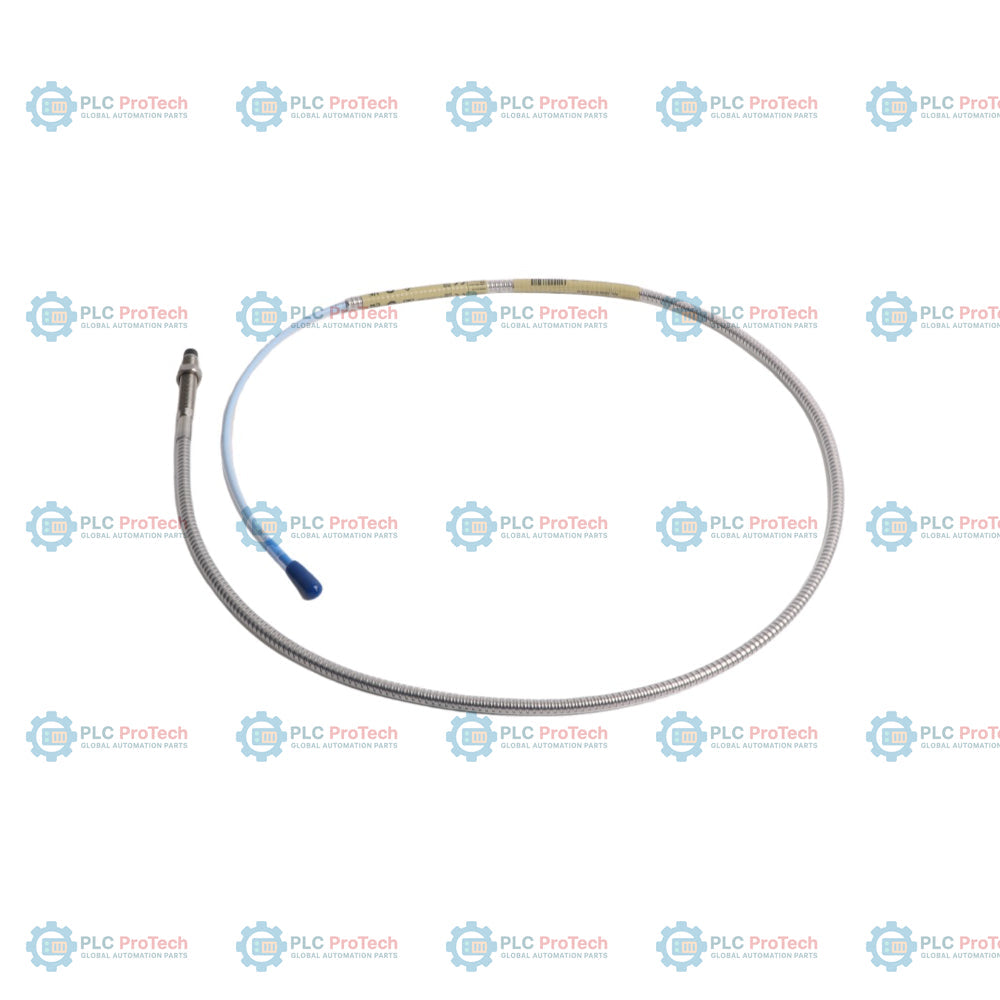

Il 330102-00-20-50-02-00 È un sensore di spostamento a correnti parassite di punta della serie Bently Nevada 3300 XL, progettato per misurazioni senza contatto di vibrazioni e posizione. In ambienti mission-critical come centrali elettriche con turbine a gas, raffinerie petrolchimiche e impianti minerari, questo 330102-00-20-50-02-00 La sonda funge da ingresso sensoriale principale per i sistemi di protezione delle macchine (MPS). Monitorando le vibrazioni radiali, l'allineamento dell'albero e la spinta assiale con precisione micrometrica, fornisce un preavviso dell'usura meccanica o di un guasto imminente. Questa configurazione specifica presenta un cavo completamente corazzato e un corpo filettato 3/8-24 UNF, garantendo durata nelle applicazioni industriali ad alto stress, dove la protezione meccanica e l'integrità del segnale sono fondamentali per evitare costosi tempi di fermo non pianificati.

Scomposizione dei suffissi

La stringa alfanumerica della 330102-00-20-50-02-00 ne definisce le caratteristiche fisiche ed elettriche come segue:

• 330102: Modello base per la sonda di prossimità 3300 XL da 8 mm con filettatura 3/8-24 UNF.

• -00 (Lunghezza non filettata): Specifica che il corpo della sonda è completamente filettato (0 pollici non filettati).

• -20 (Lunghezza complessiva del corpo): Indica una lunghezza complessiva del corpo di 2,0 pollici, consentendo l'installazione a profondità ridotta o media.

• -50 (Lunghezza totale): Imposta la lunghezza elettrica totale a 5,0 metri (16,4 piedi), integrata per le calibrazioni standard del Proximitor.

• -02 (Connettore/Cavo): Dotato di un connettore coassiale Miniature ClickLoc e di un cavo standard con armatura protettiva.

• -00 (Approvazione dell'ente): Versione standard senza approvazioni specifiche di enti per aree pericolose.

Specifiche tecniche

Approfondimenti sull'hardware e domande frequenti

Questa sonda da 5,0 metri è compatibile con un Proximitor da 9,0 metri?

No. La lunghezza elettrica totale della sonda e di qualsiasi cavo di prolunga deve corrispondere alla calibrazione specifica del sensore Proximitor. L'utilizzo di una sonda da 5.0 metri con un Proximitor da 9.0 metri causerà un errore di "Fattore di scala", con conseguenti letture errate delle vibrazioni.

Quali sono i vantaggi del connettore ClickLoc?

Il connettore ClickLoc sul 330102-00-20-50-02-00 fornisce una connessione sicura e resistente alle vibrazioni. È progettato per impedire scollegamenti accidentali e non richiede utensili speciali per l'accoppiamento, garantendo una trasmissione affidabile del segnale negli alloggiamenti di macchinari soggetti a forti vibrazioni.

Questa sonda può resistere all'esposizione all'olio per turbine?

Sì. Le sonde 3300 XL sono fabbricate con materiali altamente resistenti alla maggior parte dei lubrificanti e dei solventi industriali. I contatti placcati in oro e la punta in Ryton garantiscono stabilità a lungo termine anche negli ambienti chimicamente aggressivi presenti nelle turbine a vapore e a gas.

Guida tecnica e all'installazione

Impostazione della tensione di gap

Per un sistema standard 3300 XL da 8 mm, la sonda deve essere "gappata" al punto medio del suo intervallo lineare. Collegare un voltmetro ai terminali "OUT" e "COM" del Proximitor e regolare la posizione della sonda finché la tensione CC non indica -10.0 VCC. In questo modo la sonda dispone di un margine uguale per misurare i picchi di vibrazione positivi e negativi.

Protezione del connettore e coppia di serraggio

Durante l'installazione del 330102-00-20-50-02-00, non serrare eccessivamente la sonda nel supporto di montaggio. Utilizzare una chiave dinamometrica calibrata e seguire le linee guida di Bently Nevada (in genere 5.1 N-m o 45 in-lb per filettature 3/8-24). Assicurarsi che il connettore ClickLoc sia pulito e asciutto; se è presente umidità, utilizzare un protettore per connettori o un tubo termorestringente specializzato per evitare derive del segnale.

Gestione dei cavi e messa a terra della corazza

Il cavo corazzato protegge la linea coassiale interna da schiacciamento e abrasione fisici. Assicurarsi che la corazza non venga utilizzata come percorso principale di messa a terra; il sistema deve essere messo a terra solo all'estremità del Proximitor. Evitare di instradare il cavo corazzato parallelamente alle linee CA ad alta tensione per prevenire rumore elettromagnetico indotto nel segnale di vibrazione.
