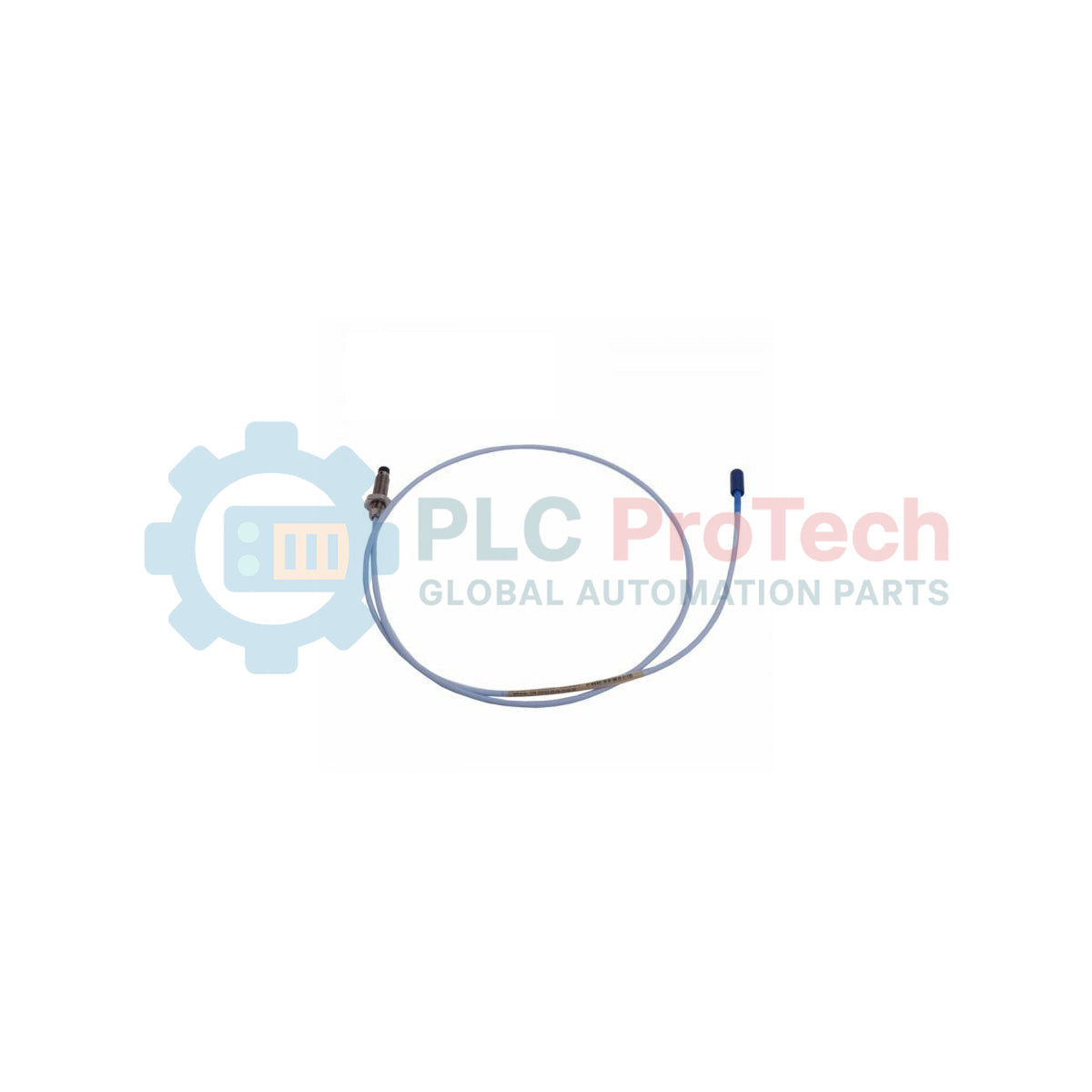

330104-00-08-90-02-CN | Bently Nevada | Sonda di prossimità 3300 XL da 8 mm

Descrizione

La 330104-00-08-90-02-CN è una sonda di prossimità metrica da 8 mm progettata per il sistema di trasduttori di prossimità 3300 XL da 8 mm, che utilizza il principio delle correnti parassite senza contatto per fornire una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e una superficie conduttiva osservata. Progettata specificamente per misurare sia i valori di posizione statica sia quelli di vibrazione dinamica, opera come elemento fondamentale nei sistemi di monitoraggio delle condizioni delle macchine, principalmente impiegati su macchine con cuscinetti a film fluido, nonché per il riferimento Keyphasor e le misurazioni della velocità.

La sonda 330104-00-08-90-02-CN è dotata di un rivestimento protettivo standard in acciaio inossidabile, che fornisce una robusta protezione fisica al cavo triassiale da 75 ohm. Pienamente conforme allo Standard (4ª edizione) dell'American Petroleum Institute (API) 670 per la configurazione meccanica, l'intervallo lineare, la precisione e la stabilità della temperatura quando configurata come sistema standard da 5 metri, questa sonda garantisce la piena compatibilità con i modelli precedenti e la completa intercambiabilità dei componenti nelle serie 3300 e 3300 XL. Ciò elimina la necessità di abbinare i singoli componenti per lotto o di eseguire la taratura su banco.

Caratteristiche

• Rivestimento protettivo integrato in acciaio inossidabile: Realizzato con un rivestimento protettivo flessibile in acciaio inossidabile AISI 302 o 304 e una guaina esterna in FEP per proteggere il cavo dai fattori ambientali fisici aggressivi degli ambienti industriali.
• Avanzato sistema di collegamento del cavo: Realizzato con lo stampaggio brevettato TipLoc per garantire un collegamento altamente resistente tra la punta della sonda e l'involucro, insieme a un design CableLoc brevettato che offre una resistenza massima alla trazione di 330 N (75 lbf).
• Connettori ClickLoc placcati in oro: Dotati di connettori ClickLoc in ottone o rame al berillio placcati in oro e resistenti alla corrosione, che richiedono solo un serraggio manuale per ottenere un bloccaggio sicuro che impedisce l'allentamento.
• Compatibilità con i modelli precedenti: Completamente intercambiabile e compatibile con i modelli precedenti dei componenti dei sistemi di trasduttori di prossimità serie 3300 da 5 mm e 8 mm non XL.
• Punta in plastica PPS robusta: incapsulata in plastica di solfuro di polifenilene (PPS) ad alta resistenza per proteggere la bobina della sonda dagli urti fisici e dall'esposizione chimica.

Applicazioni

• Turbomacchine e compressori: misurazione delle vibrazioni radiali e della posizione assiale su macchinari ad alta velocità con cuscinetti a film fluido.
• Rilevamento industriale della velocità: funge da sensore di riferimento Keyphasor per la velocità della macchina, le misurazioni dell'angolo di fase e i circuiti di protezione contro il fuorigiri.
• Impianti idroelettrici e turbine a gas: allineamento critico degli alberi, monitoraggio dell'espansione termica strutturale e profilazione dell'eccentricità dinamica del rotore.

Informazioni per l'ordinazione

Le informazioni per l'ordinazione si applicano alle sonde di prossimità 3300 XL da 8 mm, metriche (modello 330104):

Specifiche tecniche

Elettriche

Meccaniche

Ambientale

Linee guida per l'installazione

• Dimensioni minime del bersaglio: Il diametro della superficie piana del bersaglio deve essere di almeno 15.2 mm (0.6 in). Il diametro minimo consigliato dell'albero è di 76.2 mm (3 in) per mantenere la calibrazione del fattore di scala nominale.
• Prevenzione della diafonia: Mantenere una distanza minima di separazione di 40 mm (1.6 in) per le misurazioni della posizione assiale, oppure di 38 mm (1.5 in) per le configurazioni di vibrazione radiale, per limitare la diafonia del sistema al di sotto di 50 mV.
• Raggio di curvatura del cavo: Rispettare rigorosamente il raggio di curvatura minimo consentito del cavo, pari a 25.4 mm (1.0 in), lungo tutti i tratti armati e non armati.
• Limiti di coppia del corpo: Quando si avvita nella staffa metrica, serrare il corpo della sonda a una coppia standard di 11.2 Nm (100 inlbf). Non superare il limite nominale massimo di 33.9 Nm (300 inlbf).
• Serraggio dei connettori: Avvitare a mano i connettori ClickLoc fino allo scatto del meccanismo interno. Non utilizzare pinze o utensili meccanici, salvo quando regolazioni esplicite dell'interfaccia non-XL richiedano un ulteriore 1/8 di giro.

Conformità e certificazioni

• Direttiva EMC: Conforme agli standard EN61000-6-2 ed EN61000-6-4 della Direttiva 2004/108/CE della Comunità Europea.
• Omologazioni marittime: Approvato secondo le regole ABS 2009 per le navi in acciaio.
• Omologazioni specifiche per Paese (CN): Certificato secondo i protocolli regionali specifici per Paese relativi alle aree pericolose, come indicato dal suffisso dell'opzione CN.
