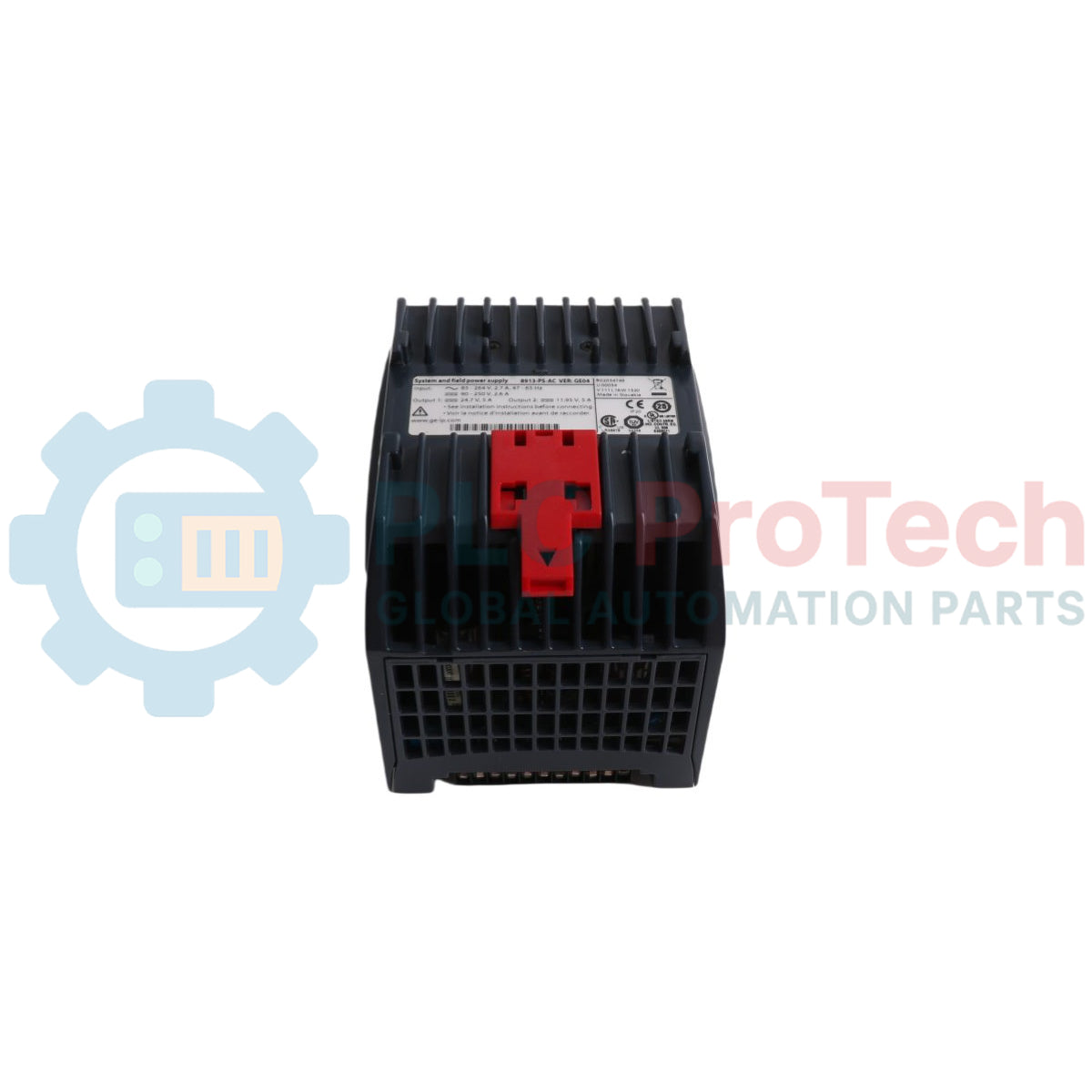

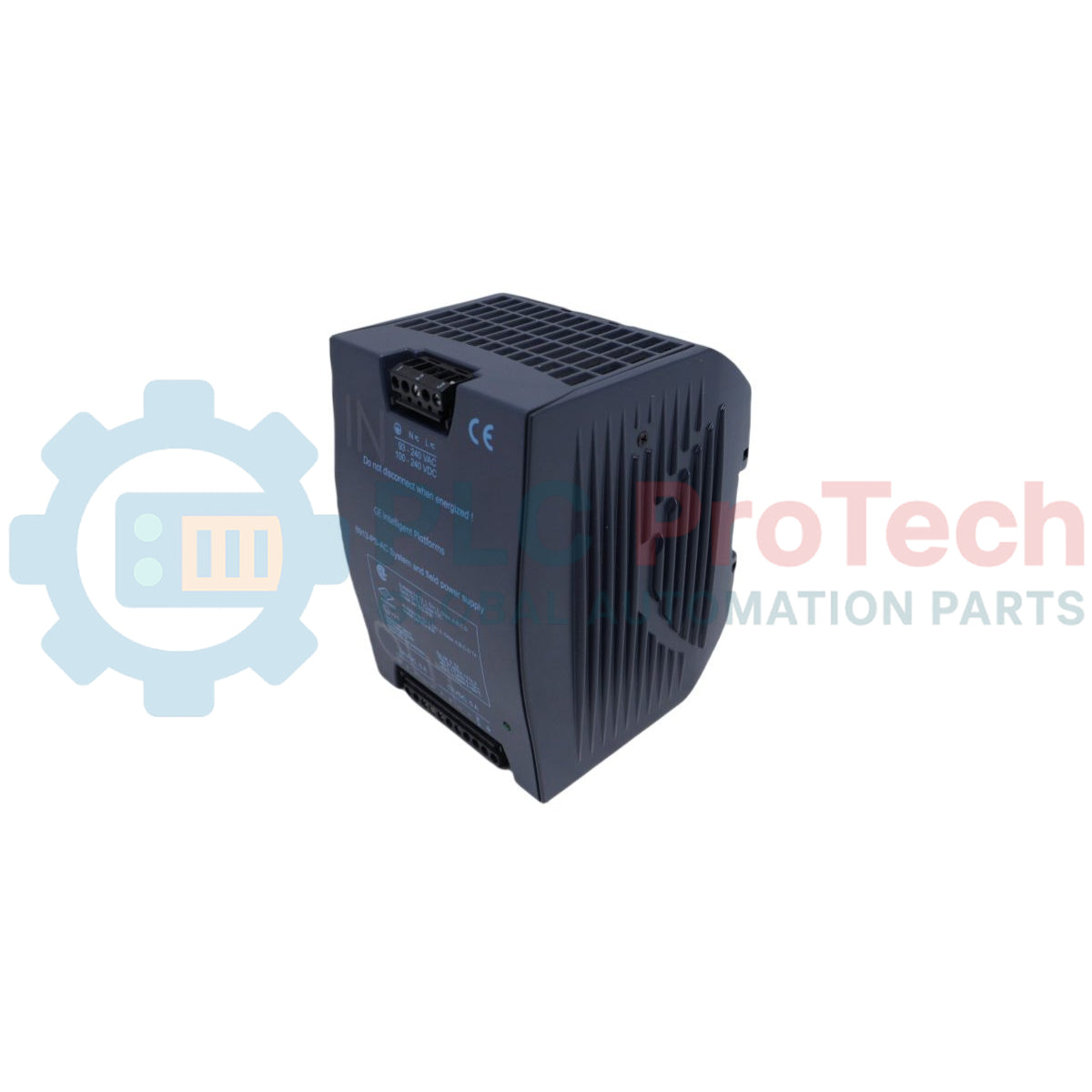

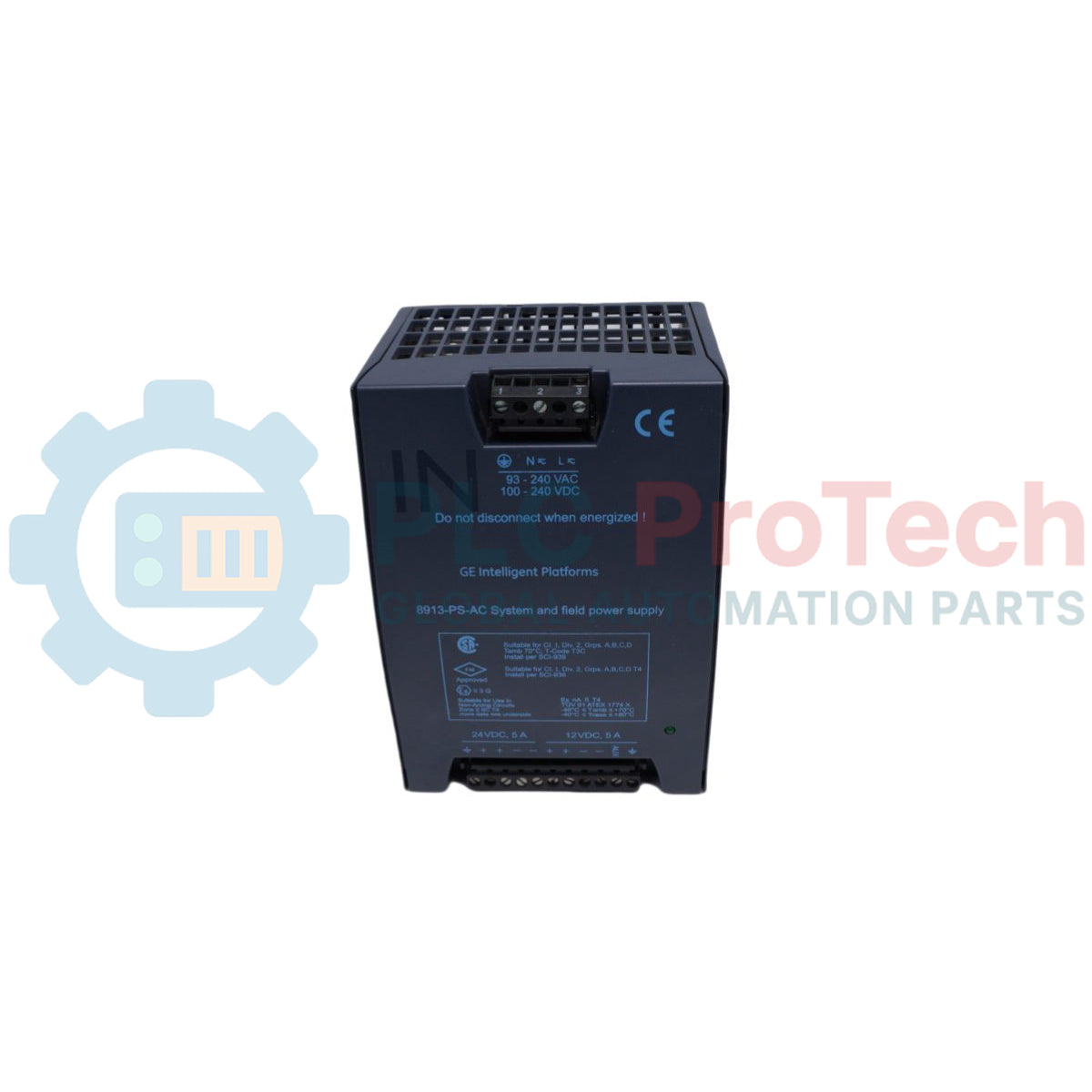

Alimentatore del sistema Emerson GE PAC8000 MTL8000 8913-PS-AC

Panoramica del prodotto

Il modulo di sistema e alimentazione sul campo 8913-PS-AC è un'unità ad alta disponibilità e doppia tensione, progettata per le piattaforme Process I/O PAC8000 e MTL8000. Sviluppata originariamente nell'ambito della famiglia MTL Instruments e storicamente integrata nelle architetture di controllo discrete di General Electric (GE) ed Emerson, questa robusta unità di alimentazione fornisce un'uscita a doppio rail altamente sincronizzata: 12 VCC a 5 A dedicati alla logica interna del sistema di dorsale e 24 VCC a 5 A configurati per i circuiti di strumentazione ausiliaria sul campo. Le operazioni industriali critiche, tra cui piattaforme petrolifere offshore, impianti di trattamento chimico e stazioni di trasmissione del gas, si affidano all' 8913-PS-AC (8913-PS-AC) per mantenere una telemetria di processo deterministica. Supportando i collegamenti paralleli diretti per la ridondanza strutturale N+1 e disponendo di rigorose certificazioni Class I, Division 2 per ambienti esplosivi, questo modulo di alimentazione isola i nodi dei controller a valle dalle devastanti sovratensioni della rete, elimina le cadute durante le transizioni della rete e previene tempi di fermo catastrofici dell'impianto.

Configurazione tecnica e pedigree della piattaforma

La topologia hardware e il monitoraggio del ciclo di vita multi-brand del modulo 8913-PS-AC ne stabiliscono la compatibilità con diverse infrastrutture di controllo di processo.

• Rail integrato a doppia tensione: Combina due funzioni distinte di distribuzione dell'alimentazione in un singolo slot dello chassis, generando un circuito regolato a 12 VCC per pilotare i backplane attivi dei processori e, contemporaneamente, un circuito a 24 VCC per alimentare i sensori di processo esterni.

• Supporto della ridondanza parallela N+1: Dotato di reti interne di diodi di disaccoppiamento che consentono di collegare direttamente più schede di alimentazione 8913 a un singolo bus di alimentazione, garantendo la condivisione ininterrotta del carico in caso di guasto dell'alimentazione primaria.

• Certificazione per aree pericolose: Progettato con componenti a stato solido antiscintilla, garantisce la piena conformità internazionale per l'installazione sicura in aree pericolose di Zona 2, Gruppo di gas IIC T4 e Classe I, Divisione 2.

• Legacy della piattaforma con più marchi: Condivide parametri identici di forma, installazione e funzionalità tra diverse designazioni OEM, consentendo la sostituzione o l'intercambiabilità senza problemi con apparecchiature legacy contrassegnate con i marchi Eaton, MTL Instruments, GE Intelligent Platforms o della serie Emerson PAC8000.

Dati sulle prestazioni e specifiche tecniche

Domande frequenti sul ciclo di vita e sulla compatibilità dell'hardware

Perché il manuale tecnico dell'8913-PS-AC è gestito da Eaton mentre il componente appartiene ai sistemi GE o Emerson?

L'8913-PS-AC è stato originariamente progettato da MTL Instruments come alimentatore principale di dorsale per l'I/O di processo MTL8000. GE e successivamente Emerson hanno adottato questa serie hardware come componente OEM per i loro sistemi di controllo distribuito PAC8000. Poiché Eaton ha acquisito MTL Instruments, Eaton continua a gestire i dati di produzione fondamentali e le schede tecniche, mentre l'unità rimane un componente di ricambio standard nei rack industriali GE ed Emerson.

In che modo il modulo segnala al controller principale il verificarsi di un guasto del circuito interno?

Il connettore di uscita dispone di un circuito terminale ausiliario dedicato sul Pin 10, etichettato come segnale di assenza alimentazione. Questo contatto attivo di caduta monitora in tempo reale l'integrità della linea di alimentazione e si apre immediatamente se i parametri di conversione interni non sono corretti o se l'alimentazione della rete in ingresso si interrompe, consentendo alla CPU supervisore di eseguire una sequenza di arresto ordinata.

Questo modulo di alimentazione CA è in grado di gestire linee di ingresso CC ad alta tensione in infrastrutture pesanti?

Sì. Il circuito raddrizzatore d'ingresso interno è progettato per offrire flessibilità con doppia sorgente. Accetta un'alimentazione a corrente alternata standard compresa tra 85 e 264 VAC e può funzionare anche con un'alimentazione a corrente continua compresa tra 90 e 264 VDC, senza richiedere ponticelli hardware o modifiche.

Protocollo di ingegneria sul campo e installazione

• Mappatura dei pin dei terminali e allineamento delle tensioni:

  Durante l'installazione del blocco di uscita, seguire la disposizione dei pin dei terminali per evitare danni da tensioni incrociate. Collegare le linee di alimentazione ausiliaria a 24 VDC tra i Terminali 2 e 3 (Positivo) e i Terminali 4 e 5 (Negativo). Collegare le linee della logica di sistema principale a 12 VDC tra i Terminali 6 e 7 (Positivo) e i Terminali 8 e 9 (Negativo). Assicurarsi che il Terminale 1 e il Terminale 11 siano collegati direttamente a una barra di messa a terra protettiva a bassa impedenza, per garantire la conformità EMC agli standard EN 61000.

• Gestione termica e vincoli di spazio libero per il flusso d'aria:

  Il modulo è progettato per funzionare in un intervallo ambientale esteso da -40 a +70 °C. Tuttavia, per sostenere un profilo di carico massimo di 5 A in condizioni di temperatura ambiente elevata, è necessario montare il modulo orizzontalmente sulla base certificata per guida DIN. Mantenere uno spazio libero minimo di 3 cm sopra e sotto le griglie di ventilazione del modulo per consentire un flusso d'aria convettivo senza ostacoli, evitando la formazione di sacche di calore localizzate che potrebbero deteriorare i condensatori elettrolitici interni.

• Kit di montaggio e involucri per forti vibrazioni:

  Per l'assemblaggio di pannelli standard, utilizzare il kit di installazione su guida DIN per impieghi gravosi 8413-FK-DN per fissare il modulo e proteggerlo dagli spostamenti meccanici a bassa frequenza. In ambienti industriali gravosi, come le sale macchine marine o le piattaforme con frantoi minerari, sostituire la clip standard con il kit di montaggio su pannello di superficie 8414-FK-SU per imbullonare direttamente la struttura di alimentazione al pannello posteriore strutturale, evitando disconnessioni dei contatti in presenza di forti vibrazioni.
