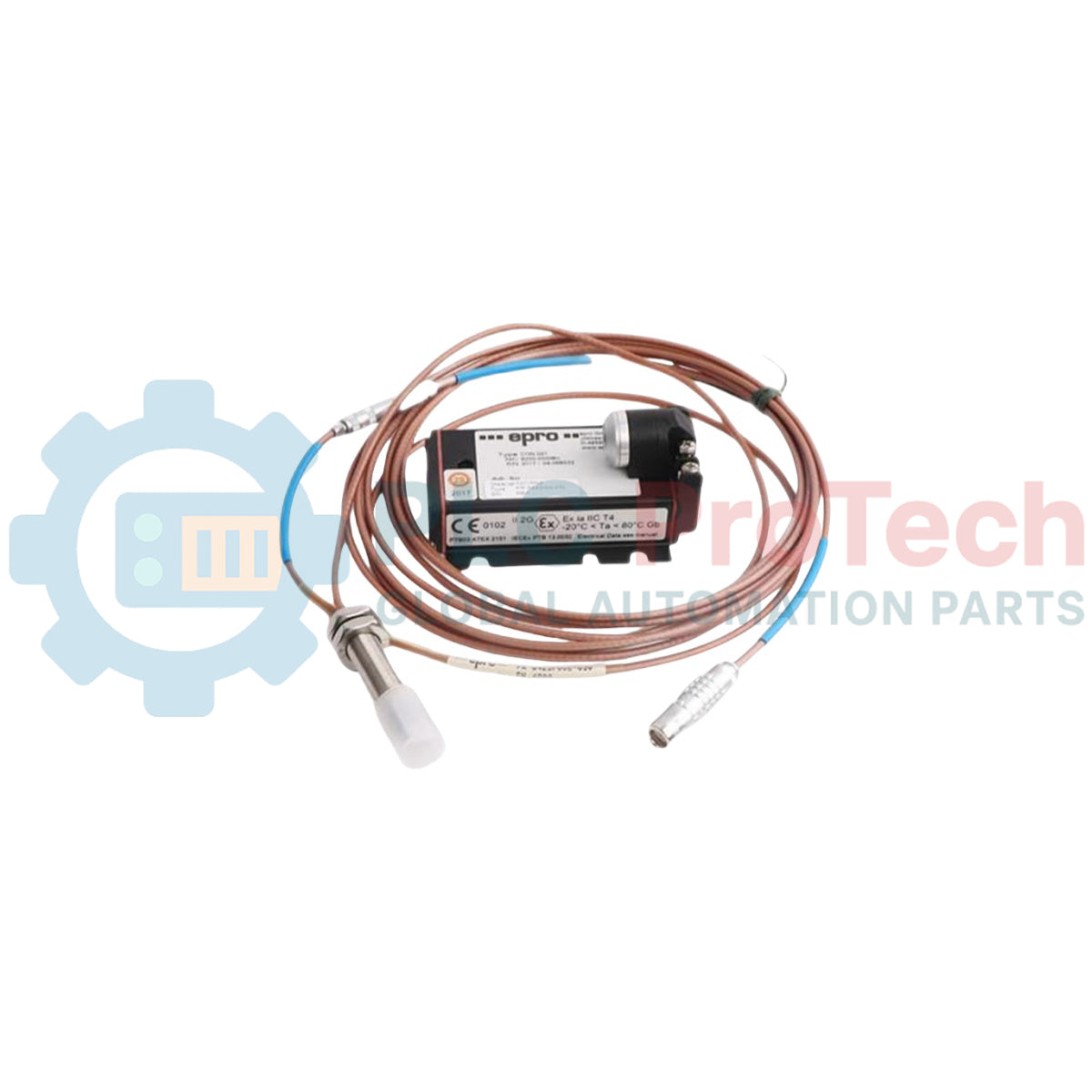

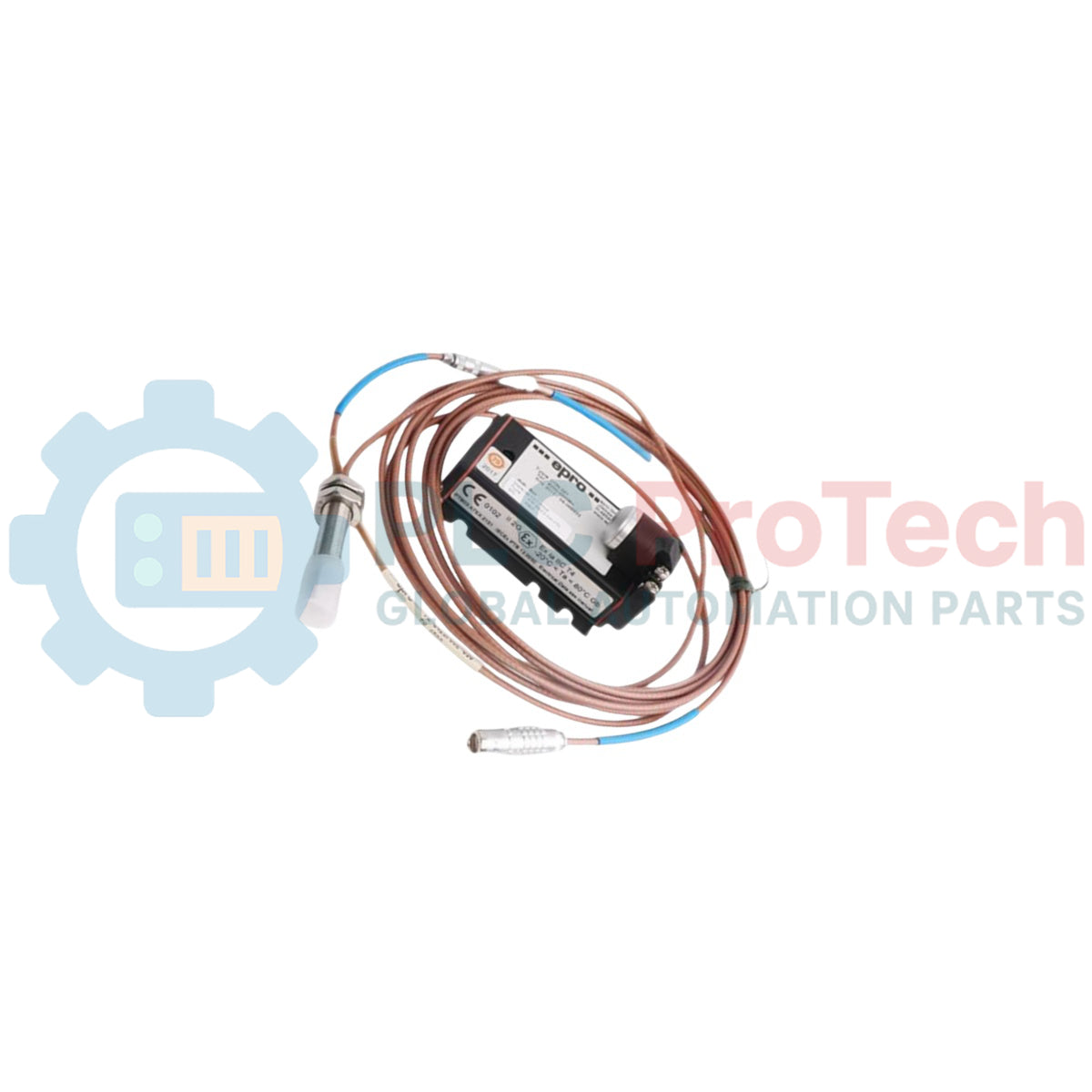

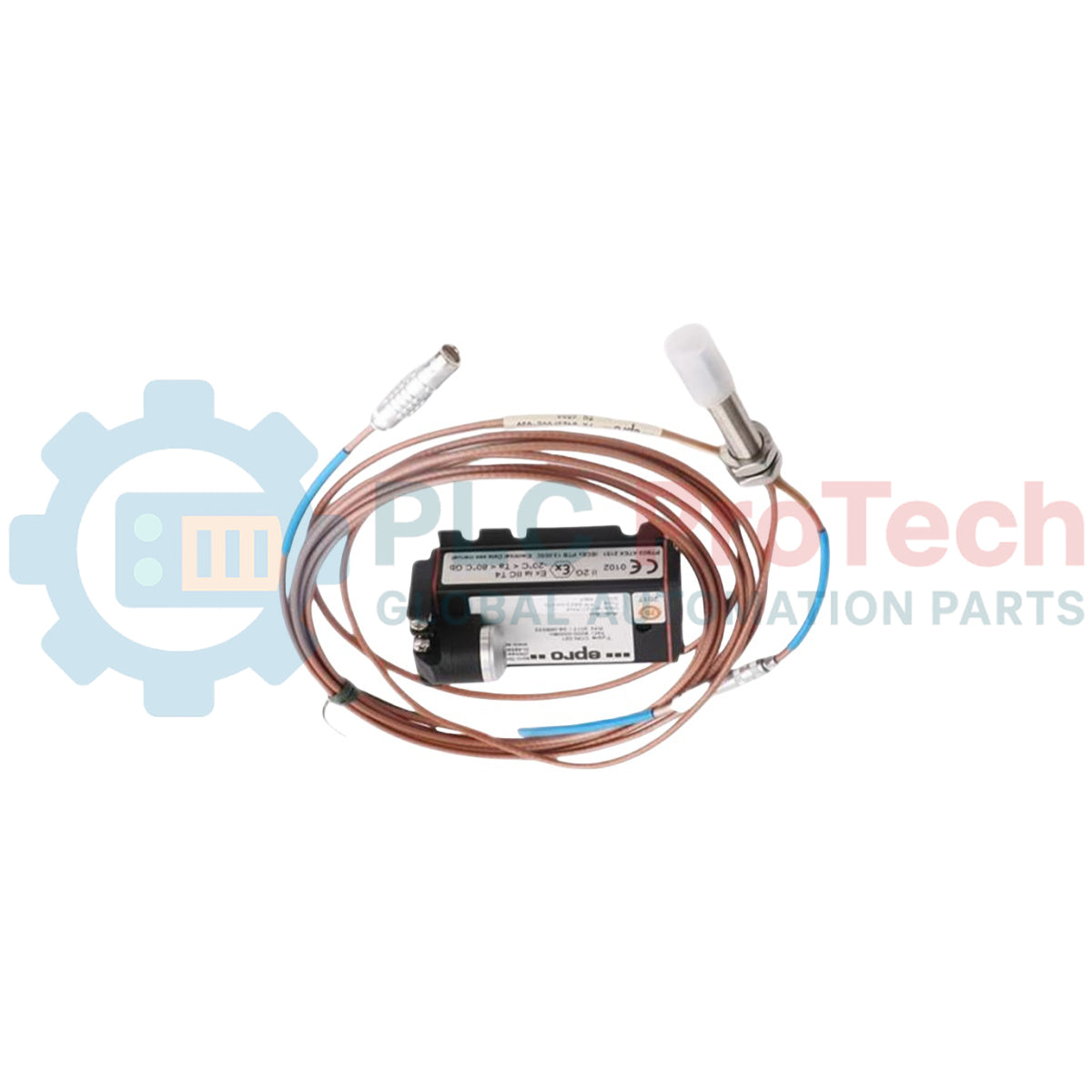

Emerson PR6423/XXX-X4X + CON021 EPRO sistema di trasduttore di prossimità a correnti parassite

Panoramica del prodotto

La serie Emerson EPRO PR6423 e CON021 costituisce un sistema completo di trasduttori di prossimità a correnti parassite, progettato per misurazioni ad alta precisione e senza contatto dello spostamento e delle vibrazioni. Questo sistema è un componente fondamentale dei monitor delle condizioni delle macchine CSI 6500 e MMS 6000, progettati specificamente per la protezione di macchinari rotanti critici come turbine a vapore e a gas, compressori centrifughi e pompe di alimentazione delle caldaie.

Il sistema genera un campo elettromagnetico ad alta frequenza sulla punta del  trasduttore di spostamento a correnti parassite PR6423 . Quando cambia la distanza tra il sensore e l'albero metallico, il  convertitore di segnale a correnti parassite CON021 rileva le variazioni nelle perdite dovute alle correnti parassite e le traduce in un segnale di tensione negativo altamente lineare. Noto per la sua stabilità in ambienti ad alta temperatura e alta pressione, il sistema EPRO PR6423 è lo standard del settore per la misurazione delle vibrazioni radiali dell'albero, della posizione della spinta assiale e dell'eccentricità dell'albero secondo gli standard API 670.

Architettura del sistema

La catena di misura è un'unità calibrata in fabbrica composta da:

• Trasduttore: PR6423 (gamma standard da 2,0 mm).

• Convertitore: CON021 (driver a gamma standard).

• Interconnessione: cavo integrato o di prolunga abbinato a una lunghezza elettrica di 8 metri (X4X).

Configurazione tecnica

Informazioni per l'ordine

Per garantire la compatibilità del sistema e l'accuratezza della calibrazione, per la serie EPRO vengono utilizzate le seguenti strutture dei numeri di parte:

Note tecniche e guida all'installazione

Calibrazione del loop e lunghezza del cavo:

Nel sistema di prossimità EPRO, il cavo è una parte attiva del circuito dell'oscillatore accordato. Il CON021 è calibrato specificamente per l'induttanza della stringa di 8 metri (X4X) . Accorciare il cavo aumenterà la sensibilità e ridurrà l'intervallo lineare, mentre allungarlo ridurrà la sensibilità. Non sono consentite riparazioni sul campo che prevedano giunzioni del cavo, poiché compromettono la schermatura EMI e l'impedenza del sistema.

Runout magnetico e materiale target:

Il sistema è calibrato per l'acciaio 42CrMo4. Se l'area target sull'albero presenta magnetismo residuo (runout magnetico) o è realizzata in una lega diversa, l'uscita del CON021 includerà falsi segnali di vibrazione. Assicurarsi che l'albero sia smagnetizzato e che la superficie target sia concentrica rispetto ai perni del cuscinetto.

Montaggio meccanico:

Il PR6423 deve essere montato su una staffa rigida per evitare che la "risonanza della staffa" venga interpretata erroneamente come vibrazione dell'albero. Utilizzare la tensione di uscita del CON021 per impostare il traferro; una lettura di -12,0 VCC indica che il sensore si trova al centro elettrico del suo intervallo lineare di 2,0 mm.

Protezione ambientale:

Sebbene il sensore PR6423 sia sigillato ermeticamente, il collegamento Lemo tra il sensore e il cavo di prolunga è un punto di guasto comune se esposto a olio o umidità. Per questo collegamento è obbligatorio utilizzare la guarnizione in PTFE fornita oppure una scatola di giunzione con grado di protezione IP65.

Risoluzione dei problemi e domande frequenti

D: È possibile sostituire un sensore PR6423 senza sostituire il CON021?

R: Sì, a condizione che il nuovo sensore abbia lo stesso codice della lunghezza totale del cavo (ad es. X4X per 8 m) dell'originale, poiché il CON021 è tarato sulla lunghezza totale, non sul singolo sensore.

D: Che cosa indica un'uscita costante da -0,5 V a -1,0 V dal CON021?

R: Di solito ciò indica una condizione di "cortocircuito" o di "fine corsa", in cui il sensore è fisicamente a contatto con l'albero oppure il cavo è schiacciato.

D: In che modo la temperatura influisce sul sistema EPRO?

R: Il PR6423 è dotato di compensazione della temperatura. Tuttavia, variazioni estreme possono causare una deriva del punto zero di circa 200 mV / 100° K. Di solito ciò è trascurabile per le vibrazioni, ma dovrebbe essere considerato per il monitoraggio di precisione della posizione assiale.
