Bently Nevada

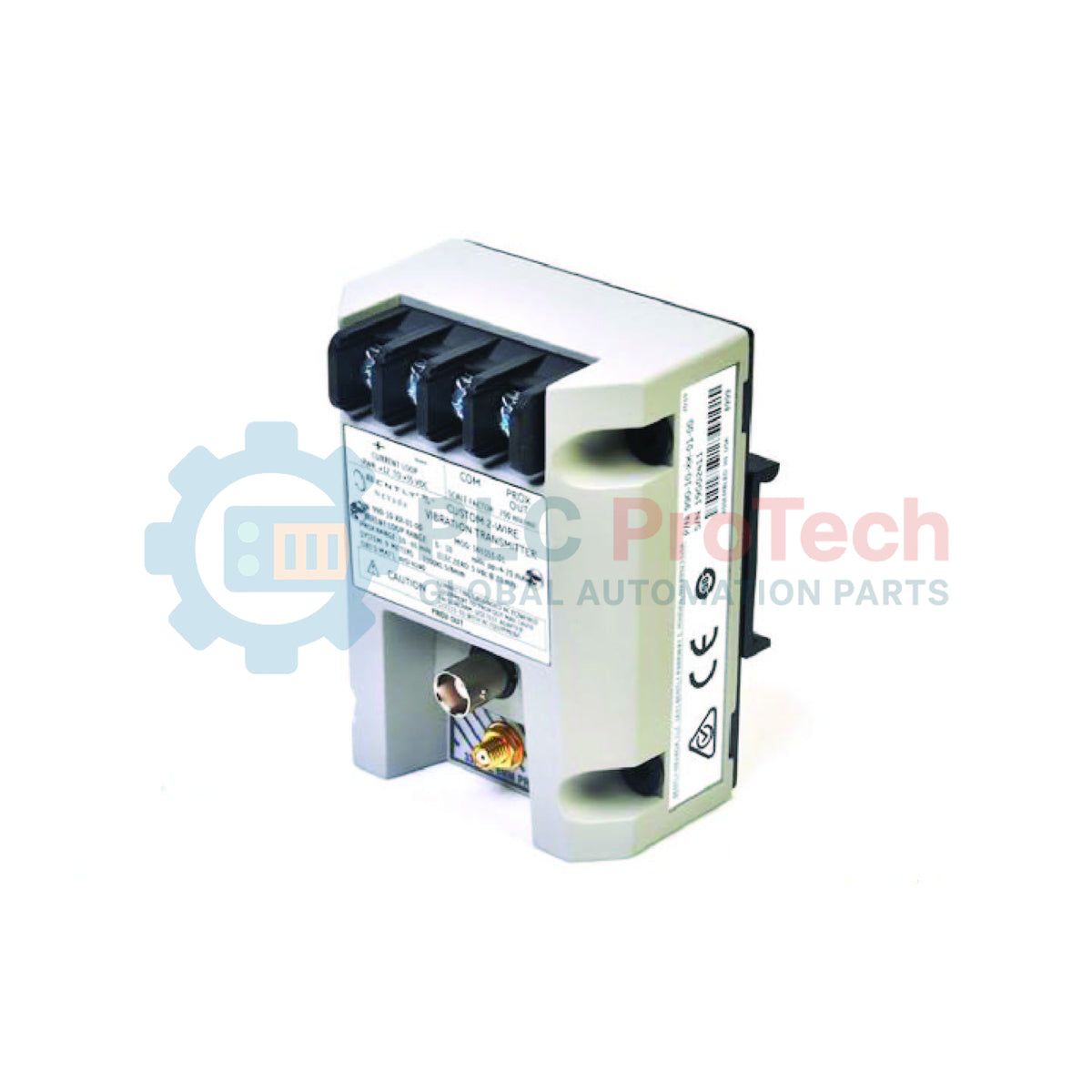

990-05-XX-01-CN MOD: 165335-01 | Bently Nevada | Trasmettitore di vibrazioni 990

SKU 165335-01

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 165335-01

  • Country of origin:United States

  • Product Type: Trasmettitore di vibrazioni da 990

  • Payment: T/T, Western Union

  • Weight: 430g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il modello 990-05-XX-01-CN MOD: 165335-01 è un trasmettitore di vibrazioni 990 a due fili, alimentato dal loop, progettato da Bently Nevada (un'azienda Baker Hughes) per fornire il monitoraggio continuo delle condizioni dei macchinari tramite collegamento diretto alle reti degli impianti industriali. Questo dispositivo installabile sul campo combina l'elettronica di elaborazione di un sensore di prossimità e di un trasmettitore in un unico alloggiamento compatto. Accetta segnali di ingresso ad alta frequenza provenienti da un sistema con sonda di prossimità a correnti parassite 3300 XL da 8 mm senza contatto e cavo di prolunga, convertendo le variazioni grezze del micro-gap in un loop di corrente analogico lineare da 4 a 20 mA. Ciò consente agli operatori dell'impianto di instradare i dati critici sulle vibrazioni radiali direttamente a sistemi di controllo distribuito (DCS), controllori logici programmabili (PLC) standard o semplici registratori di dati di processo, senza richiedere un sistema separato di protezione dei macchinari montato su rack.

Questa configurazione hardware precisa presenta una scala di misura a fondo scala calibrata in fabbrica di 0-5 mils pp (0-125 um pp), ottimizzata specificamente per il monitoraggio delle ampiezze delle vibrazioni radiali dell'albero nei macchinari rotanti. Il corpo del trasmettitore è dotato di clip standard per guida DIN da 35 mm per un montaggio a scatto rapido e sicuro in custodie di raccolta sul campo o scatole di giunzione locali. Certificato con l'opzione di approvazione dell'agenzia CN, questo hardware soddisfa rigorosi requisiti di sicurezza internazionali e regionali, inclusi gli standard ATEX/IECEx e cinesi NEPSI per aree pericolose nelle zone classificate. Il suffisso specializzato MOD: 165335-01 identifica una modifica ingegneristica controllata in fabbrica che garantisce un preciso abbinamento dei componenti interni o una regolazione mirata dei circuiti, adattata all'ottimizzazione delle metriche dei macchinari, mantenendo dimensioni fisiche identiche.

Caratteristiche

  • Configurazione a due fili, alimentata dal loop, che instrada un segnale analogico proporzionale da 4 a 20 mA direttamente alle schede di automazione DCS o PLC del sistema host.
  • Calibrazione standardizzata della scala lineare 0-5 mils picco-picco (0-125 um picco-picco) per misure ad alta precisione dello spostamento dell'albero.
  • Clip integrate per il montaggio su guida DIN da 35 mm per un'installazione sicura e senza utensili sulle guide standard degli involucri dei terminali.
  • Doppie certificazioni per zone pericolose, che combinano gli standard globali ATEX/IECEx con le marcature locali di sicurezza industriale cinese NEPSI.
  • Codice di modifica di fabbrica MOD: 165335-01 per l'ottimizzazione specializzata dei circuiti e la stabilità operativa specifica dell'applicazione.
  • Morsetto dinamico BNC isolato montato sul pannello frontale, che fornisce forme d'onda di tensione grezze e non condizionate per i raccoglitori di dati diagnostici locali.
  • Potenziometri di regolazione dello zero e dell'intervallo non interagenti, che consentono una verifica della calibrazione indipendente e senza interruzioni in condizioni operative sul campo.

Applicazioni

  • Monitoraggio autonomo delle vibrazioni radiali dell'albero sui cuscinetti a film fluido di compressori d'aria centrifughi industriali e turbo-ventilatori.
  • Integrazione diretta nel circuito di protezione degli asset per motori elettrici di impianti ausiliari di medie dimensioni e pompe centrifughe ad alta velocità.
  • Monitoraggio distribuito delle condizioni dei macchinari all'interno di stazioni remote per il trasporto di petrolio e gasdotti o di pompe per acqua di servizio.

Scomposizione della stringa delle opzioni

Posizione del codice opzione Valore dell'opzione selezionata Dettaglio tecnico
Numero di modello 990 Famiglia di prodotti Trasmettitore di vibrazioni 990
A: Opzione di fondo scala -05 Scala di misura da 0 a 5 mil da picco a picco (da 0 a 125 µm da picco a picco)
B: Opzione di lunghezza del sistema -XX Lunghezza configurabile del circuito di sistema (corrisponde alla progettazione di sonda/cavo)
C: Opzione di montaggio -01 Clip per guida DIN da 35 mm installate in fabbrica
D: Omologazione dell'ente -CN Omologazioni per aree pericolose ATEX/IECEx e NEPSI cinesi combinate
Codice di modifica MOD: 165335-01 Codice di modifica della configurazione hardware di fabbrica specializzata

Specifiche tecniche

Parametro Dettaglio
Produttore Bently Nevada (Baker Hughes)
Identificazione del codice componente 990-05-XX-01-CN MOD: 165335-01
Tipo di prodotto Trasmettitore di vibrazioni di prossimità a due fili
Calibrazione lineare a fondo scala Spostamento da 0 a 5 mil pp (da 0 a 125 µm pp), da picco a picco
Segnalazione dell'anello di uscita Anello di corrente proporzionale da 4 a 20 mA CC
Fattore di scala dell'uscita bufferizzata Nominale 7,87 V/mm (200 mV/mil) corrispondente alla tensione grezza del gap della sonda
Impedenza di uscita bufferizzata 10 kOhm nominali (Protetto contro i guasti da cortocircuito continuo)
Intervallo della tensione di alimentazione Alimentazione del circuito da +12 Vcc a +35 Vcc richiesta sui collegamenti dei morsetti
Compatibilità del nucleo del trasduttore Calibrato per circuiti con sonda di prossimità standard 3300 XL da 8 mm e cavo di prolunga
Capacità del blocco di cablaggio in campo Morsettiera che accetta sezioni dei fili fino a 1,5 mm quadrati (da 16 a 24 AWG)
Materiale di costruzione dell'involucro Struttura del corpo in policarbonato integrata con una piastra di base in alluminio
Peso netto del componente 0,43 kg (0,9 lbm)
Peso totale di spedizione 1,50 kg (3,3 lbm)
Limiti della temperatura di esercizio -35 °C a +85 °C
Limiti della temperatura di stoccaggio -51 °C a +100 °C
Indice di umidità relativa 95% massimo, condizioni atmosferiche senza condensa

Collegamenti/Interfacce

Elemento dell'interfaccia Assegnazione della funzione
Porta coassiale PROBE Punto di collegamento coassiale miniaturizzato che riceve il cavo di prolunga del trasduttore in ingresso
Morsetto + (SIG) Collegamento positivo del circuito di corrente che riceve gli ingressi di alimentazione del circuito da +12 a +35 Vcc
Morsetto - (COM) Collegamento negativo del circuito di corrente per il ritorno del segnale di misura regolato da 4 a 20 mA
Porta BNC BUF Presa BNC isolata sul pannello frontale che fornisce onde di tensione del sensore non condizionate

Linee guida per l'installazione

  • Fissaggio su guida DIN: Posizionare l'alloggiamento del trasmettitore direttamente sopra una guida DIN standard da 35 mm. Esercitare una pressione decisa verso il basso finché le clip in plastica integrate non scattano saldamente sulle flange della guida.
  • Isolamento del telaio: Assicurarsi che i piani di massa interni rimangano isolati dai percorsi delle canaline elettriche prive di rivestimento. La piastra posteriore del trasmettitore deve rimanere isolata dai telai strutturali del rack per eliminare i loop di massa a bassa tensione.
  • Verifica della lunghezza del sistema: Verificare che l'opzione relativa alla lunghezza del sistema (Opzione -XX) corrisponda esattamente alla lunghezza fisica combinata della sonda 3300 XL da 8 mm collegata e del cavo di prolunga, per mantenere una corretta scalatura.
  • Verifica diagnostica del segnale dinamico: Utilizzare il connettore coassiale BNC sul pannello frontale per collegarsi agli analizzatori di segnale locali. Questa porta bufferizzata fornisce un'onda di tensione grezza (200 mV/mil) senza alterare il monitoraggio del circuito di controllo primario da 4-20 mA.

FAQ

Come si comporta il modello 990-05-XX-01-CN MOD: 165335-01 sul loop da 4-20 mA in condizioni di «Probe NOT OK»?

Quando il trasmettitore rileva un guasto hardware - come un cavo della sonda interrotto, un cavo di prolunga in cortocircuito o una distanza del sensore che supera l'intervallo lineare calibrato - la logica diagnostica interna esclude l'uscita di vibrazione. Blocca la corrente del loop su uno stato di guasto distinto (in genere inferiore a 3,6 mA), consentendo al DCS o al PLC host di riconoscere immediatamente un guasto del sensore, anziché scambiare un canale inattivo per una vibrazione pari a zero.

Qual è la resistenza massima consentita del loop per questo trasmettitore quando è alimentato con una tensione standard di +24 Vdc?

La resistenza massima del loop è determinata dalla soglia minima della tensione di esercizio del trasmettitore, pari a 12 Vdc. Per un loop alimentato a +24 Vdc, la caduta di tensione massima consentita sui cavi di campo e sulle barriere di sicurezza è di 12 V (24V - 12V). In base a una corrente di guasto massima del loop di 22 mA, la resistenza totale massima consentita del loop si calcola come R = V / I = 12V / 0.022A, pari a circa 545 ohm. Il superamento di questa resistenza farà sì che l'uscita del trasmettitore vada prematuramente in saturazione in presenza di ampiezze di vibrazione elevate.

Il collegamento di un analizzatore di segnali dinamici alla porta BNC anteriore «BUF» causerà una caduta o una fluttuazione nel loop di controllo da 4-20 mA?

No. La porta di uscita BNC bufferizzata sul pannello frontale è completamente isolata dalla circuiteria primaria del loop di corrente da 4 a 20 mA. I tecnici sul campo possono collegare in qualsiasi momento acquisitori di dati dinamici o oscilloscopi per la ricerca guasti, senza compromettere la precisione del segnale né rischiare un arresto accidentale della macchina.

Qual è la finalità ingegneristica dei controlli di zero e span non interagenti in condizioni operative sul campo?

Sebbene il trasmettitore sia precalibrato in fabbrica su un target in acciaio AISI 4140, variabili minori sul campo, come la metallurgia specifica del target, la curvatura dell'albero o cavi di campo eccezionalmente lunghi, possono causare piccoli scostamenti. I potenziometri di zero e span non interagenti consentono ai tecnici sul campo di regolare l'uscita di corrente di base a 4 mA e quella a fondo scala di 20 mA in modo da adattarle alla geometria meccanica precisa dell'apparecchiatura, senza modificare la curva di linearità sottostante.
