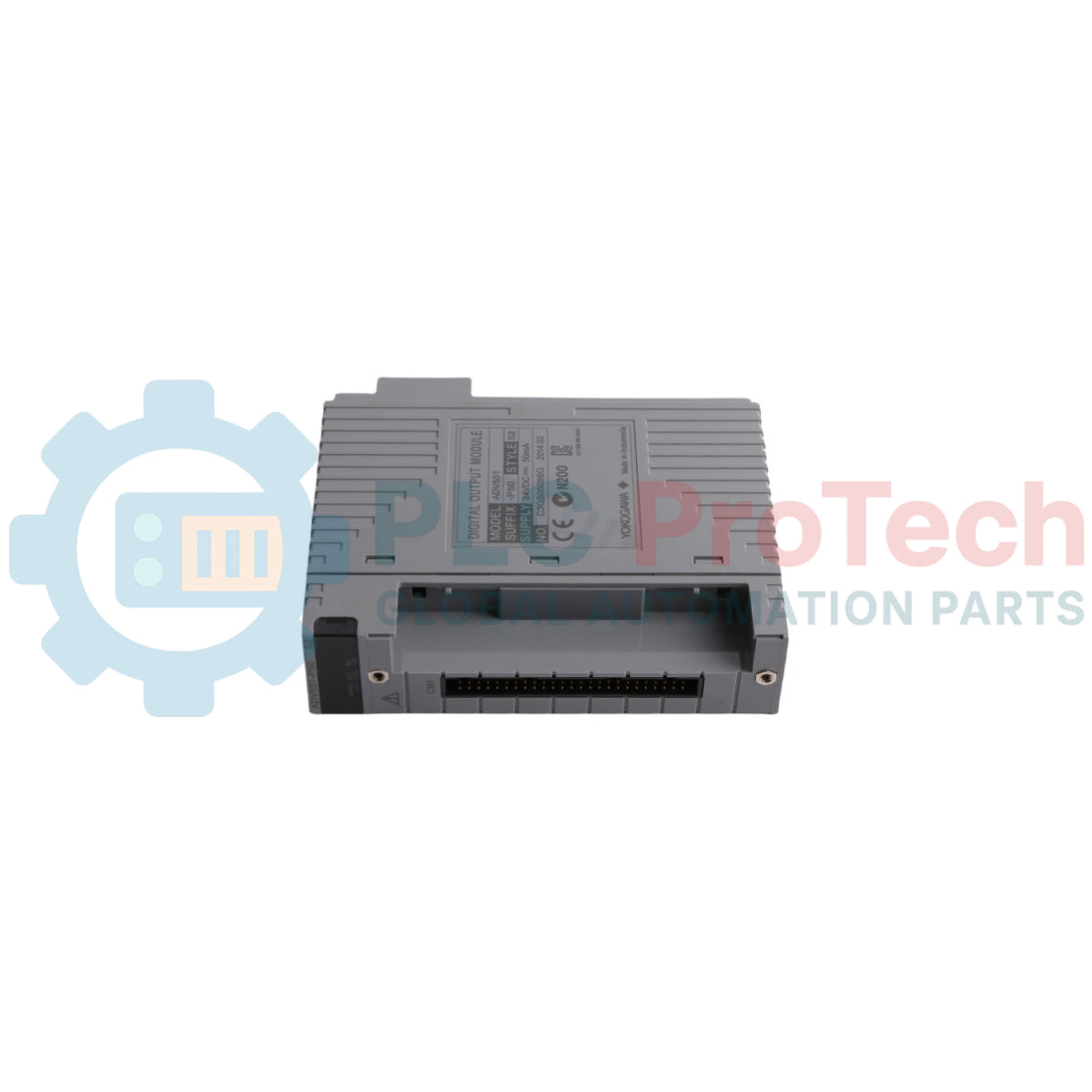

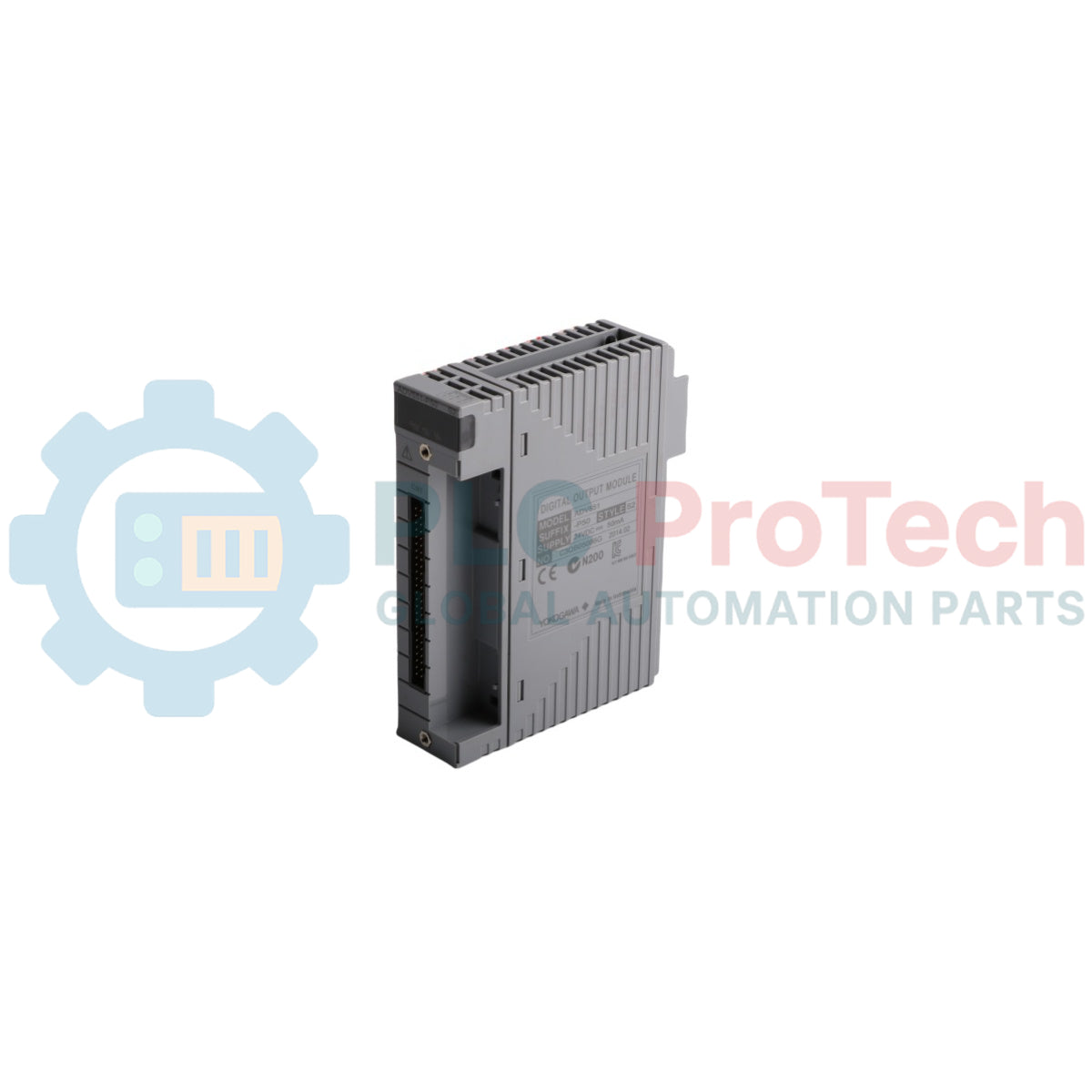

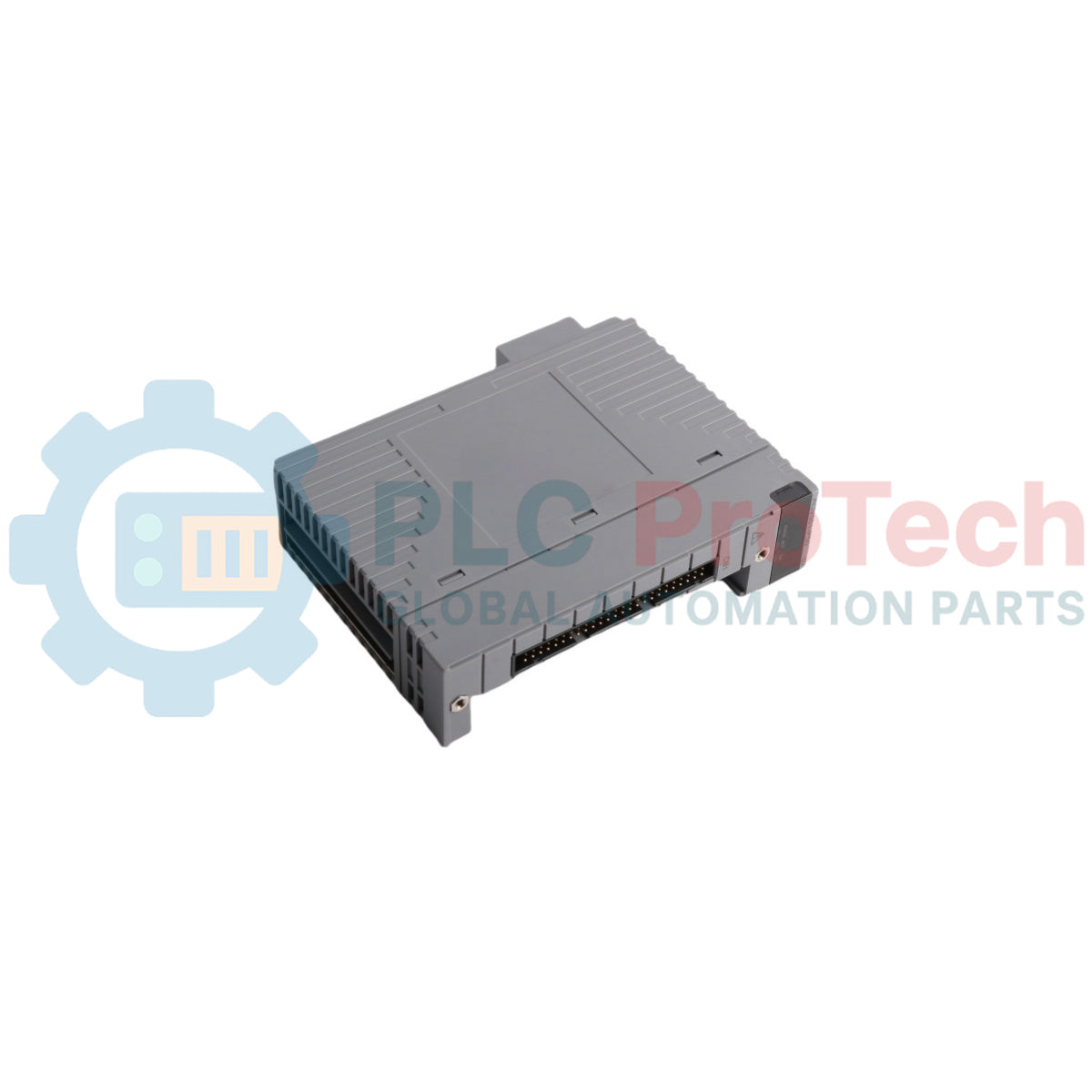

Modulo di uscita digitale Yokogawa CENTUM VP ADV551-P50 S2

Panoramica del prodotto

Lo Yokogawa ADV551-P50 S2 (ADV551-P50 S2) è un modulo di uscita digitale ad alta densità a 32 canali, progettato per il sistema di controllo distribuito (DCS) CENTUM VP. Questo modulo a pozzo di corrente è ampiamente utilizzato in grandi impianti industriali, tra cui raffinerie petrolchimiche, centrali elettriche e impianti di trattamento delle acque, dove l'azionamento continuo e affidabile delle valvole, la commutazione dei relè e il controllo degli indicatori sono fondamentali. Grazie al supporto di funzioni avanzate come l'uscita a larghezza d'impulso e l'uscita a proporzionalità temporale, il modulo offre un controllo estremamente versatile degli elementi di campo. La robusta barriera di isolamento tra i segnali di campo e la logica interna del sistema impedisce alle sovratensioni elettriche di propagarsi al backplane del controller, riducendo al minimo i guasti hardware, proteggendo gli asset di processo e garantendo il massimo tempo di attività nelle operazioni di processo critiche.

Analisi del suffisso

Il codice di designazione del sistema per il modulo ADV551-P50 S2 identifica la configurazione hardware precisa, le capacità funzionali e la revisione del progetto:

• ADV551: modello base per il modulo di uscita digitale isolato a 32 canali e 24 V DC.

• -P: dotato di funzioni di uscita a larghezza d'impulso e di uscita a proporzionalità temporale, oltre alle uscite di stato standard.

• 5: configurazione standard senza display LED di stato locali sul pannello anteriore e senza protezione antideflagrante specializzata.

• 0: tipo di progettazione base.

• S2: codice di stile che rappresenta il livello di revisione hardware, garantendo aggiornamenti dei componenti moderni e piena compatibilità retroattiva negli armadi CENTUM VP.

Specifiche tecniche

Domande frequenti tecniche

• D: Quali sono le differenze tra le funzioni di uscita dell'ADV551-P50 S2?

  R: Il modulo supporta tre modalità di uscita: uscita di stato standard (semplice controllo ON/OFF), uscita a larghezza d'impulso (generazione di impulsi singoli da 8 ms a 7200 s) e uscita a proporzionalità temporale (uscita modulata in base al ciclo di lavoro, utilizzata per il controllo proporzionale di sistemi di riscaldamento o dosaggio).

• D: Come sono raggruppati e isolati i 32 canali di uscita all'interno del modulo?

  R: I 32 canali sono suddivisi in due gruppi isolati da 16 canali, con ciascun gruppo che condivide una linea di ritorno comune negativa (-). Questa architettura a doppio comune fornisce un isolamento galvanico di 500 V AC tra i due gruppi, proteggendo il modulo dal rumore elettrico tra i canali o dai guasti dovuti a loop di massa.

• D: È necessaria un'alimentazione esterna per pilotare le uscite digitali?

  R: Sì. Poiché il modulo utilizza un formato di uscita a pozzo di corrente, è necessario collegare un'alimentazione esterna a 24 V DC (operante in un intervallo compreso tra 20,4 e 26,4 V DC) per pilotare i carichi di campo. L'elettronica interna assorbe fino a 60 mA da questa alimentazione esterna di campo.

Guida all'ingegneria e all'installazione

•  Quando si collega l'alimentazione esterna di campo a 24 V DC alla morsettiera, utilizzare una configurazione di alimentazione ridondante con diodi OR. In questo modo si impedisce che il guasto di una singola alimentazione disalimenti tutti i 32 canali di uscita digitale, situazione che potrebbe causare l'attivazione degli interblocchi di processo.

• Protezione con diodo di ricircolo per carichi induttivi: Quando si utilizzano le uscite a pozzo di corrente dell'ADV551-P50 S2 per commutare elementi di campo induttivi (come elettrovalvole o relè meccanici), installare sempre un diodo di ricircolo (diodo flyback) in parallelo al carico. Questo limita i picchi induttivi ad alta tensione generati durante la diseccitazione, prevenendo il degrado progressivo dei transistor di uscita interni del modulo.

• Collegamento e instradamento corretti dei cavi: Assicurarsi che il cavo dedicato AKB331 o il cavo con connettore MIL sia bloccato saldamente nel connettore anteriore del modulo. Instradare questi cavi di segnale all'interno dell'armadio attraverso canaline dedicate, separandoli dalle sbarre di distribuzione CA ad alta tensione di almeno 10 cm per eliminare l'accoppiamento del rumore capacitivo.
