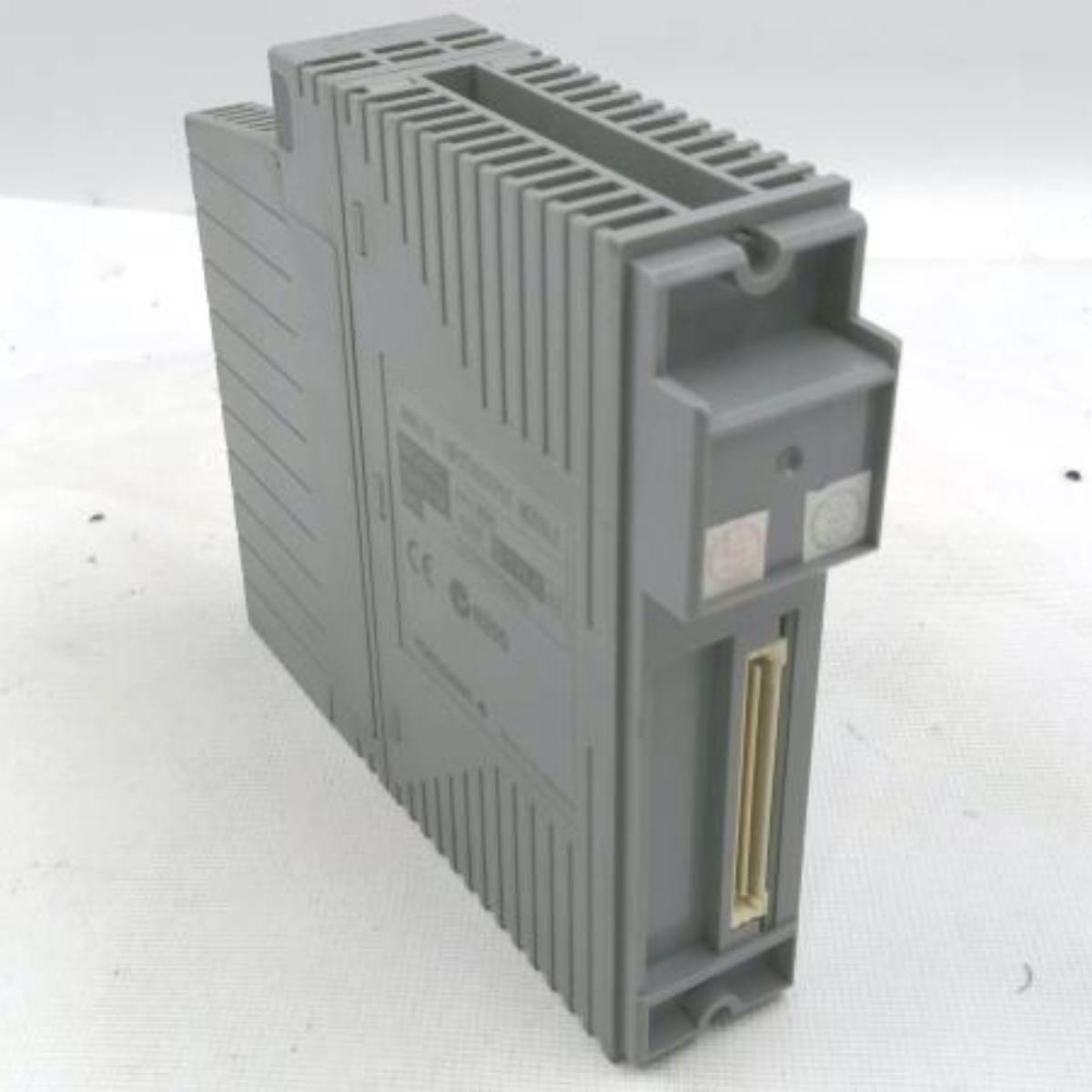

Yokogawa AAI835-S03 CENTUM VP Modulo I/O analogico

SKU AAI835-S03

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Yokogawa

  • Product No.: AAI835-S03

  • Country of origin:Japan

  • Product Type: Modulo I/O analogico

  • Payment: T/T, Western Union

  • Weight: 300g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Lo Yokogawa AAI835-S03 (sostituito da AAI835-S53) è un modulo I/O analogico ad alta affidabilità appartenente alla serie di sistemi di controllo distribuito (DCS) CENTUM VP. Operando con loop di strumentazione industriale standard da 4 a 20 mA, questo modulo fornisce 4 canali di ingresso isolati e 4 canali di uscita isolati. La configurazione dello specifico suffisso identifica questo hardware come un tipo standard realizzato senza protezione antideflagrante integrata. Per garantire il funzionamento continuo dei loop in ambienti pericolosi, il dispositivo è configurato con un'opzione di rivestimento conformale resistente alla corrosione chimica ISA Standard G3, insieme a una qualifica per la resistenza a temperature estese, da -20 a 70 degC. Ogni percorso di campo è completamente isolato dal backplane del sistema e dai canali adiacenti, consentendo l'installazione diretta in architetture di sistema a doppia ridondanza.

Caratteristiche

  • Fa parte della piattaforma di controllo di processo CENTUM VP, che supporta configurazioni a doppia ridondanza.
  • Completo isolamento elettrico tra canali e tra campo e sistema.
  • Capacità integrata di alimentazione dei trasmettitori, direttamente incorporata nei loop di ingresso in corrente.
  • Maggiore durata grazie al rivestimento conformale ISA Standard G3 per atmosfere aggressive.
  • Design termico per temperature ambiente estese, qualificato per il funzionamento da -20 fino a 70 degC.
  • Supporta sovrapposizioni di dati digitali tramite comunicazione HART nativa.

Applicazioni

  • Controllo simultaneo del posizionamento delle valvole e monitoraggio dei trasmettitori di portata.
  • Loop ad alta integrità che richiedono l'isolamento tra canali per prevenire guasti dovuti a loop di massa.
  • Architetture di controllo distribuito situate in condizioni ambientali corrosive o in aree non climatizzate.
  • Settori di processo critici che richiedono il funzionamento continuo tramite configurazioni I/O a doppia ridondanza.

Informazioni per l'ordinazione

Codice modello/suffisso Specifica dell'opzione
AAI835 Modulo I/O analogico (da 4 a 20 mA, ingresso a 4 canali/uscita a 4 canali, canali isolati)
-S -S
0 (5) Tipo standard
3 Senza protezione antideflagrante

Con opzione ISA Standard G3 e opzione di temperatura (da -20 a 70 °C)

Specifiche tecniche Elementi
Specifiche Produttore
Yokogawa Modello
AAI835-S03 (sostituito da AAI835-S53) Numero di canali I/O
Ingresso a 4 canali / uscita a 4 canali, canali isolati Segnale I/O
Corrente di ingresso consentita 25 mA
Tensione di tenuta

Tra ingresso e sistema: 500 V CA, per 1 minuto




Tra i canali di ingresso: 500 V CA, per 1 minuto




Tra ingresso/uscita e sistema: 500 V CA, per 1 minuto




Tra i canali di ingresso/uscita: 500 V CA, per 1 minuto

Resistenza d'ingresso

Alimentazione attivata: da 290 Ohm (a 20 mA) a 450 Ohm (a 4 mA)




Alimentazione disattivata: 500 kOhm o superiore

Resistenza di carico consentita Uscita: da 0 a 750 Ohm (da 200 a 750 Ohm durante il funzionamento tra 60 e 70 °C in un'unità nodo bus ER)
Rilevamento circuito aperto Uscita: inferiore a 0,65 mA
Precisione Ingresso: ±16 µA; Uscita: ±48 µA
Periodo di aggiornamento dei dati 10 ms
Alimentazione del trasmettitore 15,0 V o superiore (a 20 mA); 29,3 V o inferiore (a 0 mA)
Deriva termica ±16 µA / 10 °C
Consumo massimo di corrente 360 mA (5 V CC), 450 mA (24 V CC)
Consumo massimo di corrente 0,3 kg
Connessione esterna Morsetto a pressione, cavo con connettore MIL, cavo dedicato (KS1)
Comunicazione HART Disponibile

Linee guida per l'installazione

  • Montare saldamente il modulo nello slot assegnato sul backplane del nodo CENTUM VP, assicurandosi che le connessioni multipolari posteriori siano completamente inserite.
  • È necessario rispettare le barriere esterne: non è consentito collegare una barriera Zener a questo modulo; utilizzare una barriera di isolamento per realizzare configurazioni di campo a sicurezza intrinseca.
  • Quando si utilizza un cavo con connettore MIL per la distribuzione sul campo, verificare che i limiti di tensione di tenuta dell'applicazione corrispondano ai limiti elettrici dell'assieme cavo scelto.
  • Mantenere corsie per l'aria pulita all'interno dell'armadio di smistamento, per garantire che le condizioni ambientali rimangano entro i limiti operativi da -20 a 70 °C.

FAQ

Il modulo supporta il collegamento di barriere Zener esterne?

No, non è consentito collegare una barriera Zener a questo modulo. Quando il dispositivo viene utilizzato in applicazioni a sicurezza intrinseca, è necessario usare invece una barriera di isolamento.

Quali sono le capacità esatte di isolamento dei canali di questo dispositivo?

Il modulo offre un isolamento completo tra i circuiti di campo e la logica interna del sistema, nonché percorsi galvanicamente isolati tra ciascun canale di ingresso e di uscita, con una tensione nominale di 500 V CA per 1 minuto.

Come varia la resistenza di carico consentita a temperature di esercizio elevate?

La resistenza di carico consentita standard per i canali di uscita è compresa tra 0 e 750 Ohm. Tuttavia, quando il modulo viene utilizzato a temperature ambiente comprese tra 60 e 70 degC all'interno di un'unità nodo bus ER conforme, la resistenza di carico consentita varia da 200 a 750 Ohm.

Cosa succede alla resistenza di ingresso del modulo quando il sistema viene spento?

Quando l'alimentazione è attiva, la resistenza di ingresso varia dinamicamente da 290 Ohm (a 20 mA) a 450 Ohm (a 4 mA). Quando l'alimentazione è disattivata, la resistenza di ingresso passa a uno stato di alta impedenza pari o superiore a 500 kOhm.
