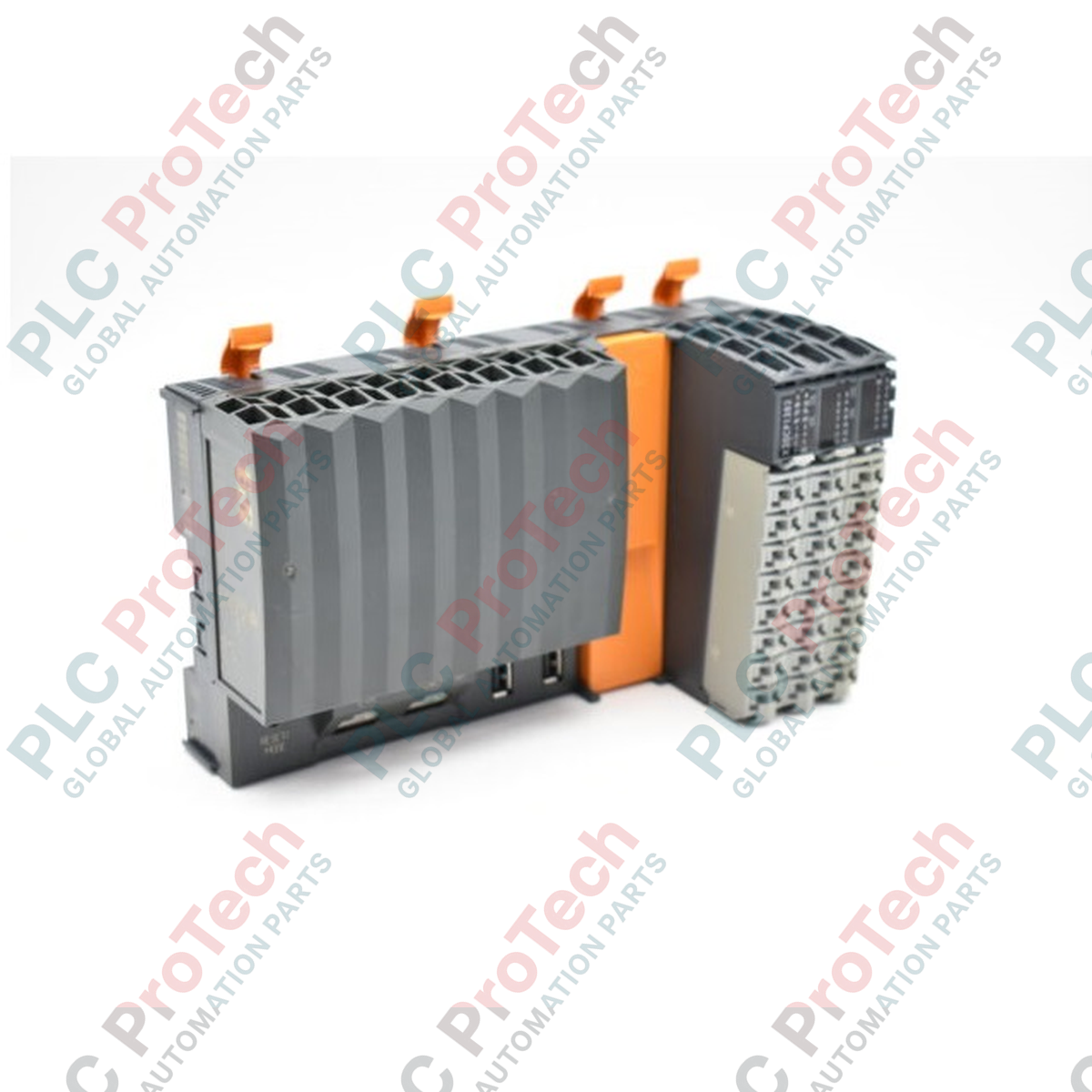

Controller CPU compatto B&R X20CP1382 della serie X20 con Intel x86

Panoramica del prodotto

Il X20CP1382 (X20CP1382) è un controller CPU compatto e ad alte prestazioni del sistema B&R X20, progettato per fornire una solida potenza di elaborazione per applicazioni industriali complesse. Dotato di un processore compatibile Intel x86 da 400 MHz e di un processore I/O integrato, questo modulo eccelle nell'esecuzione delle attività I/O in background senza gravare sui cicli della CPU principale. La versatile connettività integrata, che comprende Ethernet, POWERLINK con concatenamento poll-response e bus CAN, lo rende la scelta ideale per l'automazione di impianti di medie dimensioni in settori quali le energie rinnovabili, il confezionamento ad alta velocità e la lavorazione di precisione dei metalli. L' X20CP1382 combina 30 punti I/O digitali e 2 ingressi analogici in un'unica unità senza ventola, offrendo un ingombro ridotto e mantenendo la massima affidabilità in ambienti produttivi impegnativi con operatività 24/7.

Configurazione tecnica

L'architettura hardware dell' X20CP1382 è progettata per garantire una lunga durata e un funzionamento senza manutenzione. Dispone di 256 MB di SDRAM DDR3 e 2 GB di memoria flash eMMC integrata, con un'impressionante resistenza di scrittura garantita di 40 TB per la registrazione di dati intensiva. Un vantaggio architetturale fondamentale è l'inclusione di una FRAM da 32 kB per le variabili ritentive, che garantisce la conservazione dei dati di processo critici per oltre 10 anni senza batteria. Il modulo include uno slot per interfaccia modulare, che consente l'espansione del bus di campo mantenendo un fattore di forma compatto. La comunicazione è altamente flessibile e supporta RS232, USB 2.0 e X2X Link, con un orologio in tempo reale integrato e mantenuto attivo per almeno 300 ore tramite condensatori interni.

Specifiche tecniche

Domande frequenti tecniche

In che modo il processore I/O integrato migliora le prestazioni del sistema?

Il processore I/O integrato gestisce in modo indipendente l'elaborazione dei punti dati in background. In questo modo alleggerisce il carico della CPU Intel x86 principale, consentendole di concentrarsi interamente sulla logica di controllo e sugli algoritmi complessi, con tempi di ciclo delle classi di attività più stabili, fino a 1 ms.

È necessaria una batteria per mantenere i dati ritentivi durante un'interruzione di alimentazione?

No, l' X20CP1382 utilizza una FRAM da 32 kB per le variabili ritentive, che garantisce la conservazione dei dati per oltre 10 anni senza la necessità di una batteria, riducendo i costi di manutenzione a lungo termine e l'impatto ambientale.

Quali sono i requisiti per le linee di segnale ad alta velocità su questo modulo?

Per garantire l'integrità del segnale degli ingressi e delle uscite digitali ad alta velocità, è necessario utilizzare linee schermate. La lunghezza massima consentita per queste linee di segnale ad alta velocità è di 20 m, per evitare che le interferenze elettromagnetiche compromettano la precisione del ciclo di 1 ms.

Guida alla progettazione e all'installazione

• Schermatura e messa a terra: Per il bus CAN integrato e gli I/O ad alta velocità, assicurarsi che la schermatura sia collegata a una messa a terra a bassa impedenza nel punto di ingresso dell'armadio di controllo. Il sistema X20 utilizza la guida DIN per la messa a terra funzionale; assicurarsi che la guida non sia verniciata e sia adeguatamente collegata alla terra dell'impianto.

• Gestione della memoria flash: Sebbene la eMMC da 2 GB sia omologata per un totale di 40 TB di scritture, è opportuno ottimizzare le routine di registrazione. Nelle applicazioni che richiedono 21,9 GB/giorno di scritture di dati, l'unità flash è progettata per durare almeno 5 anni. Per applicazioni estremamente intensive in termini di dati, è consigliabile utilizzare lo slot modulare per espansioni di memoria esterne.

• Progettazione termica e degli spazi: Il modulo è privo di ventola e dissipa circa 5,5 W-8,6 W a seconda del carico I/O. Per un raffreddamento ottimale, mantenere l'orientamento di montaggio X20 standard (verticale). La confezione include la piastra di copertura terminale destra e tre morsettiere a 16 pin; assicurarsi che siano installate per proteggere i circuiti interni dai detriti e mantenere l'integrità IP20.
