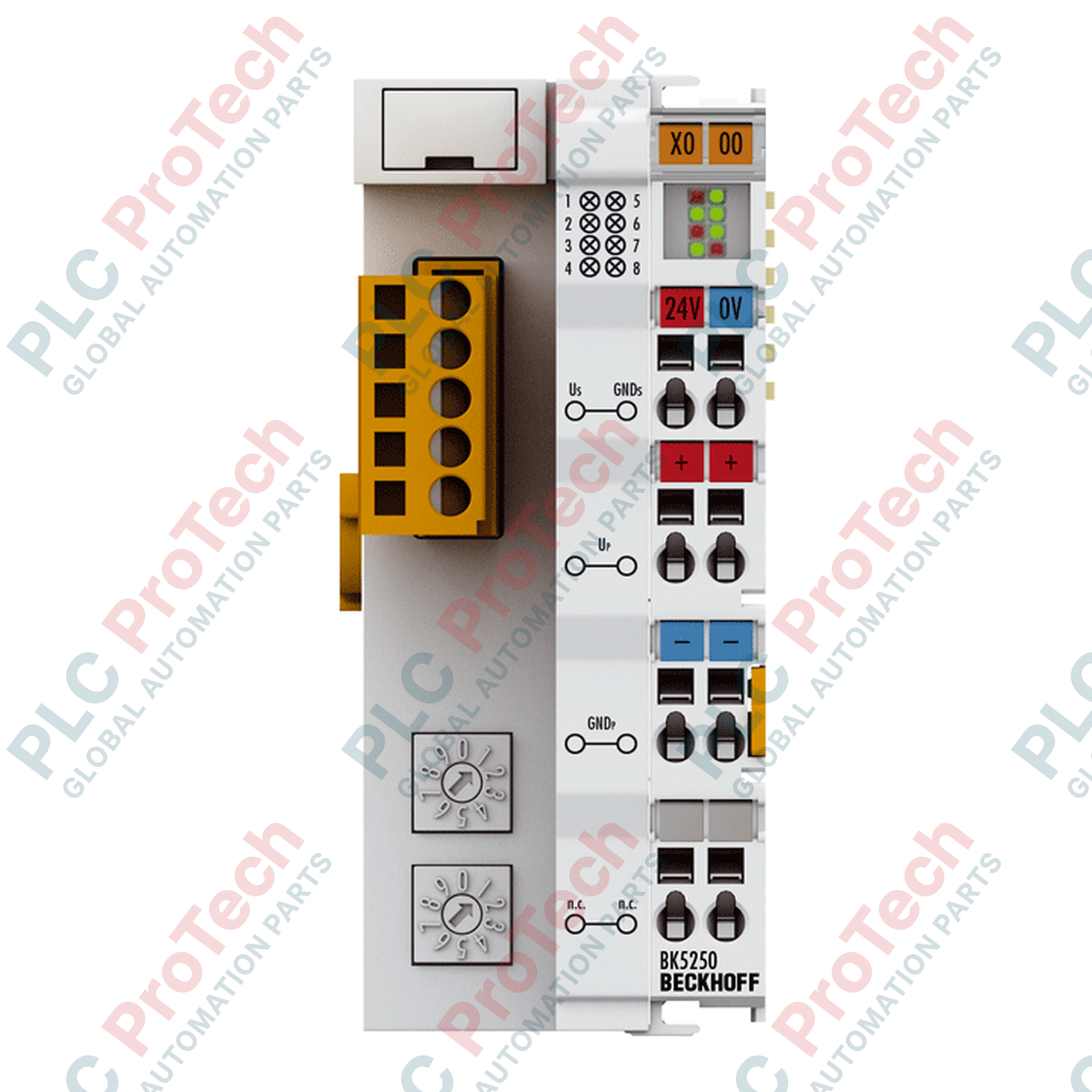

Accoppiatore di bus compatto DeviceNet BECKHOFF BK5250

Descrizione

Il BECKHOFF BK5250 è un accoppiatore bus compatto progettato per stabilire una connessione diretta tra il sistema di bus di campo DeviceNet e i Bus Terminal modulari BECKHOFF. In qualità di adattatore di comunicazione, questo dispositivo collega in modo efficiente le reti DeviceNet fisiche ai segnali I/O modulari K-bus, consentendo alle architetture di controllo decentralizzate di interfacciarsi con un'ampia gamma di unità terminali digitali, analogiche e specializzate.

Alloggiato in un formato compatto, il BECKHOFF BK5250 è dotato del rilevamento automatico della velocità di trasferimento dati, che semplifica l'integrazione del sistema regolando automaticamente la velocità di trasmissione della rete. Supporta fino a 512 byte di dati di ingresso e 512 byte di dati di uscita, consentendo configurazioni I/O ad alta densità e ottimizzando le prestazioni di comunicazione sulla rete DeviceNet. La configurazione e la messa in servizio possono essere eseguite tramite il controller standard o utilizzando il pacchetto software di configurazione BECKHOFF KS2000 dedicato tramite l'interfaccia seriale.

Caratteristiche

• Integrazione diretta dei Bus Terminal modulari BECKHOFF nelle reti industriali DeviceNet.
• Rilevamento automatico della velocità di trasmissione per semplificare la messa in servizio e la configurazione della rete.
• Supporta diverse modalità operative DeviceNet, tra cui polling, bit strobe, ciclica e change of state (COS).
• Interfaccia seriale di configurazione integrata per la diagnostica e la configurazione locali.
• Robusto isolamento elettrico tra i contatti di alimentazione e l'alimentazione della logica interna.
• Indicazione chiara dello stato e della diagnostica tramite LED locali per l'alimentazione, lo stato del K-bus e la comunicazione sul bus di campo.

Applicazioni

• Sistemi decentralizzati di automazione e controllo industriale che utilizzano reti DeviceNet.
• Costruzione di macchinari e integrazione di linee di produzione che richiedono una distribuzione I/O compatta ad alta densità.
• Traduzione dell'interfaccia tra i segnali modulari di sensori/attuatori e i controller master DeviceNet.

Specifiche tecniche

Generale

Bus di campo e comunicazione

Elettrico

Caratteristiche meccaniche e ambientali

Conformità e omologazioni

Indicatori diagnostici e di stato

Linee guida per l'installazione

1. Assicurarsi che tutte le fonti di alimentazione dell'accoppiatore di bus e dei terminali I/O collegati siano completamente disalimentate prima del montaggio.
2. Montare il BECKHOFF BK5250 su una guida DIN standard da 35 mm (DIN EN 60715) nella posizione di montaggio designata.
3. Far scorrere saldamente i Bus Terminal BECKHOFF necessari sul lato destro dell'accoppiatore finché il meccanismo di blocco laterale non scatta in posizione.
4. Collegare il connettore DeviceNet a 5 poli, apribile, al cavo del bus di campo seguendo le procedure standard DeviceNet per schermatura e cablaggio.
5. Applicare l'alimentazione a 24 V CC all'ingresso logico e ai contatti di potenza, assicurandosi che la polarità sia corretta e che le tolleranze di tensione rientrino nelle specifiche.
6. Verificare la comunicazione utilizzando i LED diagnostici integrati all'accensione del sistema.

Configurazione e messa in servizio

Il BECKHOFF BK5250 supporta il rilevamento automatico della velocità di trasmissione della rete DeviceNet. Per la configurazione manuale dei parametri, la lettura diagnostica o le modifiche alla mappatura, collegare un PC con il software di configurazione BECKHOFF KS2000 alla porta seriale di configurazione integrata dell'accoppiatore di bus. In alternativa, i parametri possono essere impostati direttamente tramite il controller master DeviceNet utilizzando file EDS standard.
