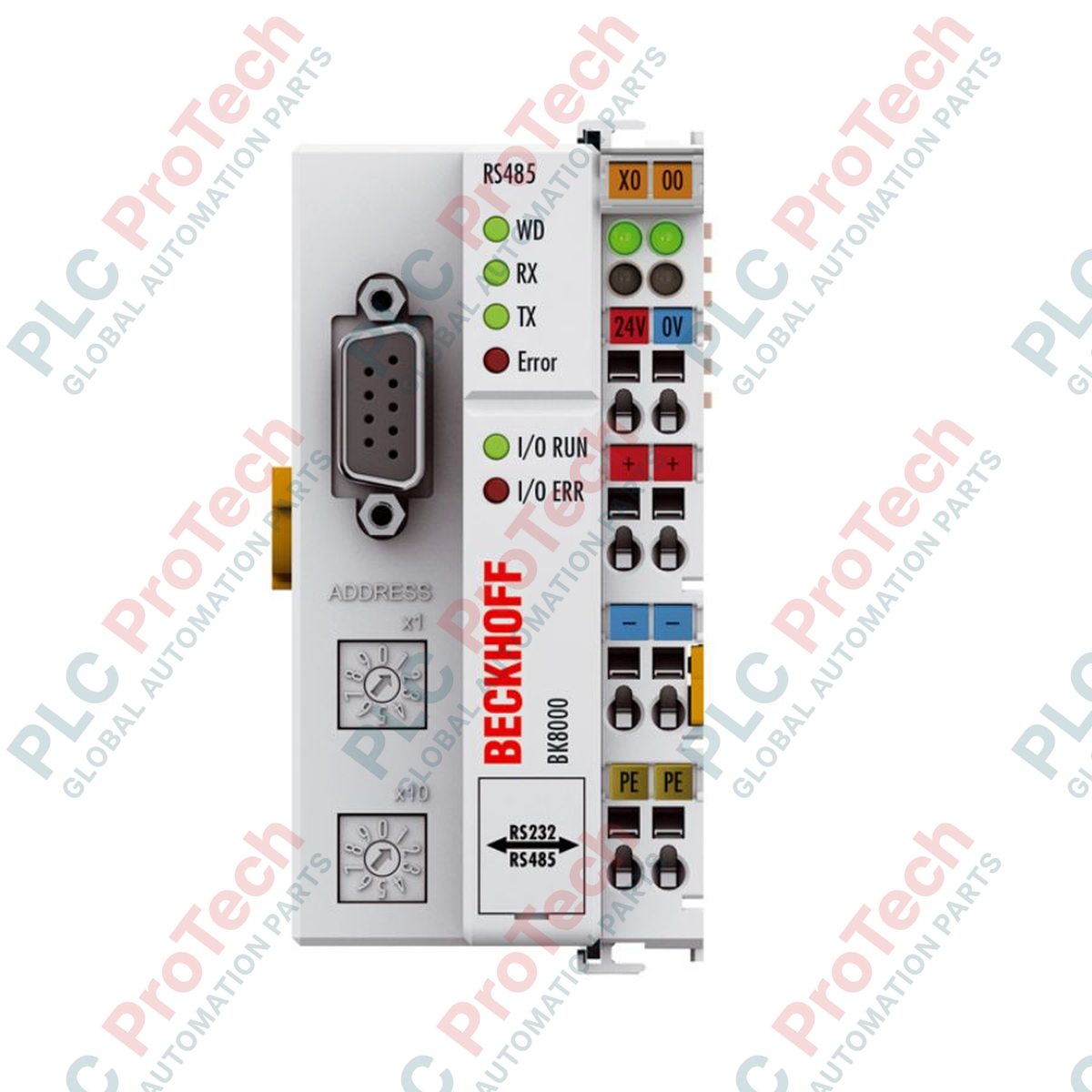

Accoppiatore bus RS485 BECKHOFF BK8000

Descrizione

Progettato per un'integrazione affidabile nei bus di campo industriali, l'accoppiatore di bus Beckhoff BK8000 collega direttamente i Bus Terminal modulari Beckhoff alle architetture di rete RS485. Questo modulo di interfaccia gestisce fino a 512 canali di ingresso/uscita digitali e 256 canali di ingresso/uscita analogici, traducendo i segnali delle periferiche fisiche nel protocollo di comunicazione seriale RS485 aperto e documentato. I parametri di sistema e l'indirizzamento dei nodi possono essere facilmente configurati utilizzando il software di configurazione KS2000, garantendo una messa in servizio e una diagnostica senza problemi.

Il BK8000 funge da stazione master decentralizzata centrale, gestendo il sistema K-bus interno e distribuendo l'alimentazione alle sezioni terminali a valle. Grazie all'isolamento galvanico integrato che separa la connessione al bus di campo, i componenti elettronici interni e i contatti di alimentazione a 24 V CC, questo accoppiatore di bus offre un'eccellente immunità ai disturbi e una stabilità operativa anche in ambienti elettrici difficili.

Caratteristiche

• Connessione efficiente di fino a 64 Bus Terminal Beckhoff locali a una rete di bus di campo RS485.
• Configurazione diretta e mappatura diagnostica avanzata tramite l'interfaccia software KS2000.
• Isolamento galvanico fino a 500 V tra i contatti di alimentazione, la tensione di alimentazione interna e l'interfaccia del bus di campo.
• Morsetto di alimentazione integrato progettato per fornire fino a 1750 mA al K-bus interno.
• Supporto per i mezzi di trasmissione seriale standard tramite cavi in rame schermati a doppino intrecciato.

Applicazioni

• Sistemi di automazione dei processi industriali e di controllo distribuito (DCS).
• Reti HVAC e di automazione degli edifici che utilizzano configurazioni multidrop RS485.
• Macchinari e linee di produzione che richiedono blocchi di ingressi/uscite decentralizzati.
• Sistemi di gestione dell'energia e telemetria remota.

Specifiche tecniche

Linee guida per l'installazione

• Montaggio: Installare su una guida DIN standard da 35 mm (EN 60715) in un quadro di controllo pulito e asciutto. La posizione di installazione è variabile, ma per un raffreddamento ottimale per convezione si consiglia l'allineamento verticale.
• Cablaggio: Utilizzare sempre cavi in rame schermati a doppino intrecciato (sezione consigliata: 2 x 0.25 mm²) per la linea di comunicazione RS485, al fine di prevenire le interferenze elettromagnetiche.
• Messa a terra: Assicurarsi che la guida DIN e i punti di collegamento PE (terra di protezione) siano collegati a un piano di terra a bassa impedenza.
• Protezione K-bus: Assicurarsi che il consumo totale di corrente dei morsetti Bus collegati non superi l'alimentazione di corrente massima del K-bus, pari a 1750 mA. Installare un morsetto di alimentazione se i requisiti di corrente superano questo limite.

Conformità e certificazioni

• CE: Sì
• UL: Sì
• Marcature ATEX: II 3 G Ex ec IIC T4 Gc
• Marcature IECEx: Ex ec IIC T4 Gc
• Omologazione marittima: DNV GL
