BECKHOFF C3320-0070 Panel PC industriale da rack da 19 pollici

Descrizione

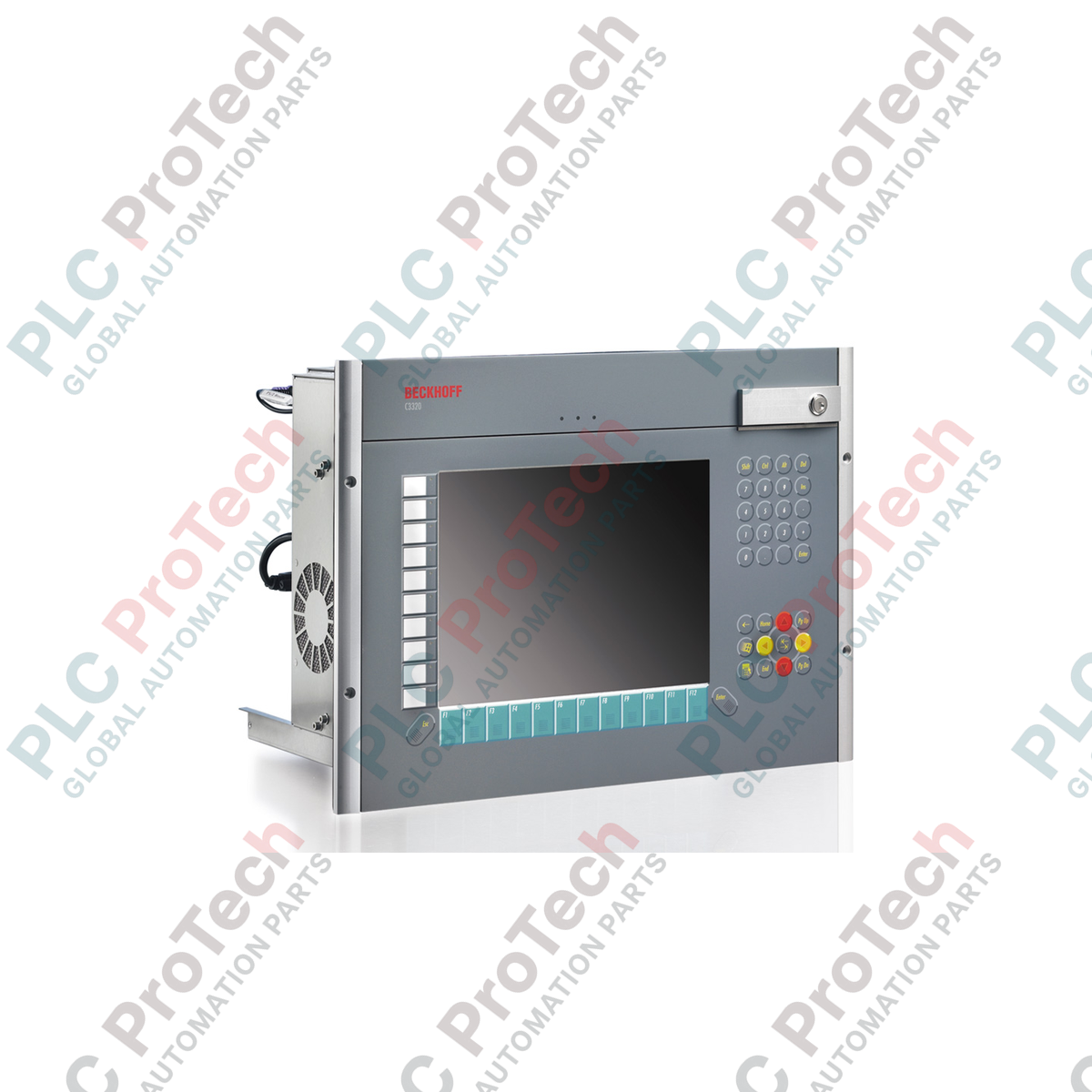

BECKHOFF C3320-0070 è un Panel PC industriale da incasso configurato per il montaggio su rack standard da 19 pollici o sulle porte anteriori degli armadi di controllo. Con un'altezza di 8 unità rack (8U), questa unità integra un display visivo da 12 pollici e una tastiera alfanumerica per l'operatore in un alloggiamento basato su acciaio inossidabile, con frontale in alluminio e sportello anteriore bloccabile. Questo assemblaggio offre una protezione ambientale IP65 sul lato anteriore e IP20 sul lato posteriore per applicazioni impegnative in ambiente industriale.

L'architettura interna si basa su una scheda madre ATX che supporta processori Intel di sesta e settima generazione, tra cui processori Intel Celeron, Pentium e Core i3, i5 o i7 multi-core. Questa architettura modulare consente l'ottimizzazione per il calcolo ad alte prestazioni, la visualizzazione HMI, attività di automazione complesse e la comunicazione con database. La notevole profondità dello chassis offre spazio per schede di espansione standard e a lunghezza intera, alloggiate in più slot PCI e PCI Express (PCIe).

Per l'archiviazione dei dati ad alta disponibilità, BECKHOFF C3320-0070 è dotato di un controller SATA RAID 1 integrato, che consente configurazioni di archiviazione in mirroring su dischi rigidi da 3,5 pollici o unità a stato solido (SSD). La connettività integrata include due porte Gigabit Ethernet, interfacce USB 3.0 e diverse uscite video per il collegamento a moderne configurazioni di controllo industriale e periferiche.

Caratteristiche

• Formato per montaggio su rack da 19 pollici (altezza 8U), con display integrato da 12 pollici e tastiera completa sul pannello anteriore.
• Robusto alloggiamento basato su acciaio inossidabile, con frontale in alluminio resistente e sportello bloccabile per la protezione dell'interruttore a chiave.
• Pannello anteriore con certificazione IP65 e involucro posteriore con certificazione IP20, progettati per resistere ad ambienti umidi e polverosi.
• Elevata adattabilità computazionale grazie al supporto per processori Intel Celeron, Pentium e Core i3/i5/i7 di sesta e settima generazione su una scheda madre ATX.
• Controller SATA RAID 1 integrato, che supporta l'archiviazione ridondante delle unità per operazioni industriali critiche.
• Interfacce Ethernet 100/1000BASE-T duali integrate, che consentono percorsi di rete separati per ufficio e campo.
• Ampia espansione tramite slot fisici, con supporto per un massimo di quattro schede PCIe di formato corto e tre schede PCI/PCIe a lunghezza intera.

Applicazioni

• Interfaccia uomo-macchina (HMI) integrata nel rack per sistemi di controllo delle macchine.
• Stazioni supervisore per la visualizzazione dei processi e SCADA in armadi industriali.
• Acquisizione, archiviazione ed elaborazione centralizzate dei dati di fabbrica che richiedono slot di espansione hardware.
• Sistemi di monitoraggio delle linee di produzione che richiedono tasti hardware dedicati e indicatori di stato sul pannello frontale.

Specifiche tecniche

Informazioni generali e meccaniche

Display e interfaccia operatore

Elaborazione e archiviazione

Interfacce ed espansione

Elettrico

Connessioni / interfacce

Linee guida per l'installazione

1. Verificare che le dimensioni dell'apertura nel rack da 19 pollici o nel pannello dell'armadio corrispondano esattamente a 482,7 mm di larghezza e 355 mm di altezza.
2. Assicurarsi che tutte le alimentazioni principali siano completamente disenergizzate e bloccate prima di procedere all'installazione fisica.
3. Inserire con cautela il Panel PC dalla parte anteriore dell'apertura di montaggio, assicurandosi che la guarnizione del pannello frontale sia correttamente allineata per ottenere una tenuta IP65.
4. Fissare il dispositivo utilizzando elementi di fissaggio appropriati attraverso la flangia di montaggio, alle guide del rack o al pannello dell'armadio.
5. Collegare un conduttore di messa a terra per carichi elevati al morsetto a vite di terra di protezione dedicato sul telaio posteriore.
6. Collegare i cavi del display, i dispositivi USB e i cavi di comunicazione di rete prima di alimentare il sistema.
7. Collegare il cavo di alimentazione alla presa di ingresso configurata (100-240 V CA o 24 V CC, a seconda della configurazione interna).
8. Accendere il sistema e configurare il sistema operativo e le variabili di rete TwinCAT come richiesto dall'applicazione.

Raccomandazioni per la sostituzione e la manutenzione

Quando si sostituisce un sistema BECKHOFF C3320-0070, assicurarsi di aver eseguito un backup completo della configurazione del disco rigido o dell'SSD. Se negli slot di espansione dell'unità esistente sono installate schede plug-in PCI o PCIe specializzate, devono essere trasferite in sicurezza negli stessi slot designati dell'unità sostitutiva, per mantenere la corretta assegnazione delle risorse hardware all'interno del sistema operativo.
