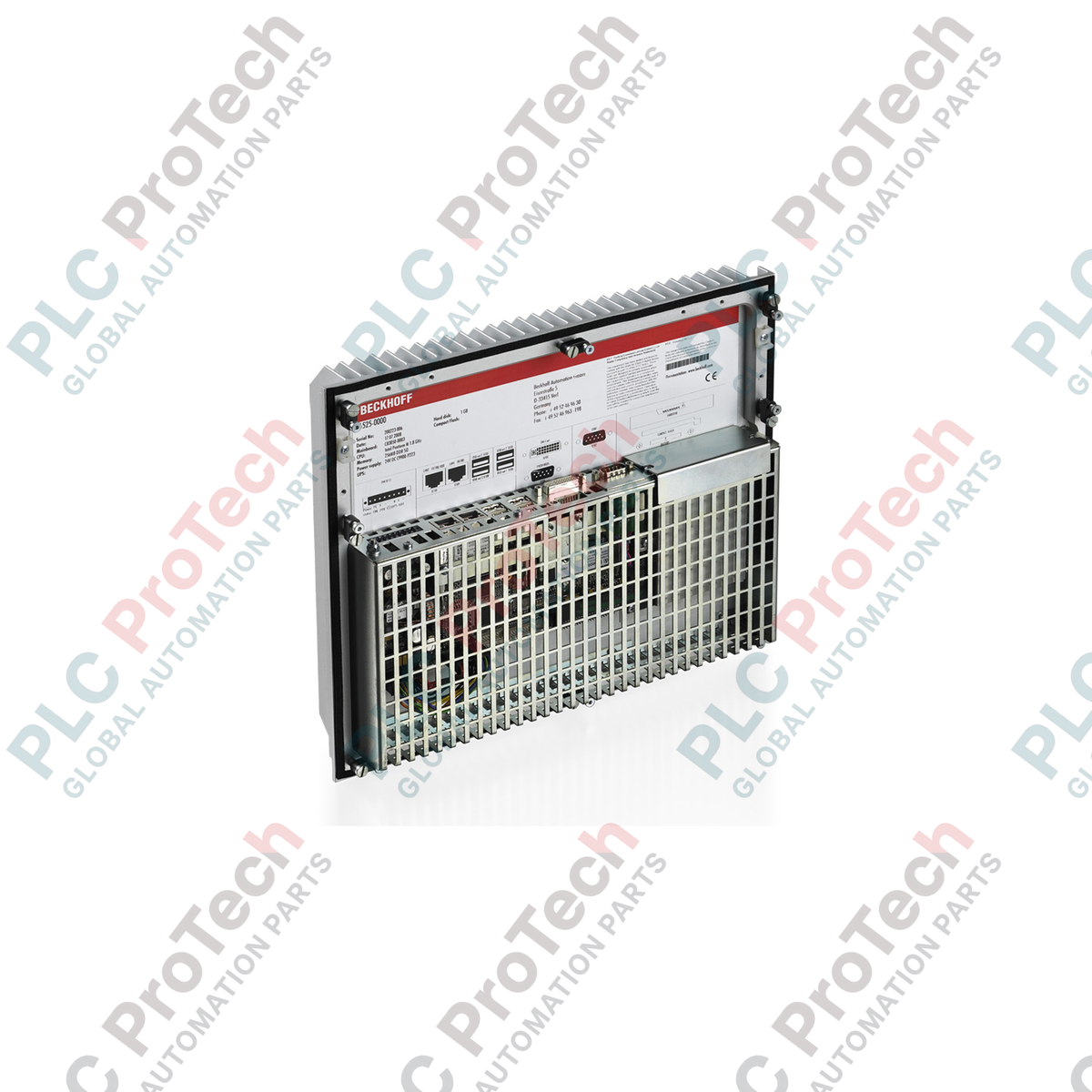

PC industriale integrato senza ventola Beckhoff C6525-0060

Descrizione

Progettato per l'integrazione diretta nelle pareti degli armadi di controllo o nei pannelli posteriori dei contenitori di controllo, il Beckhoff C6525-0060 offre elaborazione industriale ad alte prestazioni e senza ventola in architetture di automazione esigenti. Questo PC industriale compatto utilizza una configurazione con dissipatore passivo esterno che dissipa i carichi termici all'esterno dell'armadio di controllo, consentendo all'unità di mantenere velocità ottimali del processore senza necessità di manutenzione attiva delle ventole. Dotato di una scheda madre Beckhoff da 3,5 pollici e alimentato da un processore Intel Celeron G3900TE dual-core, questo IPC è ottimizzato per attività di controllo che utilizzano il software di automazione TwinCAT.

Caratteristiche principali

• Gestione termica a doppio compartimento: le alette di raffreddamento esterne isolano la dissipazione termica all'esterno dell'armadio, proteggendo l'elettronica interna.
• Struttura di livello industriale: grado di protezione IP65 sulla struttura esterna del dissipatore di calore e IP20 sul telaio interno.
• Architettura di storage robusta: dispone di un alloggiamento dedicato per disco rigido o SSD da 2,5 pollici, oltre a un alloggiamento CFast per una separazione affidabile dei dati del sistema operativo e dei progetti.
• Connettività integrata completa: la disposizione standard delle interfacce include quattro porte USB 3.0, una porta grafica DVI, un'interfaccia seriale RS232 e due porte Ethernet Gigabit indipendenti.

Applicazioni

• Montaggio sul pannello posteriore dell'armadio di controllo: installazione salvaspazio per la quale i carichi termici devono essere dissipati direttamente all'esterno dell'armadio elettrico.
• Nodi di controllo TwinCAT: piattaforma di elaborazione ideale per applicazioni di controllo del movimento, PLC e visualizzazione che richiedono un'esecuzione in tempo reale.
• HMI e SCADA a livello macchina: nodo di calcolo ad alta affidabilità per interfacce uomo-macchina operanti in ambienti industriali difficili.

Specifiche tecniche

Connessioni e interfacce

Indicazioni tecniche empiriche

Modelli alternativi e compatibilità

La serie C6525 offre configurazioni della scheda madre altamente modulari. Sebbene il modello base C6525-0060 sia dotato di un processore Intel Celeron G3900TE (livello prestazionale 50), può essere personalizzato o sostituito con opzioni Intel Core i3, i5 o i7 in base alla potenza di calcolo in tempo reale richiesta da TwinCAT. Tenere presente che l’aggiornamento a processori Core di fascia superiore può aumentare il livello prestazionale TwinCAT del sistema (da 50 fino a 80), richiedendo un corrispondente aggiornamento della licenza nell’ambiente di runtime TwinCAT 3.

Problemi applicativi e note di progettazione

Poiché la struttura di raffreddamento passivo di questa unità è montata attraverso la parete dell’involucro, è obbligatorio lasciare uno spazio libero minimo di 20 cm (7,9 pollici) attorno alla struttura esterna del dissipatore di calore. Ostruzioni o installazioni in alloggiamenti secondari esterni angusti provocheranno un accumulo di calore e la limitazione termica automatica della CPU. Assicurarsi che la guarnizione di tenuta dell’armadio sia completamente compressa durante l’installazione per mantenere la tenuta IP65 tra l’ambiente interno dell’armadio (IP20) e quello esterno (IP65).

Suggerimenti per la messa in servizio e il cablaggio

Quando si utilizzano i due adattatori Gigabit Ethernet integrati per il controllo, si consiglia di dedicare una porta esclusivamente alla rete EtherCAT in tempo reale (utilizzando il driver Beckhoff Real-Time Ethernet) e la seconda porta alle comunicazioni TCP/IP standard (come HMI, SCADA o reti aziendali). Evitare di instradare le linee di alimentazione ad alta tensione accanto al cavo di ingresso a 24 V CC per prevenire interferenze elettromagnetiche che potrebbero causare guasti ai controller SATA integrati.

Linee guida per l’installazione
