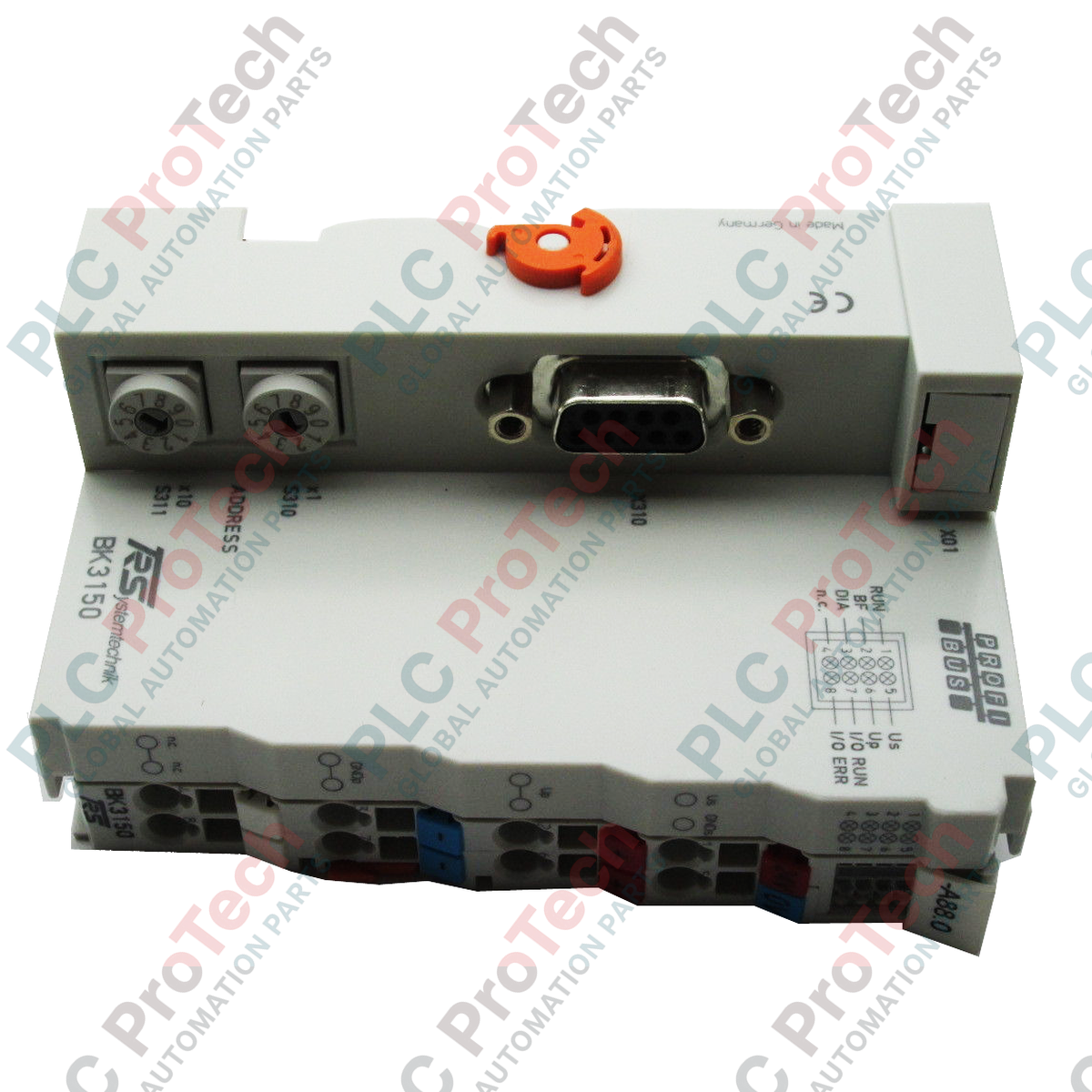

BECKHOFF BK3150 Accoppiatore bus compatto PROFIBUS

Descrizione

Il BECKHOFF BK3150 è un accoppiatore bus PROFIBUS Compact ottimizzato nei costi e salvaspazio, progettato per integrare direttamente i terminali bus Beckhoff nelle reti PROFIBUS DP. Funzionando come slave di bus di campo decentralizzato, questa unità compatta crea un collegamento affidabile tra il sistema bus di campo PROFIBUS ad alta velocità e i terminali bus locali delle serie KL e KS (K-bus).

Alloggiato in un involucro compatto, il BECKHOFF BK3150 rileva automaticamente velocità di trasmissione fino a 12 Mbaud, facilitando l'integrazione diretta negli impianti industriali esistenti. Il suo design lo rende particolarmente adatto alle applicazioni in cui lo spazio nei quadri elettrici è limitato, ma è necessaria una comunicazione I/O modulare affidabile, deterministica.

Caratteristiche

• Design dell'involucro compatto e ottimizzato nei costi per un utilizzo efficiente dello spazio.
• Collegamento diretto ai sistemi bus di campo PROFIBUS DP.
• Supporta fino a 64 terminali bus nella configurazione standard e fino a 255 terminali bus utilizzando un'estensione del terminal bus.
• Rilevamento automatico della velocità di trasmissione fino a un massimo di 12 Mbaud.
• Interfaccia fisica RS485 integrata con collegamento D-sub standard.
• Meccanismo di montaggio affidabile mediante guida DIN standard da 35 mm.

Applicazioni

• Sistemi di controllo industriale decentralizzati che utilizzano architetture PROFIBUS DP.
• Automazione di macchine utensili e linee di produzione industriale.
• Installazioni in quadri elettrici con rigidi vincoli di spazio fisico.
• Acquisizione dati distribuita e concentrazione di segnali digitali/analogici.

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Assicurarsi che l'intero sistema di controllo industriale sia completamente privo di tensione prima di iniziare l'installazione, la modifica o il cablaggio.
2. Montare saldamente il BECKHOFF BK3150 su una guida DIN pulita e collegata a terra da 35 mm conforme alla norma EN 60715, assicurandosi che il cursore di bloccaggio sia inserito correttamente.
3. Fissare i terminali bus richiesti delle serie KL/KS in sequenza sulla guida DIN, facendoli scorrere affiancati nell'accoppiatore finché i collegamenti laterali a scanalatura e linguetta non siano completamente interbloccati.
4. Collegare il cavo di rete PROFIBUS alla presa D-sub integrata a 9 pin. Se l'accoppiatore si trova a una delle estremità fisiche del segmento PROFIBUS, assicurarsi che sul connettore sia attivata una resistenza di terminazione bus attiva standard.
5. Collegare l'alimentazione nominale a 24 V DC agli appositi punti di contatto del morsetto di alimentazione.
6. Impostare l'indirizzo specifico del nodo sui selettori rotativi dell'indirizzo prima di mettere in servizio la rete.

Raccomandazioni per la sostituzione

Quando si sostituisce un'unità BECKHOFF BK3150 attiva in un'installazione PROFIBUS esistente, documentare e registrare le impostazioni correnti dei selettori rotativi dell'indirizzo prima di rimuovere l'accoppiatore originale. Riconfigurare i selettori rotativi dell'unità sostitutiva in modo che corrispondano esattamente alle impostazioni originali prima di alimentare il sistema, per garantire la corretta identificazione da parte del controllore master PROFIBUS.
