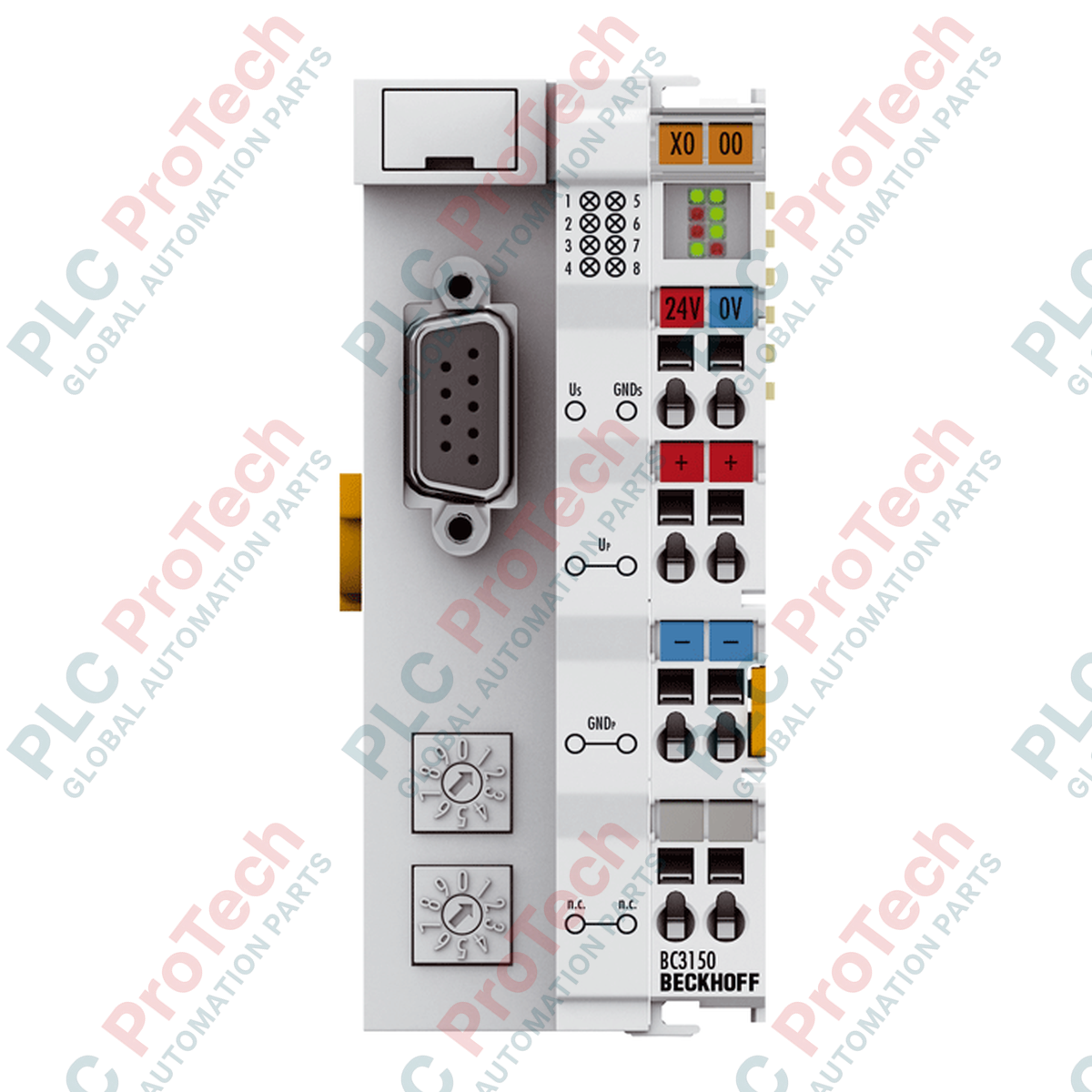

Controller del terminale bus PROFIBUS Beckhoff BC3150

Descrizione

Eseguendo la logica di controllo locale a livello di campo, Beckhoff BC3150 funziona come un controller per Bus Terminal PROFIBUS ad alte prestazioni. Questo dispositivo PLC compatto gestisce fino a 64 Bus Terminal decentralizzati (estendibili a 255 con un'espansione K-bus) e si interfaccia perfettamente con i controller master PROFIBUS DP principali. Progettato con memoria integrata e un ambiente di esecuzione programmabile tramite TwinCAT, funge da robusto nodo di elaborazione per architetture di automazione industriale distribuite.

Caratteristiche

• Funzionalità PLC integrata: programmazione tramite TwinCAT nei linguaggi standard IEC 61131-3 (IL, LD, FBD, SFC, ST).
• Comunicazione ad alta velocità: rilevamento automatico della velocità di trasmissione fino a 12 Mbaud sull'interfaccia PROFIBUS DP.
• Capacità I/O scalabile: connessione diretta di fino a 64 Bus Terminal, con gestione di un massimo di 2.040 punti periferici digitali o 128 analogici.
• Memoria ottimizzata: offre 48 kbyte di memoria programma, 32 kbyte di memoria dati e 2 byte di memoria dati non volatile (ritentiva).
• Espansione modulare: la connessione al sistema K-bus fornisce fino a 1750 mA di corrente di alimentazione ai terminali di ingresso e uscita a valle.

Applicazioni

• Controllo decentralizzato dei processi e preelaborazione dei sottosistemi.
• Esecuzione PLC a livello macchina con handshaking dedicato del bus di campo.
• Sistemi distribuiti di imballaggio, logistica e movimentazione dei materiali che richiedono una logica di sicurezza locale autonoma.

Specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

Mentre i coupler PROFIBUS standard BK3120 e BK3150 funzionano esclusivamente come accoppiatori non programmabili, il BC3150 offre un motore PLC integrato. Nel passaggio dai coupler della serie BK al BC3150, lo spazio fisico sulla guida DIN rimane compatto, ma sono necessarie modifiche alla configurazione del sistema runtime TwinCAT del master per gestire le variabili di esecuzione del programma locale anziché una semplice mappatura I/O pass-through.

Problemi applicativi e note ingegneristiche

Calcolare il consumo di corrente complessivo di tutti i Bus Terminal collegati prima del montaggio. Poiché la capacità di corrente interna del K-bus raggiunge al massimo 1750 mA, i complessi gruppi di I/O analogici o i moduli digitali ad alta densità possono esaurire questa disponibilità. In caso di esaurimento dell'alimentazione, utilizzare i morsetti di alimentazione intermedi Beckhoff KL9110 o KL9210 per prevenire guasti del bus diagnostico e interruzioni del sistema.

Suggerimenti per la messa in servizio e il cablaggio

Per garantire comunicazioni affidabili fino a 12 Mbaud, utilizzare cavi a doppino intrecciato schermati e certificati PROFIBUS. Mantenere attiva la terminazione del bus sia all'inizio sia alla fine di ogni segmento fisico PROFIBUS. Durante la messa in servizio, configurare correttamente le impostazioni dell'indirizzo tramite lo strumento software KS2000 o gli interruttori rotativi DIP integrati situati sotto il coperchio dei morsetti.
