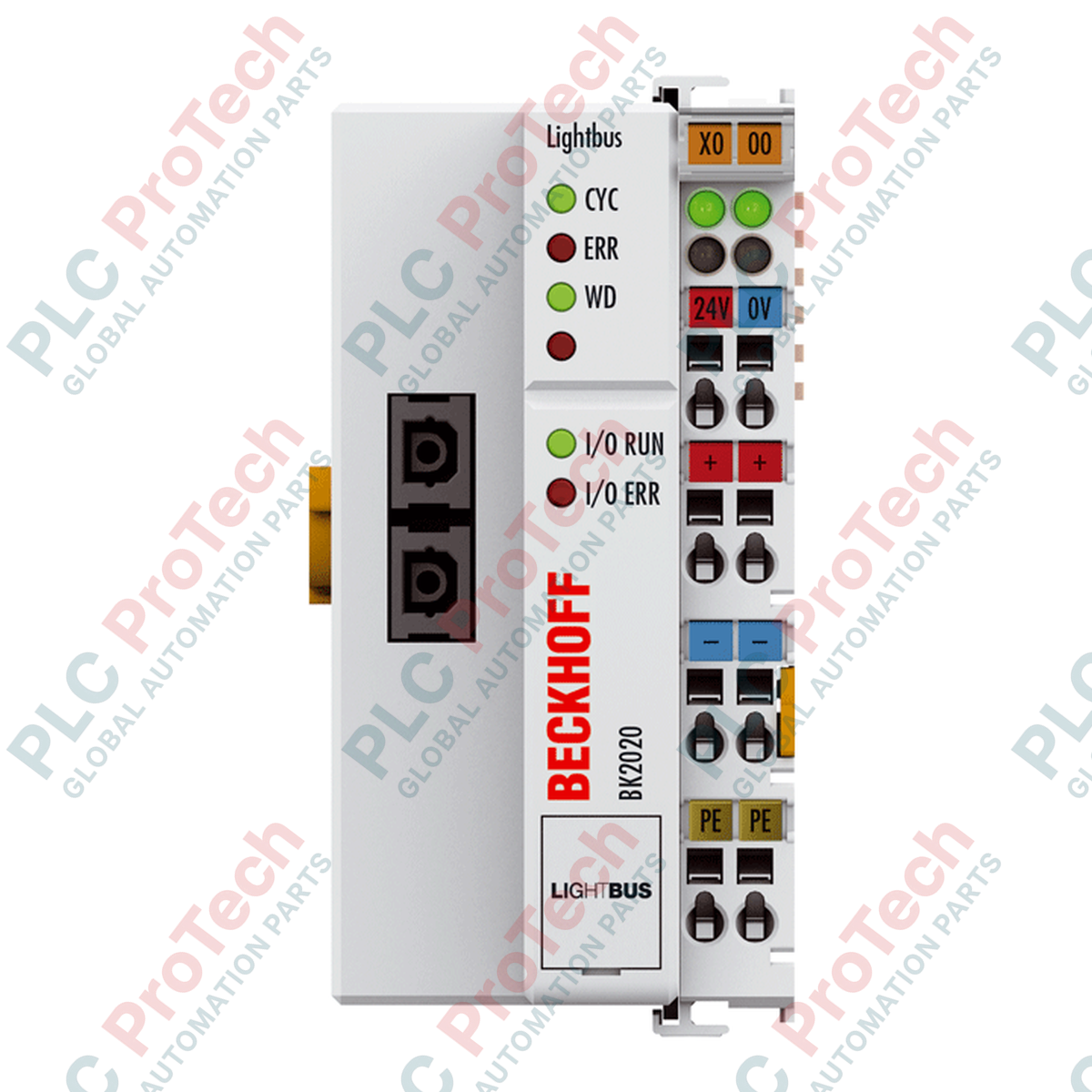

BECKHOFF BK2020 Accoppiatore bus Lightbus

Descrizione

Il BECKHOFF BK2020 è un accoppiatore bus Lightbus dedicato, progettato per collegare il sistema bus di campo Lightbus ai terminali bus modulari BECKHOFF. L'accoppiatore funge da gateway decentralizzato, convertendo i segnali ottici fisici dell'anello Lightbus nel protocollo K-bus interno utilizzato dai terminali I/O collegati. Gestisce lo scambio dei dati di processo e fornisce funzioni diagnostiche per l'insieme locale di terminali.

Il BECKHOFF BK2020 supporta i terminali K-bus standard, consentendo il collegamento diretto di un massimo di 64 moduli. Con un sistema di estensione K-bus, la configurazione può essere ampliata per supportare fino a 255 terminali bus. L'interfaccia integrata in fibra ottica offre un'eccellente immunità alle interferenze elettromagnetiche, garantendo una comunicazione stabile e ad alta velocità su distanze fisiche variabili.

Per l'installazione del sistema, l'accoppiatore include un alimentatore integrato. Questa unità preleva l'alimentazione da una sorgente a 24 V CC per alimentare sia l'accoppiatore interno sia l'elettronica K-bus, fornendo inoltre alimentazione ai contatti di alimentazione integrati per distribuire 24 V CC all'elettronica dei terminali lato campo.

Caratteristiche

• Interfaccia per il collegamento diretto di un massimo di 64 terminali bus BECKHOFF, espandibile a 255 con l'estensione K-bus.
• Interfaccia di comunicazione in fibra ottica Lightbus con due connettori ottici standard.
• Elevata immunità ai disturbi grazie alla linea di trasmissione in fibra ottica.
• Alimentatore integrato che fornisce fino a 1750 mA di corrente ai terminali K-bus collegati.
• Contatti di alimentazione integrati a 24 V CC per la distribuzione locale dell'alimentazione ai terminali lato campo.
• Configurazione e diagnostica supportate tramite il software KS2000 o direttamente dal controller master.

Applicazioni

• Sistemi di automazione industriale decentralizzati che richiedono un'elevata compatibilità elettromagnetica (EMC).
• Architetture di controllo delle macchine che utilizzano l'anello di comunicazione in fibra ottica Lightbus.
• Elaborazione I/O distribuita per applicazioni in cui l'isolamento elettrico e l'immunità ai disturbi sono fondamentali.

Specifiche tecniche

Generale

Dati elettrici

Fieldbus e comunicazione

Caratteristiche fisiche e ambientali

Linee guida per l'installazione

1. Assicurarsi che tutte le alimentazioni elettriche siano disattivate prima di iniziare le operazioni di installazione o manutenzione.
2. Montare il coupler su una guida DIN standard da 35 mm (EN 60715), facendolo scattare saldamente in posizione.
3. Inserire i Bus Terminal richiesti sulla guida DIN dal lato destro, assicurandosi che si innestino saldamente nei contatti K-bus del coupler.
4. Collegare i cavi in fibra ottica Lightbus in ingresso e in uscita ai connettori ottici doppi, assicurandosi che le estremità delle fibre siano pulite e che i raggi di curvatura siano corretti.
5. Collegare la fonte di alimentazione a 24 V DC ai punti di connessione del terminale sia per l'elettronica del coupler sia per i contatti di potenza.
6. Verificare che il collegamento di terra (PE) sia correttamente realizzato per mantenere la conformità EMC.

Raccomandazioni per la sostituzione

Quando si sostituisce un BECKHOFF BK2020 esistente, documentare la disposizione fisica di tutti i Bus Terminal collegati e registrare le impostazioni di configurazione prima della rimozione. Spegnere completamente il sistema. Scollegare tutti i cablaggi e i cavi in fibra ottica, prestando particolare attenzione alle assegnazioni delle fibre del trasmettitore e del ricevitore. Sganciare il coupler dalla guida DIN, inserire la nuova unità in posizione, riagganciare il blocco terminale e ripristinare i collegamenti elettrici e ottici. Riattivare l'alimentazione e verificare il corretto stato dell'anello ottico e gli indicatori di comunicazione K-bus.
