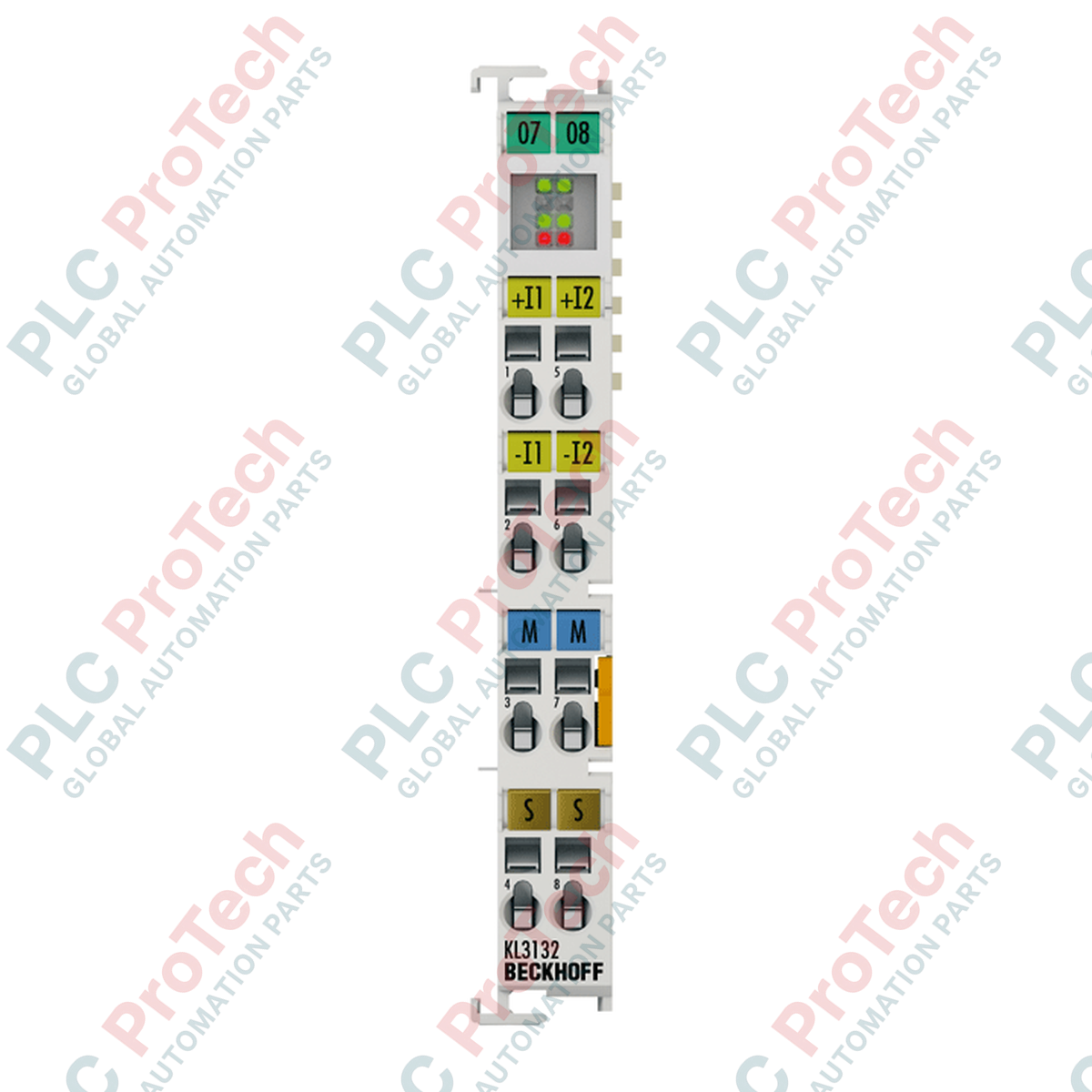

Beckhoff KS3132 Bus Terminal

Descrizione

Progettato per misure differenziali ad alta accuratezza in architetture di automazione esigenti, il Beckhoff KS3132 è un terminale di ingresso analogico a 2 canali di fascia alta, progettato per interfacciarsi direttamente con i sistemi backplane K-bus standard. Elaborando segnali di tensione nell'intervallo da -10 V a +10 V con un motore di conversione nativo a 16 bit, questa unità converte gli ingressi fisici in valori digitalizzati precisi, con elevata immunità alle interferenze elettriche di modo comune. Il sistema di cablaggio connettibile consente ai tecnici sul campo di rimuovere e inserire la cartuccia elettronica attiva senza intervenire sul cablaggio di campo preinstallato, riducendo al minimo i tempi di fermo del sistema durante i cicli di manutenzione.

Caratteristiche

• Ingressi differenziali a doppio canale: Fornisce due canali analogici differenziali indipendenti per sopprimere il rumore di modo comune su collegamenti di segnale estesi.
• Risoluzione a 16 bit: Il campionamento ad alta risoluzione (risoluzione a 15 bit per la scala standard da 0 a 10 V) garantisce un feedback preciso per processi a circuito chiuso di elevata precisione.
• Livello di cablaggio connettibile: L'architettura della serie KS consente la sostituzione modulare senza utensili, mantenendo intatte le terminazioni del cablaggio di campo.
• Filtro configurabile a 50 Hz: Filtro passa-basso integrato e configurabile, progettato specificamente per sopprimere le interferenze della frequenza di rete industriale.
• Isolamento galvanico: Isolamento elettrico di 500 V tra il K-bus interno e la circuiteria di misura analogica, per proteggere i controllori a monte dai transitori di tensione sul lato campo.

Applicazioni

• Sistemi di posizionamento di precisione: Interfacciamento con sensori analogici di retroazione della posizione, trasduttori lineari ed encoder.
• Strumentazione di processo: Monitoraggio di trasmettitori di pressione differenziale, misuratori di portata e circuiti di controllo del flusso.
• Controllo di aree pericolose: Integrazione diretta su guida DIN in ambienti esplosivi, conforme ai requisiti di progettazione della Zona 2 ATEX.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il KS3132 condivide gli stessi registri software, parametri elettrici e strutture dell’immagine di processo TwinCAT del KL3132 standard. La principale differenza è l’alloggiamento del connettore innestabile della serie KS. Se nei nodi fieldbus esistenti sono presenti moduli KL3132 cablati in modo standard, possono essere sostituiti direttamente con il KS3132, a condizione che la testata del connettore del morsetto corrisponda allo schema della base innestabile.

Problemi applicativi e note ingegneristiche

Poiché questo modulo non instrada i contatti di alimentazione verso le slice bus adiacenti (non dispone di linguette passanti per la barra di alimentazione), non può fornire corrente di esercizio agli strumenti sul lato campo. È necessario predisporre a valle un’alimentazione ausiliaria esterna o di loop. Inoltre, utilizzando il profilo di ingresso da 0 a 10 V, la risoluzione fisica passa da 16 bit bipolari a 15 bit. I progettisti del sistema devono tenere conto di questa riduzione della quantizzazione nei calcoli di automazione del processo.

Suggerimenti per la messa in servizio e il cablaggio

Utilizzare sempre un cablaggio a doppino intrecciato schermato (STP) per entrambi i percorsi differenziali. Collegare il filo di drenaggio della schermatura direttamente ai morsetti 3 o 7 del modulo, oppure a una barra di messa a terra a bassa impedenza posizionata vicino al punto di ingresso del quadro di controllo. In caso di attenuazione del segnale o oscillazioni della misura, verificare che le configurazioni dei registri TwinCAT corrispondano ai profili dei filtri; il filtro notch digitale interno a 50 Hz può essere modificato via software utilizzando percorsi di accesso diretto ai registri (in particolare il registro R32).
