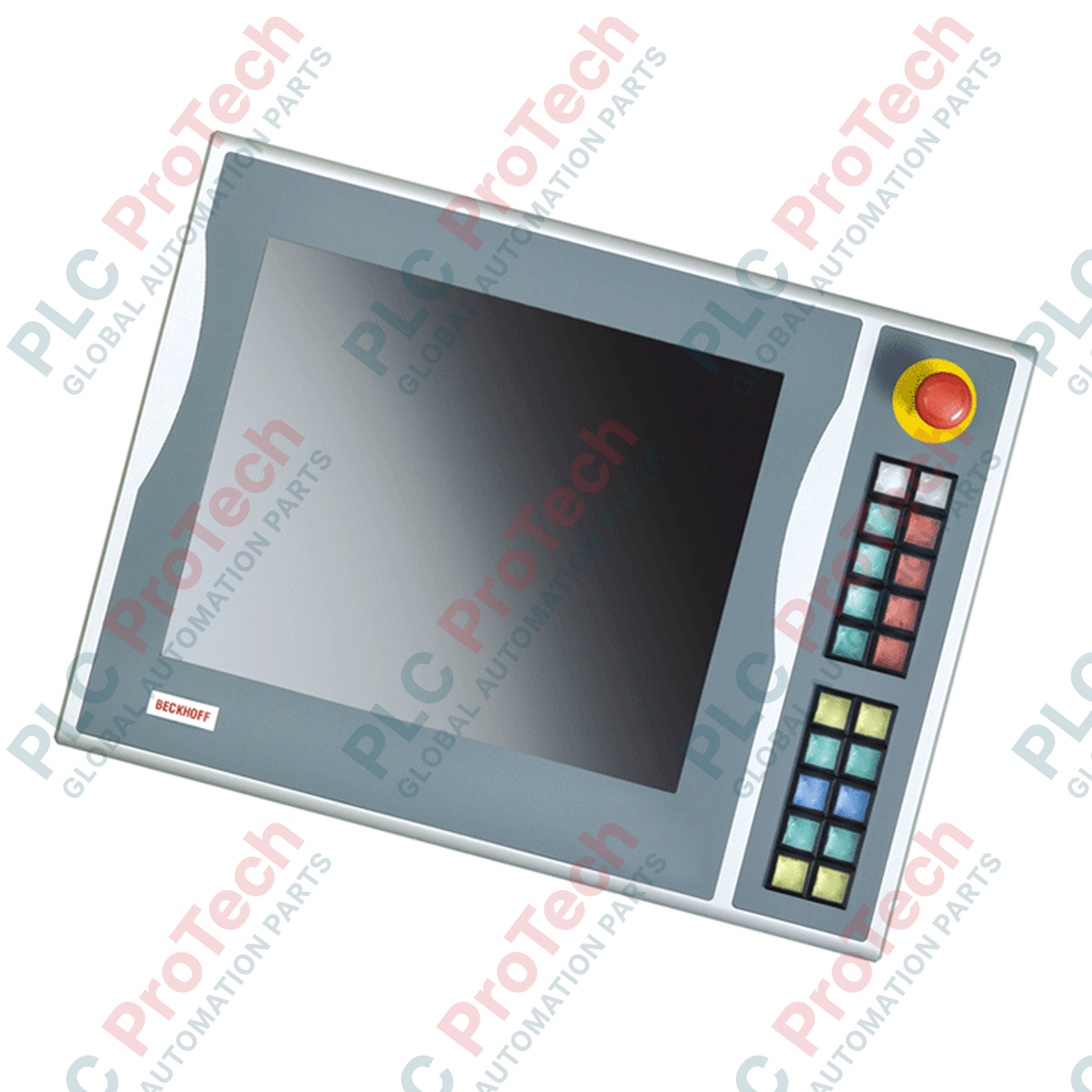

BECKHOFF C9900-E527 Estensione con pulsanti

Descrizione

BECKHOFF C9900-E527 è un'estensione dedicata con pulsanti, progettata per l'integrazione con interfacce operatore industriali. È stata realizzata specificamente per ampliare le opzioni di controllo fisico dei pannelli di controllo e Panel PC BECKHOFF CP6xxx e CP7xxx dotati di display da 19 pollici senza tastiere integrate, comprese le configurazioni CP6x03-00xx e CP7x03-00xx. Questo accessorio si trova attualmente nella fase di assistenza, risultando quindi particolarmente rilevante per la manutenzione e l'ammodernamento delle architetture di controllo esistenti.

Per l'installazione sul lato destro del pannello, BECKHOFF C9900-E527 dispone di 20 pulsanti quadrati Siemens Signum (30 x 30 mm), ciascuno dotato di una spia di segnalazione integrata per fornire un riscontro operativo immediato. Inoltre, nel layout del pannello è integrato direttamente un apposito pulsante di arresto di emergenza Siemens Signum, per garantire un'interfaccia di sicurezza affidabile. I copritasti sono progettati con etichette trasparenti inseribili, consentendo una marcatura personalizzata per una navigazione chiara del sistema.

Progettati con flessibilità di cablaggio a doppio canale, i pulsanti trasmettono il proprio stato al controller tramite USB con un contatto normalmente aperto (NO) standard. Per l'integrazione con interblocchi basati su hardware o sistemi di sicurezza, ogni pulsante include un secondo contatto normalmente aperto indipendente, che può essere cablato direttamente a sistemi di automazione esterni tramite una morsettiera. Tutti gli indicatori e le spie di segnalazione sono comandati esclusivamente tramite la connessione USB.

Caratteristiche

• Progettato per il montaggio sul lato destro dei display da 19 pollici CP6xxx e CP7xxx.
• Dispone di 20 pulsanti quadrati Siemens Signum (30 x 30 mm) con spie di segnalazione integrate.
• Include 1 robusto pulsante di arresto di emergenza Siemens Signum.
• La segnalazione a doppio percorso consente la trasmissione USB (primo contatto NO) e il cablaggio diretto tramite una morsettiera integrata (secondo contatto NO).
• Le spie luminose sono controllate dinamicamente tramite l'interfaccia USB integrata.
• I tasti personalizzabili consentono un semplice inserimento di etichette stampate.

Applicazioni

• Espansione dei comandi operatore per i pannelli di controllo e i Panel PC delle serie CP6xxx e CP7xxx.
• Sistemi di visualizzazione industriale che richiedono comandi fisici discreti insieme a un display touch.
• Ambienti standard di controllo delle macchine che richiedono l’integrazione di un arresto di emergenza cablato.
• Retrofit e sostituzione dei terminali operatore BECKHOFF legacy da 19 pollici nelle fasi di assistenza.

Specifiche tecniche

Collegamenti / interfacce

Linee guida per l’installazione

1. Assicurarsi che il sistema di controllo host sia completamente privo di alimentazione prima di montare l’estensione.
2. Verificare la compatibilità meccanica con il pannello di controllo BECKHOFF da 19 pollici, ad esempio delle serie CP6x03-00xx o CP7x03-00xx.
3. Allineare e fissare l’estensione dei pulsanti sul lato destro dell’alloggiamento del pannello di controllo.
4. Collegare il cavo dell’interfaccia USB alla porta designata del pannello di controllo o del Panel PC.
5. Collegare il pulsante di arresto di emergenza direttamente al circuito di sicurezza cablato della macchina.
6. Se è necessaria una segnalazione secondaria, collegare i contatti dei rispettivi pulsanti dalla morsettiera al sistema ausiliario.
7. Accendere l’unità principale e configurare l’interfaccia di controllo USB nell’ambiente di ingegneria.
