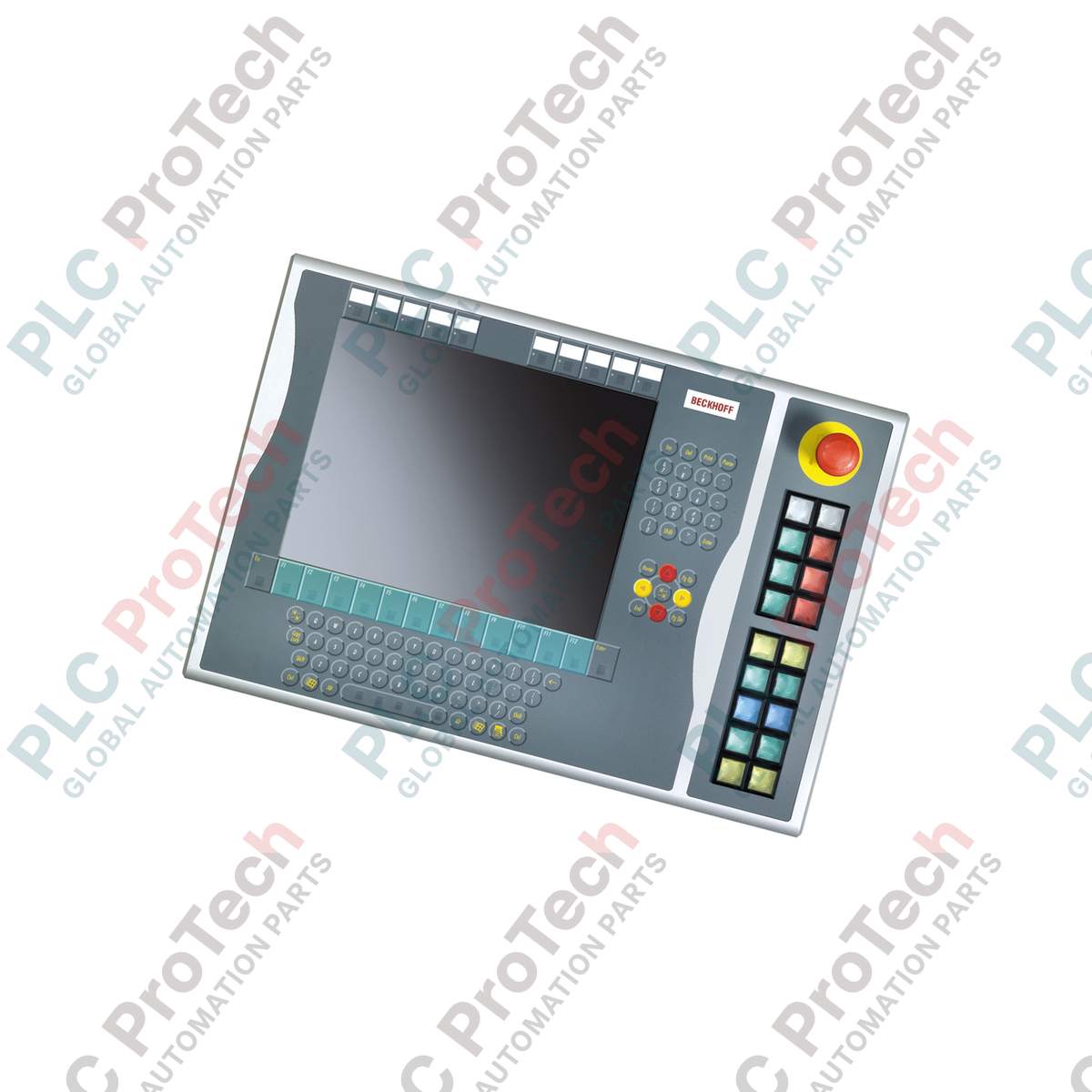

Beckhoff C9900-E775 Estensione con pulsanti Serie CP6xxx / CP7xxx

Descrizione

Progettata per un'integrazione meccanica ed elettrica perfetta con i pannelli di controllo e i Panel PC delle serie CP6x32-00xx e CP7x32-00xx, l'estensione a pulsanti Beckhoff C9900-E775 offre un controllo ampliato dell'operatore direttamente accanto al display. Questo modulo di estensione con montaggio sul lato destro è ottimizzato per display da 15 pollici senza tastiera integrata e fornisce funzionalità strutturate di interfaccia fisica in ambienti industriali difficili.

Il modulo dispone di 18 pulsanti quadrati Siemens Signum ad alta resistenza e illuminati (30 x 30 mm), affiancati da un interruttore di arresto di emergenza Siemens Signum dedicato. Per garantire un'affidabilità elevata, la trasmissione dei segnali è suddivisa tra trasmissione tramite bus digitale e opzioni di cablaggio fisico. Le spie luminose sono controllate tramite il canale di comunicazione principale, mentre i pulsanti supportano il funzionamento a doppio canale per l'integrazione con sistemi legacy o circuiti hardware ad alta sicurezza.

Caratteristiche

• Progettata specificamente per il montaggio sul lato destro dei pannelli operatore Beckhoff CP6x32-00xx e CP7x32-00xx.
• 18 pulsanti quadrati Siemens Signum individuali (30 x 30 mm) con spie luminose integrate.
• 1 pulsante di arresto di emergenza Siemens Signum dedicato, progettato per il cablaggio diretto a relè di sicurezza.
• Trasmissione a doppio segnale dei pulsanti: un contatto normalmente aperto (NO) trasmette tramite CP-Link o USB, mentre un secondo contatto NO è accessibile tramite una morsettiera fisica per il cablaggio diretto.
• Le spie luminose funzionano esclusivamente tramite le interfacce di controllo CP-Link o USB.
• Placchette e targhette personalizzabili per istruzioni chiare all'operatore e identificazione delle funzioni.

Applicazioni

• Sistemi di esecuzione della produzione industriale (MES) e pannelli di controllo a livello macchina.
• Terminali di monitoraggio per la generazione di energia e l'industria pesante.
• Linee di assemblaggio automobilistico che richiedono interventi fisici diretti per l'arresto delle macchine.

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che l'alimentazione dell'intero sistema sia scollegata prima di iniziare il fissaggio meccanico dell'estensione.
• Allineare i punti di collegamento meccanico del C9900-E775 con il lato destro dell'alloggiamento del pannello di controllo principale da 15 pollici, serrando le viti di montaggio alla coppia specificata.
• Collegare l'interruttore di arresto di emergenza direttamente a un relè di sicurezza omologato o a un PLC di sicurezza, utilizzando un'adeguata schermatura dei cavi.
• Collegare i cavi della morsettiera per i contatti NC/NO ausiliari cablati quando è richiesta una segnalazione ridondante.
• Assicurarsi che il cavo USB o CP-Link sia inserito correttamente per consentire la trasmissione dei segnali dei pulsanti standard e delle spie attive.
