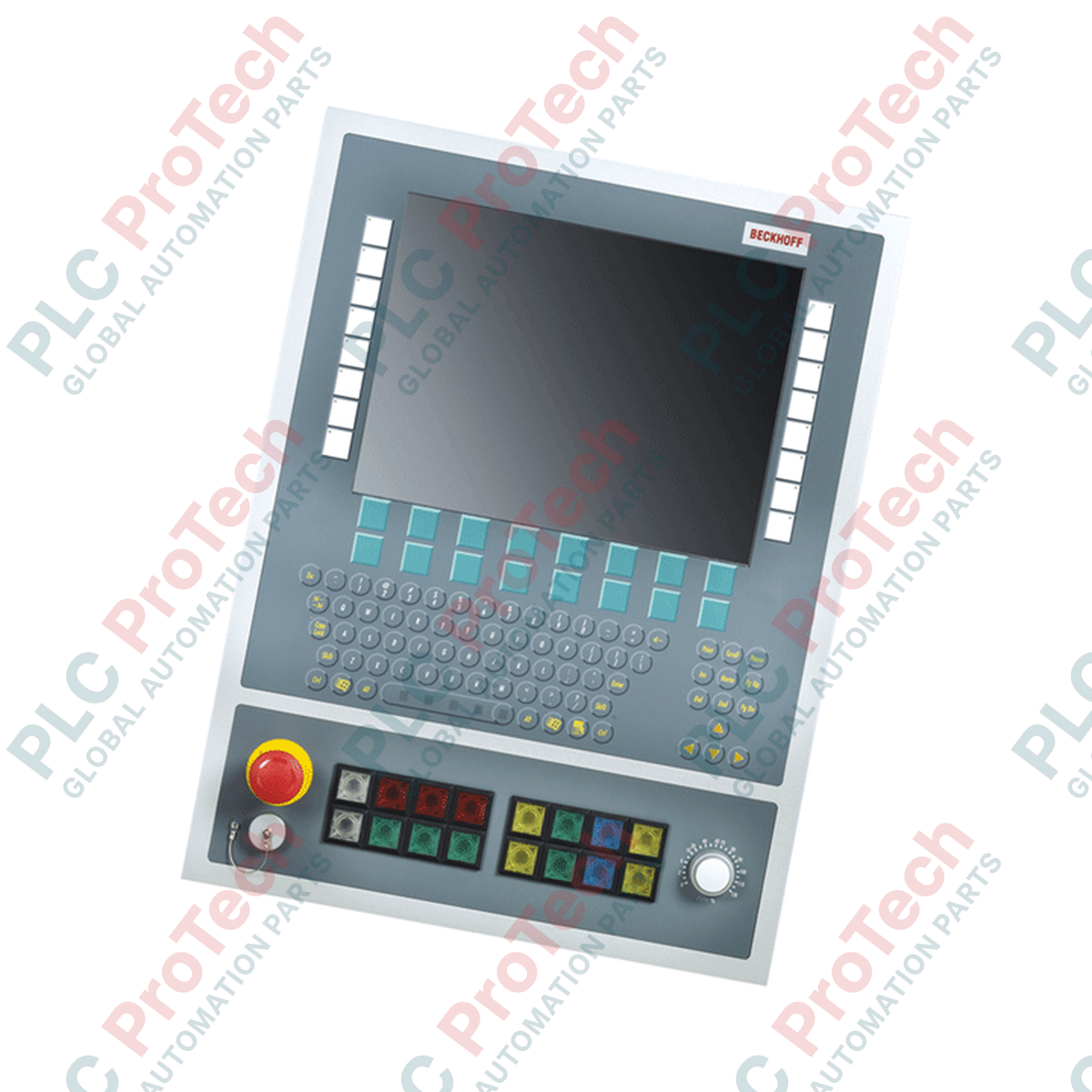

BECKHOFF C9900-E789 Estensione con pulsanti per pannelli di controllo e Panel PC CP6xxx e CP7xxx

Il BECKHOFF C9900-E789 è un'estensione con pulsanti progettata per l'integrazione sotto i pannelli di controllo CP6942, CP7942 e i Panel PC CP6242, CP6442, CP6542 e CP7242 con display da 15 pollici senza tastiere. Funge da interfaccia fisica per l'operatore delle macchine utensili, instradando i segnali discreti di azionamento e indicazione dello stato tramite USB e collegamenti diretti cablati su morsettiera.

Riepilogo tecnico

Questa estensione del pannello di controllo fornisce un'interfaccia fisica localizzata per le applicazioni di controllo delle macchine. Integra ingressi e uscite discreti mediante un'architettura a doppio canale: un'interfaccia USB gestisce la trasmissione seriale dei dati per la segnalazione primaria dello stato dei pulsanti e il controllo esclusivo delle spie luminose, mentre morsettiere indipendenti consentono il collegamento parallelo cablato per i circuiti di controllo critici. Un selettore a codice Gray integrato fornisce la codifica della posizione assoluta tramite USB, mentre un hub USB a doppia porta accessibile dal pannello frontale estende la connettività del backplane per le periferiche esterne.

Specifiche hardware

Note di progettazione

• Logica dei segnali: I 16 pulsanti standard sono dotati di instradamento a circuiti separati. Il primo contatto normalmente aperto (NO) è collegato al controller USB interno per lo scambio ciclico di dati con il PC host. Il secondo contatto NO è isolato meccanicamente e collegato direttamente alla morsettiera per il tradizionale instradamento I/O a 24 VDC verso il backplane del PLC.
• Controllo degli indicatori: Le spie integrate nei 16 pulsanti non dispongono di ingressi cablati localmente. I loro stati di attivazione sono comandati esclusivamente tramite stringhe di comando USB downstream dal controller host.
• Circuiti di sicurezza: L'interruttore di arresto di emergenza bypassa completamente il bus USB interno. Deve essere integrato nel circuito del relè di sicurezza locale o del PLC di sicurezza utilizzando i terminali per il cablaggio diretto, al fine di soddisfare gli standard di sicurezza delle macchine.
• Commutatore Gray Code: Il commutatore rotativo a 23 posizioni utilizza la codifica Gray per impedire transizioni ambigue dei bit durante la rotazione, trasmettendo i dati sulla posizione assoluta direttamente tramite l'interfaccia USB.

Linee guida operative

• Separazione EMC e schermatura: Per evitare la corruzione del segnale sul bus USB, instradare il cavo di uplink USB interno lontano dai cavi dei motori CA ad alta tensione e dai cavi di uscita degli azionamenti a frequenza variabile (VFD). Assicurarsi che l'alloggiamento del pannello di controllo disponga di una messa a terra a bassa impedenza verso il telaio della macchina.
• Cablaggio dei terminali: Per collegare i contatti NO secondari alla morsettiera, utilizzare conduttori in rame flessibili a trefoli fini con puntalini isolati. Rispettare le coppie di serraggio standard sui morsetti a vite per evitare danni ai contatti.
• Grado di protezione: L'interfaccia USB A a 2 porte accessibile dal pannello frontale raggiunge il grado di protezione IP65 solo quando il cappuccio a vite protettivo è completamente inserito e serrato contro la guarnizione. Assicurarsi che il cappuccio sia fissato ogni volta che le porte frontali non stanno servendo attivamente apparecchiature esterne.

Il BECKHOFF C9900-E789 è un'estensione con pulsanti progettata per l'integrazione sotto i pannelli di controllo CP6942, CP7942 e i Panel PC CP6242, CP6442, CP6542 e CP7242 con display da 15 pollici senza tastiere. Funge da interfaccia fisica per l'operatore delle macchine utensili, instradando i segnali discreti di azionamento e indicazione dello stato tramite USB e collegamenti diretti cablati su morsettiera.

Riepilogo tecnico

Questa estensione del pannello di controllo fornisce un'interfaccia fisica localizzata per le applicazioni di controllo delle macchine. Integra ingressi e uscite discreti mediante un'architettura a doppio canale: un'interfaccia USB gestisce la trasmissione seriale dei dati per la segnalazione primaria dello stato dei pulsanti e il controllo esclusivo delle spie luminose, mentre morsettiere indipendenti consentono il collegamento parallelo cablato per i circuiti di controllo critici. Un selettore a codice Gray integrato fornisce la codifica della posizione assoluta tramite USB, mentre un hub USB a doppia porta accessibile dal pannello frontale estende la connettività del backplane per le periferiche esterne.

Specifiche hardware

Note di progettazione

• Logica dei segnali: I 16 pulsanti standard sono dotati di instradamento a circuiti separati. Il primo contatto normalmente aperto (NO) è collegato al controller USB interno per lo scambio ciclico di dati con il PC host. Il secondo contatto NO è isolato meccanicamente e collegato direttamente alla morsettiera per il tradizionale instradamento I/O a 24 VDC verso il backplane del PLC.
• Controllo degli indicatori: Le spie integrate nei 16 pulsanti non dispongono di ingressi cablati localmente. I loro stati di attivazione sono comandati esclusivamente tramite stringhe di comando USB downstream dal controller host.
• Circuiti di sicurezza: L'interruttore di arresto di emergenza bypassa completamente il bus USB interno. Deve essere integrato nel circuito del relè di sicurezza locale o del PLC di sicurezza utilizzando i terminali per il cablaggio diretto, al fine di soddisfare gli standard di sicurezza delle macchine.
• Commutatore Gray Code: Il commutatore rotativo a 23 posizioni utilizza la codifica Gray per impedire transizioni ambigue dei bit durante la rotazione, trasmettendo i dati sulla posizione assoluta direttamente tramite l'interfaccia USB.

Linee guida operative

• Separazione EMC e schermatura: Per evitare la corruzione del segnale sul bus USB, instradare il cavo di uplink USB interno lontano dai cavi dei motori CA ad alta tensione e dai cavi di uscita degli azionamenti a frequenza variabile (VFD). Assicurarsi che l'alloggiamento del pannello di controllo disponga di una messa a terra a bassa impedenza verso il telaio della macchina.
• Cablaggio dei terminali: Per collegare i contatti NO secondari alla morsettiera, utilizzare conduttori in rame flessibili a trefoli fini con puntalini isolati. Rispettare le coppie di serraggio standard sui morsetti a vite per evitare danni ai contatti.
• Grado di protezione: L'interfaccia USB A a 2 porte accessibile dal pannello frontale raggiunge il grado di protezione IP65 solo quando il cappuccio a vite protettivo è completamente inserito e serrato contro la guarnizione. Assicurarsi che il cappuccio sia fissato ogni volta che le porte frontali non stanno servendo attivamente apparecchiature esterne.

Dettaglio del suffisso

• Compatibilità CP6xxx / CP7xxx: Il fattore di forma e le staffe di montaggio sono ottimizzati meccanicamente specificamente per le varianti con display da 15 pollici di queste serie prive di tastiere fisiche integrate.
• Fase di servizio: Questa unità è destinata alla manutenzione, all'espansione di sistemi legacy e alla sostituzione diretta sul campo all'interno di linee di automazione esistenti.
