Estensione con pulsanti BECKHOFF C9900-E905

Descrizione

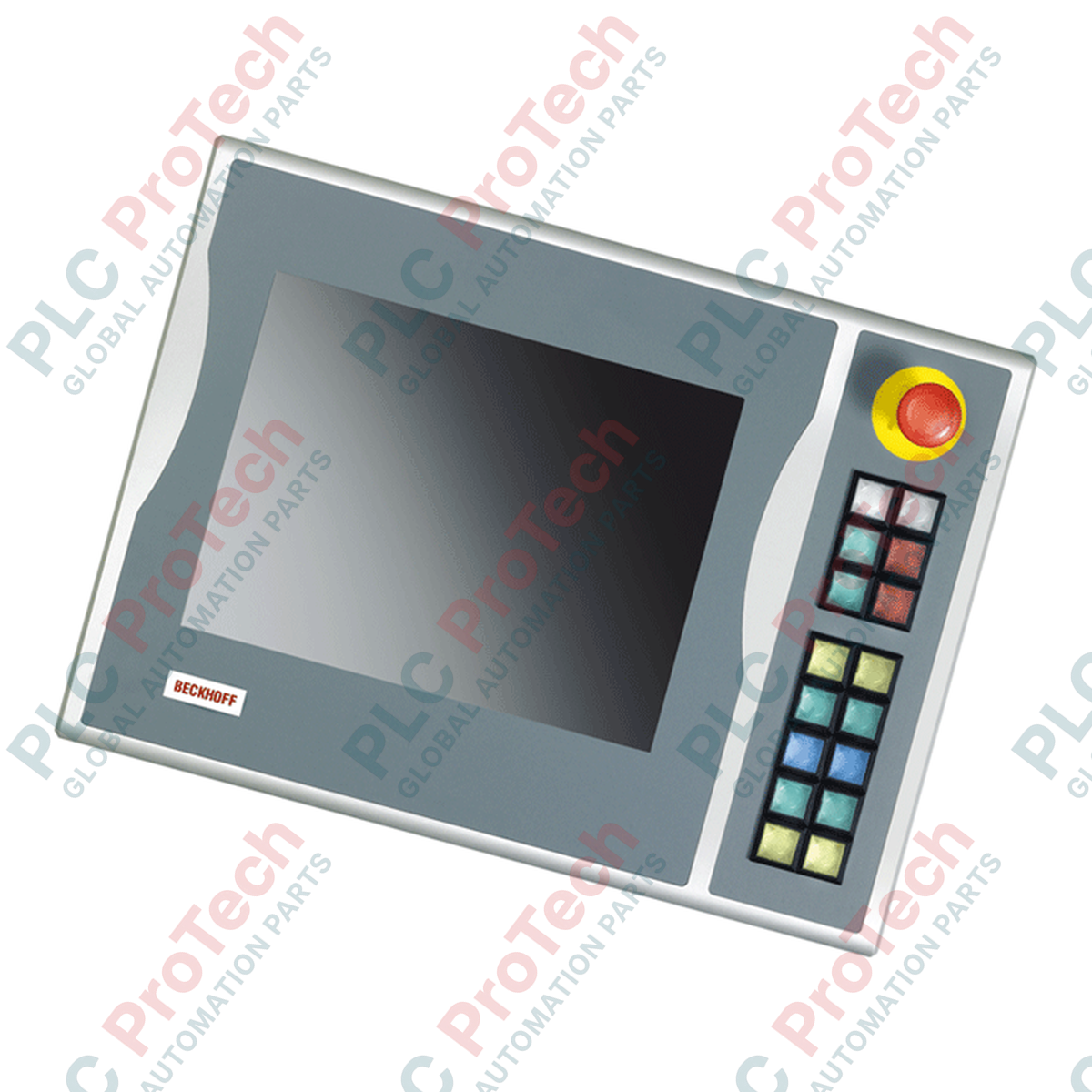

Progettato per un'integrazione perfetta con i pannelli di controllo CP6xxx e CP7xxx, il Beckhoff C9900-E905 offre un'espansione robusta dell'interfaccia operatore, montata sul lato destro, per display industriali da 15 pollici privi di tastiera integrata. Questa unità di espansione con pulsanti semplifica le operazioni sul campo collocando gli elementi di controllo fisici direttamente accanto all'interfaccia di visualizzazione, facilitando una risposta rapida e tattile dell'operatore in ambienti produttivi complessi.

L'unità dispone di 12 pulsanti quadrati Siemens Signum dotati di lampade di segnalazione integrate, che consentono sia l'inserimento di comandi sia la visualizzazione dello stato. Per le funzioni critiche per la sicurezza, sull'unità è montato un pulsante di arresto di emergenza Siemens Signum dedicato. La trasmissione dei segnali è altamente flessibile: tutti i pulsanti standard supportano due contatti, consentendo ai comandi principali di essere trasmessi tramite interfacce digitali CP-Link o USB e, contemporaneamente, permettendo il cablaggio diretto di un secondo contatto normalmente aperto (NO) tramite una morsettiera integrata. Il pulsante di arresto di emergenza integrato bypassa l'elettronica dell'interfaccia ed è progettato esclusivamente per l'integrazione cablata diretta nel circuito di sicurezza del sistema.

Caratteristiche

• Montaggio sul lato destro: Progettato specificamente per il montaggio sul lato destro dei Panel PC e dei pannelli di controllo Beckhoff compatibili da 15 pollici.
• Interfaccia operatore tattile: Dispone di 12 pulsanti quadrati Siemens Signum (30 x 30 mm) con lampade di segnalazione dello stato integrate.
• Integrazione della sicurezza: Include 1 pulsante di arresto di emergenza Siemens Signum progettato per il cablaggio diretto a relè di sicurezza o controllori fail-safe.
• Trasmissione a doppio canale: Supporta la trasmissione digitale simultanea (tramite CP-Link o USB) e il collegamento cablato alla morsettiera per i contatti dei pulsanti.
• Etichettatura personalizzabile: I cappucci trasparenti e rimovibili sui pulsanti consentono di inserire facilmente etichette personalizzate e indicazioni funzionali.

Applicazioni

• Stazioni di controllo per macchine utensili che richiedono interruttori di override fisici.
• Linee di assemblaggio automobilistico che utilizzano Panel PC da 15 pollici.
• Ambienti industriali pesanti che richiedono percorsi di controllo fisici e digitali ridondanti.
• Sistemi di produzione di processo con requisiti di circuiti di sicurezza localizzati.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Allineamento meccanico: Assicurarsi che la guarnizione di montaggio sia posizionata correttamente tra il pannello di controllo da 15 pollici e l'espansione C9900-E905, per mantenere il grado di protezione contro l'ingresso previsto.
• Cablaggio diretto: Instradare i cavi dell'arresto di emergenza e i collegamenti dei morsetti NO secondari attraverso canaline separate e schermate contro i disturbi, lontano dai cavi dei motori ad alta potenza.
• Alimentazione e messa a terra: Verificare che il pannello host disponga di un collegamento a bassa impedenza alla terra della macchina prima di stabilire i collegamenti di comunicazione USB o CP-Link.
