BECKHOFF C9900-G024 Estensione con pulsanti per pannelli multi-touch CP39xx

Descrizione

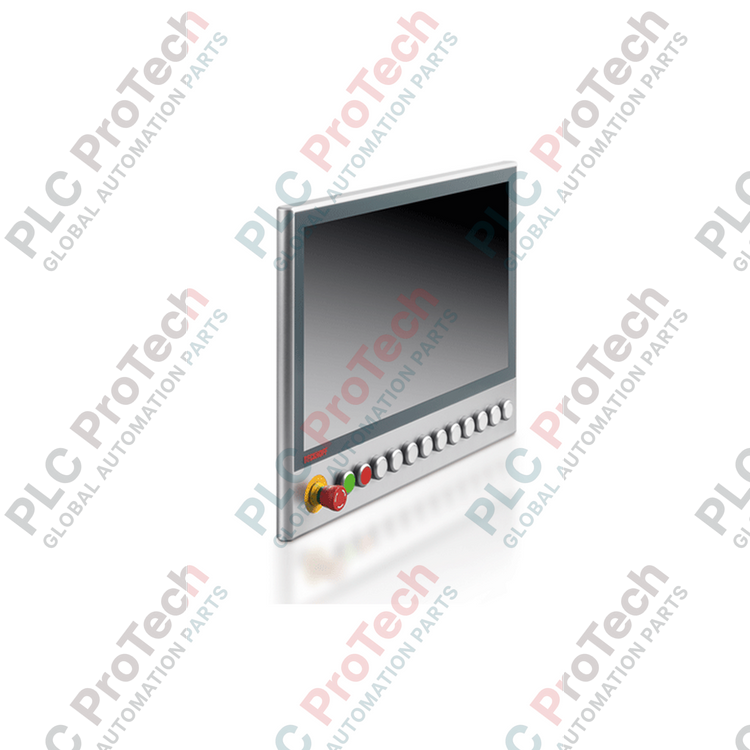

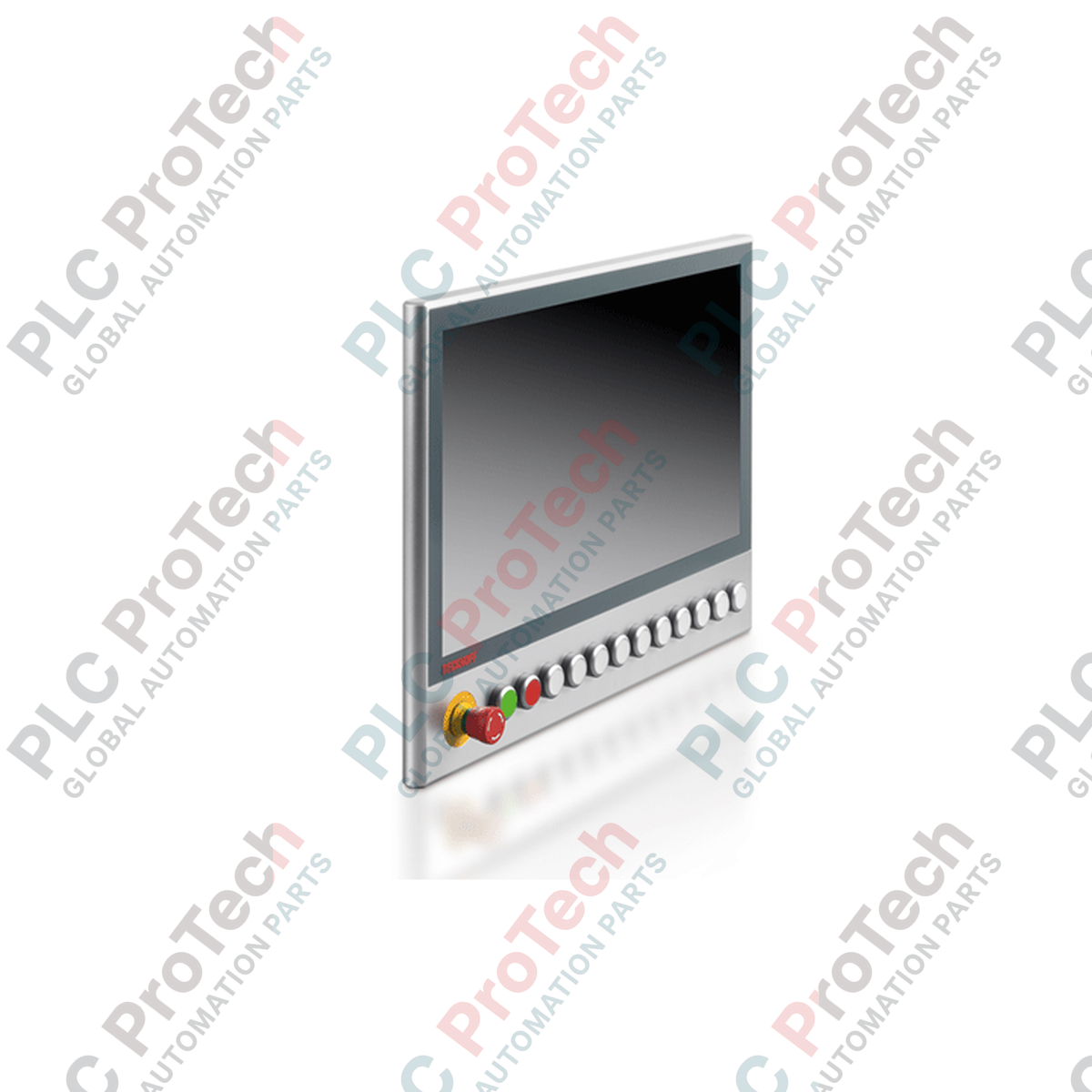

Il BECKHOFF C9900-G024 è un'estensione con pulsanti progettata specificamente per l'integrazione con i pannelli di controllo multi-touch della serie CP39xx dotati di braccio di supporto. Progettata per ampliare l'interfaccia operatore fisica dei sistemi PC industriali, questa unità di estensione presenta una disposizione orizzontale situata sotto il pannello principale, offrendo un accesso ergonomico ai comandi operatore essenziali negli ambienti di costruzione di macchine e automazione degli impianti.

Questa unità di estensione è realizzata con elementi di comando meccanici integrati, inclusi tasti a pulsante dotati di lampade di segnalazione e un tasto di arresto di emergenza, utilizzando componenti della serie RAFI RAFIX 22FS+. La trasmissione dei segnali e l'alimentazione degli interruttori e delle lampade interne sono gestite tramite connessioni USB interne e morsettiere dedicate, mentre l'instradamento dei cavi è gestito in modo sicuro tramite un pressacavo M20.

Caratteristiche

• Progettato per l'integrazione diretta con i pannelli multi-touch BECKHOFF CP39xx dotati di configurazioni con braccio di supporto
• Disposizione orizzontale dell'estensione dei pulsanti posizionata sotto l'unità display principale
• Dotato di tasti industriali rotondi a pulsante RAFI RAFIX 22FS+ da 30 mm con lampade di segnalazione integrate
• Include un tasto di arresto di emergenza integrato con componenti RAFI RAFIX 22FS+
• Architettura a doppia interfaccia che supporta contatti di commutazione instradati tramite USB e morsettiere
• Contatti di apertura dell'arresto di emergenza cablati direttamente tramite la morsettiera interna
• Include etichette fisiche per i cappucci dei pulsanti, per consentire una marcatura personalizzata individuale
• Ingresso e instradamento sicuri dei cavi tramite un pressacavo M20 integrato

Applicazioni

• Funzionamento e controllo di macchine utensili industriali
• Automazione dei processi e monitoraggio delle linee di produzione
• Stazioni di interfaccia operatore personalizzate per sistemi Panel PC BECKHOFF
• Integrazione del controllo HMI con funzioni di arresto di emergenza cablato e override manuale

Specifiche tecniche

Generale

Elementi di comando e controlli

Elettricità e comunicazione

Linee guida per l'installazione

1. Assicurarsi che il sistema di controllo e gli alimentatori collegati siano completamente privi di tensione prima di iniziare i lavori di installazione meccanica o di cablaggio.
2. Ispezionare l'unità C9900-G024 e i componenti del braccio di montaggio per verificare l'eventuale presenza di danni da trasporto prima dell'assemblaggio.
3. Fissare l'estensione dei pulsanti alla parte inferiore del pannello multi-touch CP39xx utilizzando l'adattatore designato per il braccio di montaggio e la canalina portacavi in alluminio.
4. Far passare in sicurezza tutti i cavi di comando e di alimentazione attraverso il pressacavo M20 per proteggere i conduttori da sollecitazioni e agenti ambientali.
5. Collegare i contatti degli interruttori e il cablaggio delle spie di segnalazione all'interfaccia USB interna e alla morsettiera secondo lo schema di cablaggio specifico del sistema di controllo.
6. Verificare il corretto funzionamento e la continuità dei contatti ad apertura dell'arresto di emergenza tramite la morsettiera prima di alimentare il sistema.
7. Eseguire un test funzionale completo di tutti i pulsanti, delle spie di segnalazione e dei circuiti di arresto di emergenza durante la messa in servizio del sistema.
