BECKHOFF C9900-G050 Estensione compatta per pulsanti

Descrizione

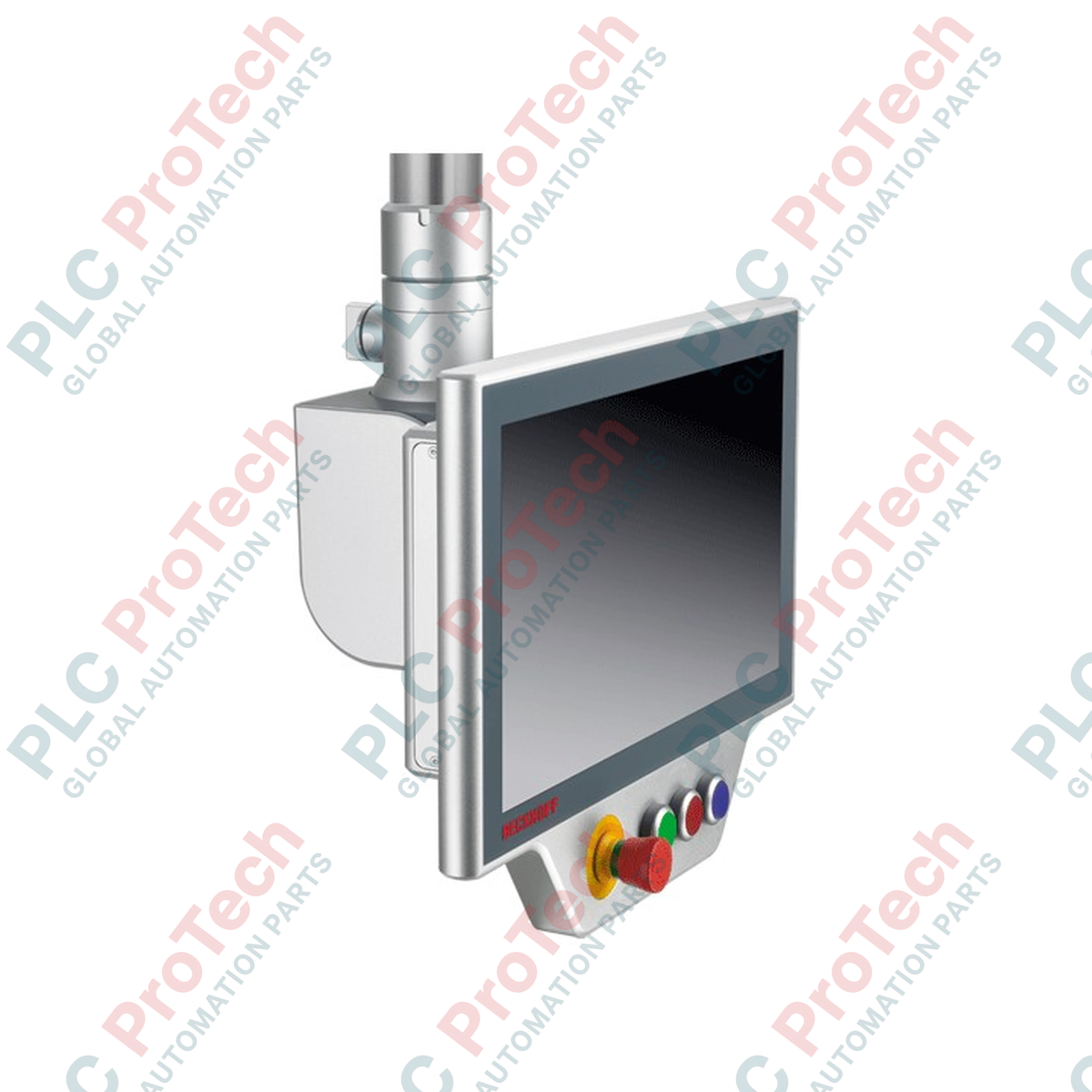

Progettato per l'integrazione fisica diretta con i sistemi multi-touch orizzontali per l'installazione in orientamento panoramico, il BECKHOFF C9900-G050 offre comandi operatore tattili e localizzati sotto gli schermi HMI compatibili. Questa estensione orizzontale a pulsanti si monta direttamente sulla parte inferiore dei pannelli di controllo multi-touch CP39xx e dei Panel PC CP32xx-1600 e CP37xx-1600 con configurazioni a braccio di supporto.

L'unità dispone di elementi di comando di livello industriale, tra cui pulsanti RAFI RAFIX 22FS+ rotondi da 30 mm con spie integrate e un pulsante di arresto di emergenza ad alta visibilità. Collega gli ingressi hardware fisici alle reti di controllo digitali utilizzando la comunicazione a doppio percorso tramite USB e un connettore circolare standard a 19 pin. Questa configurazione garantisce che sia le operazioni di comando standard sia le funzioni di arresto critiche per la sicurezza vengano instradate in modo affidabile attraverso i canali appropriati.

Caratteristiche

• Compatibile con pannelli multi-touch Beckhoff e Panel PC orientati orizzontalmente.
• Pulsanti robusti RAFI RAFIX 22FS+ rotondi da 30 mm con spie di stato integrate.
• Pulsante di arresto di emergenza integrato ad alta affidabilità (RAFI RAFIX 22FS+).
• Capsule dei pulsanti rimovibili, che consentono la marcatura individuale e l'inserimento di etichette personalizzate.
• Instradamento flessibile delle comunicazioni tramite USB e un robusto connettore circolare a 19 pin.
• Posizionamento orizzontale ergonomico sotto lo schermo del pannello principale.

Applicazioni

• Linee di assemblaggio e celle robotizzate per la produzione automobilistica.
• Centri di lavorazione CNC e macchinari pesanti per la formatura dei metalli.
• Pannelli di controllo dei processi nei settori chimico, del trattamento delle acque e dell'energia.
• Stazioni operatore HMI personalizzate che richiedono indicatori tattili fisici accanto agli schermi touch.

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

Per garantire stabilità meccanica e affidabilità elettrica a lungo termine, durante il montaggio attenersi alle seguenti linee guida di progettazione:

• Allineamento meccanico: fissare il C9900-G050 direttamente al bordo inferiore dell'alloggiamento del pannello multi-touch compatibile utilizzando la ferramenta di montaggio fornita. Verificare che le guarnizioni siano correttamente allineate per mantenere i gradi di protezione contro la penetrazione.
• Instradamento dei cavi: assicurarsi che sia il collegamento USB sia il cavo circolare a 19 pin dispongano di un adeguato scarico della trazione e siano instradati lontano dalle linee CA ad alta tensione, per prevenire interferenze EMI sui comandi delle spie.
• Messa a terra di sicurezza: collegare i terminali di terra in conformità alle pratiche standard di sicurezza per i macchinari industriali. I contatti di apertura dell'arresto di emergenza critici per la sicurezza devono essere cablati direttamente a un relè di sicurezza certificato o a un modulo di ingresso per PLC di sicurezza tramite l'interfaccia a 19 pin.
