Estensione compatta per pulsanti Beckhoff C9900-G055 per pannelli di controllo orizzontali

Descrizione

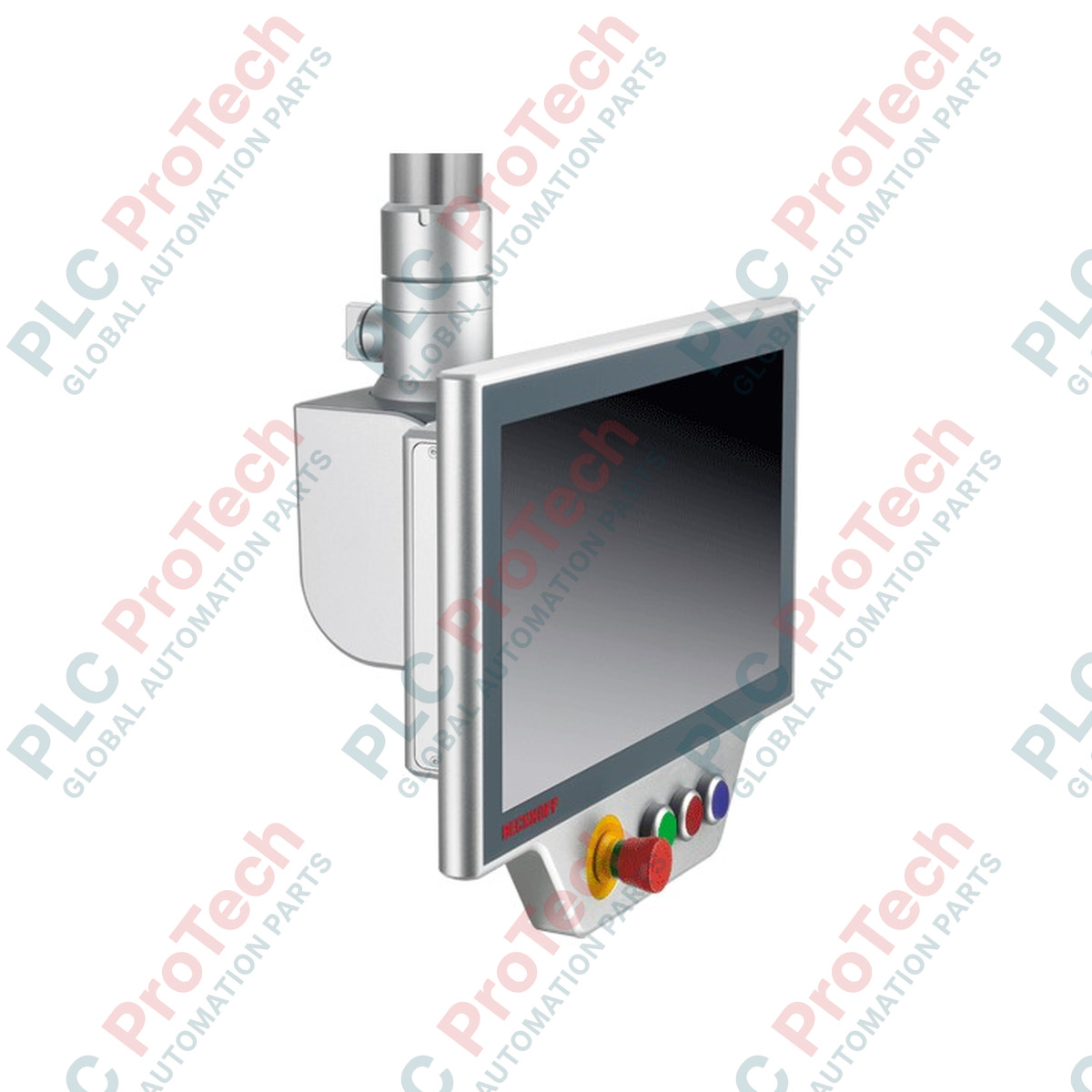

Progettato per l’integrazione diretta sotto i pannelli di controllo multi-touch CP39xx e i Panel PC CP32xx-1600 o CP37xx-1600 in formato orizzontale, il Beckhoff C9900-G055 offre un’interfaccia operatore meccanica robusta e tattile per azioni di controllo manuale ad alta frequenza e di sicurezza critica. Combinando la commutazione meccanica diretta con interfacce bus industriali standard, questa estensione collega il controllo fisico dell’operatore agli ambienti di visualizzazione basati su software. Il pannello è dotato di componenti della resistente serie RAFI RAFIX 22FS+, incluso un attuatore dedicato per l’arresto di emergenza ad alta affidabilità. Instradando i contatti di interruzione critici per la sicurezza indipendentemente dal bus USB del sistema, il dispositivo mantiene la massima conformità fisica alle moderne specifiche di sicurezza funzionale, semplificando al contempo notevolmente la complessità complessiva del layout di montaggio del pannello.

Caratteristiche principali

• Formato ottimizzato: Progettato per il montaggio orizzontale direttamente sotto pannelli multi-touch con orientamento orizzontale.
• Interruttori a elevato riscontro tattile: Dotato di robusti interruttori a tasto circolari RAFI RAFIX 22FS+ da 30 mm, per un chiaro riscontro fisico dell’azionamento.
• Segnalazione integrata dello stato: Ogni pulsante standard integra una spia di segnalazione controllabile tramite USB.
• Sicurezza fisica dedicata: Include 1 robusto pulsante di arresto di emergenza RAFI RAFIX 22FS+ con percorsi ridondanti per i contatti di sicurezza.
• Comunicazione a doppio percorso: I tasti standard comunicano sia tramite USB (1 contatto dell’interruttore e driver LED) sia tramite un connettore circolare cablato a 19 pin, per la massima flessibilità dei segnali.
• Sistema di etichettatura personalizzato: Progettato con alloggiamenti per inserti che consentono di applicare direttamente etichette sui cappucci dei pulsanti, per designazioni personalizzate specifiche per l’applicazione.

Applicazioni

• Linee di assemblaggio automobilistico: Stazioni di controllo manuale localizzate che richiedono l’azionamento fisico diretto dell’arresto di emergenza.
• Controllo di macchinari pesanti: Integrazione sotto pannelli multi-touch per sequenze manuali continue di movimento a impulsi o di homing.
• Visualizzazione degli impianti di processo: Override cablati per valvole o sistemi di pompaggio di sicurezza critica, affiancati da HMI grafiche dinamiche.
• Pannelli farmaceutici e per camere bianche: Struttura robusta con grado di protezione IP per applicazioni in cui gli operatori indossano guanti protettivi pesanti.

Specifiche tecniche

Connessioni e interfacce

Il C9900-G055 utilizza un'architettura di collegamento a doppio canale altamente affidabile, progettata per soddisfare sia le architetture HMI non critiche sia quelle hardware critiche per la sicurezza.

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il C9900-G055 è profilato fisicamente su misura esclusivamente per pannelli multi-touch orizzontali. Assicurarsi di non tentare di montare questa estensione su pannelli single-touch più vecchi o su sistemi orientati in verticale, poiché le staffe di allineamento fisico e i profili di tenuta in poliuretano non sono compatibili. Per i modelli verticali, fare riferimento alle configurazioni corrispondenti con suffisso per estensione verticale.

Problemi applicativi e note ingegneristiche

Durante il routing dei segnali nei sistemi critici per la sicurezza, evitare sempre di far passare il circuito di arresto di emergenza attraverso il percorso USB. La connessione USB è esclusivamente destinata al feedback HMI non di sicurezza (stato delle spie e pulsanti di comando dello stato dell'operatore). I circuiti di sicurezza fisici normalmente chiusi devono passare direttamente attraverso il connettore circolare a 19 pin verso relè di sicurezza certificati o ingressi di PLC di sicurezza (come i terminali Beckhoff TwinSAFE EL6900).

Suggerimenti per la messa in servizio e il cablaggio

Per garantire il grado di protezione IP65 dell'insieme del pannello dopo il collegamento meccanico, assicurarsi che l'interfaccia della guarnizione personalizzata sia perfettamente piana e priva di torsioni prima di serrare le viti di collegamento. Serrare sistematicamente le viti di montaggio meccanico dal centro verso l'esterno per garantire una pressione uniforme sulla guarnizione in gomma.

Linee guida per l'installazione

1. 1

   Pulire e verificare con attenzione le superfici di tenuta dell'interfaccia sul lato inferiore del pannello multi-touch orizzontale e sulla parte superiore dell'alloggiamento C9900-G055.

2. 2

   Posizionare uniformemente la guarnizione in poliuretano all'interno del canale dedicato. Non tendere né tagliare la guarnizione durante l'installazione.

3. 3

   Accoppiare meccanicamente l'estensione del pulsante al telaio di base del pannello, serrando le viti a esagono incassato secondo le specifiche di coppia di montaggio OEM consigliate.

4. 4

   Collegare il cavo circolare a 19 pin, bloccando saldamente la ghiera per preservare il grado di protezione IP, quindi collegare direttamente la connessione bus USB ausiliaria alla porta del controller del Panel PC host.
