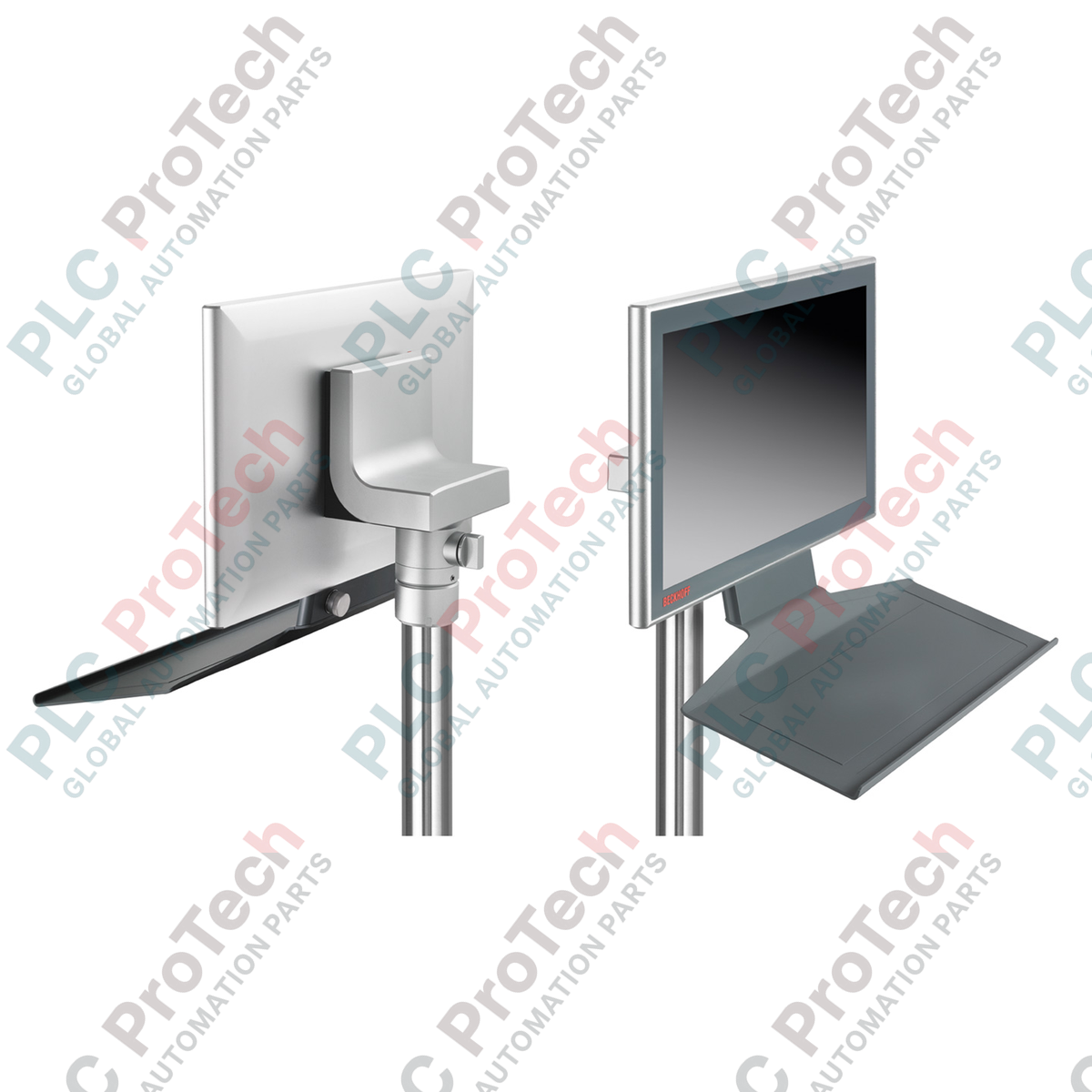

BECKHOFF C9900-M406 Ripiano per tastiera per pannelli di controllo CP3xxx e Panel PC

Descrizione

Il BECKHOFF C9900-M406 è un ripiano per tastiera progettato per i pannelli di controllo multi-touch e i Panel PC CP3xxx.

Il ripiano si monta sotto i dispositivi compatibili da CP3x12 a CP3x24. Fornisce una superficie di lavoro per una tastiera PC standard durante la messa in servizio, la configurazione e gli aggiornamenti software.

Sul retro del ripiano è presente una presa USB integrata per il collegamento della tastiera. La presa USB è conforme al grado di protezione IP65.

Il cavo USB in eccesso della tastiera può essere avvolto attorno alla staffa sotto il ripiano. La struttura in alluminio verniciato si abbina al design dei pannelli di controllo Beckhoff compatibili.

Durante il normale funzionamento della macchina, C9900-M406 può fungere anche da portautensili mentre l'operatore utilizza l'interfaccia touch multi-dito.

Caratteristiche

• Ripiano per tastiera e utensili per pannelli operatore BECKHOFF CP3xxx

• Si monta sotto i pannelli di controllo e i Panel PC compatibili

• Compatibile con le configurazioni da CP3x12 a CP3x24

• Presa USB posteriore integrata per il collegamento della tastiera

• Presa USB posteriore con grado di protezione IP65

• Staffa inferiore per la gestione del cavo in eccesso della tastiera

• Struttura in alluminio verniciato

• Ripiano largo 468 mm

• Progettato per le procedure di messa in servizio e aggiornamento software

• Può fornire una superficie di lavoro per gli utensili durante il funzionamento della macchina

Applicazioni

• Posizionamento della tastiera durante la messa in servizio della macchina

• Configurazione e manutenzione del pannello operatore

• Procedure di aggiornamento software che richiedono l'accesso alla tastiera

• Accesso locale all'ingegneria sui Panel PC

• Uso temporaneo della tastiera sui pannelli di controllo multi-touch

• Posizionamento degli utensili durante il normale funzionamento della macchina

Informazioni per l'ordine

Specifiche tecniche

Generale

Interfaccia

Meccanica

Collegamenti / Interfacce

La specifica IP65 si applica alla presa USB posteriore integrata. Non deve essere interpretata come una classe di protezione dichiarata indipendentemente per l'intero gruppo ripiano.

Linee guida per l'installazione

1. Verificare che il Control Panel o Panel PC richiesto rientri nell'intervallo supportato da CP3x12 a CP3x24.

2. Specificare il C9900-M406 al momento dell'ordine del Control Panel o Panel PC compatibile.

3. Verificare la disposizione di montaggio richiesta prima di finalizzare la configurazione del pannello.

4. Ispezionare il ripiano e l'area del collegamento USB prima della messa in servizio.

5. Far passare il cavo della tastiera senza creare tensione sul collegamento USB.

6. Utilizzare la staffa inferiore per gestire il cavo in eccesso della tastiera.

7. Verificare che il ripiano installato non interferisca con i componenti circostanti della macchina.

8. Verificare che l'accesso dell'operatore sia libero da ostacoli prima di mettere la macchina in funzionamento normale.

Raccomandazioni per la messa in servizio

Collegare la tastiera richiesta tramite la presa USB posteriore integrata dopo aver completato l'installazione del Panel PC o Control Panel.

Verificare la normale comunicazione con la tastiera prima di iniziare le attività di configurazione o manutenzione del software.

Far passare il cavo in eccesso attorno alla staffa inferiore fornita, per ridurre la presenza di cavi allentati intorno alla postazione dell'operatore.

Dopo la messa in servizio, rimuovere le apparecchiature temporanee non necessarie e verificare che l'area del ripiano rimanga libera da oggetti che potrebbero interferire con il funzionamento della macchina.

Considerazioni su sostituzione e approvvigionamento

Il C9900-M406 deve essere identificato tramite il suo identificativo d'ordine completo prima dell'approvvigionamento.

La compatibilità deve essere verificata rispetto alla configurazione esatta del Control Panel o Panel PC. Le informazioni ufficiali per l'ordine specificano applicazioni da CP3x12 a CP3x24.

Il C9900-M406 è specificato come opzione ordinata insieme al Control Panel o Panel PC associato. Questa condizione d'ordine deve essere considerata nella pianificazione di sostituzioni o nuove installazioni.
