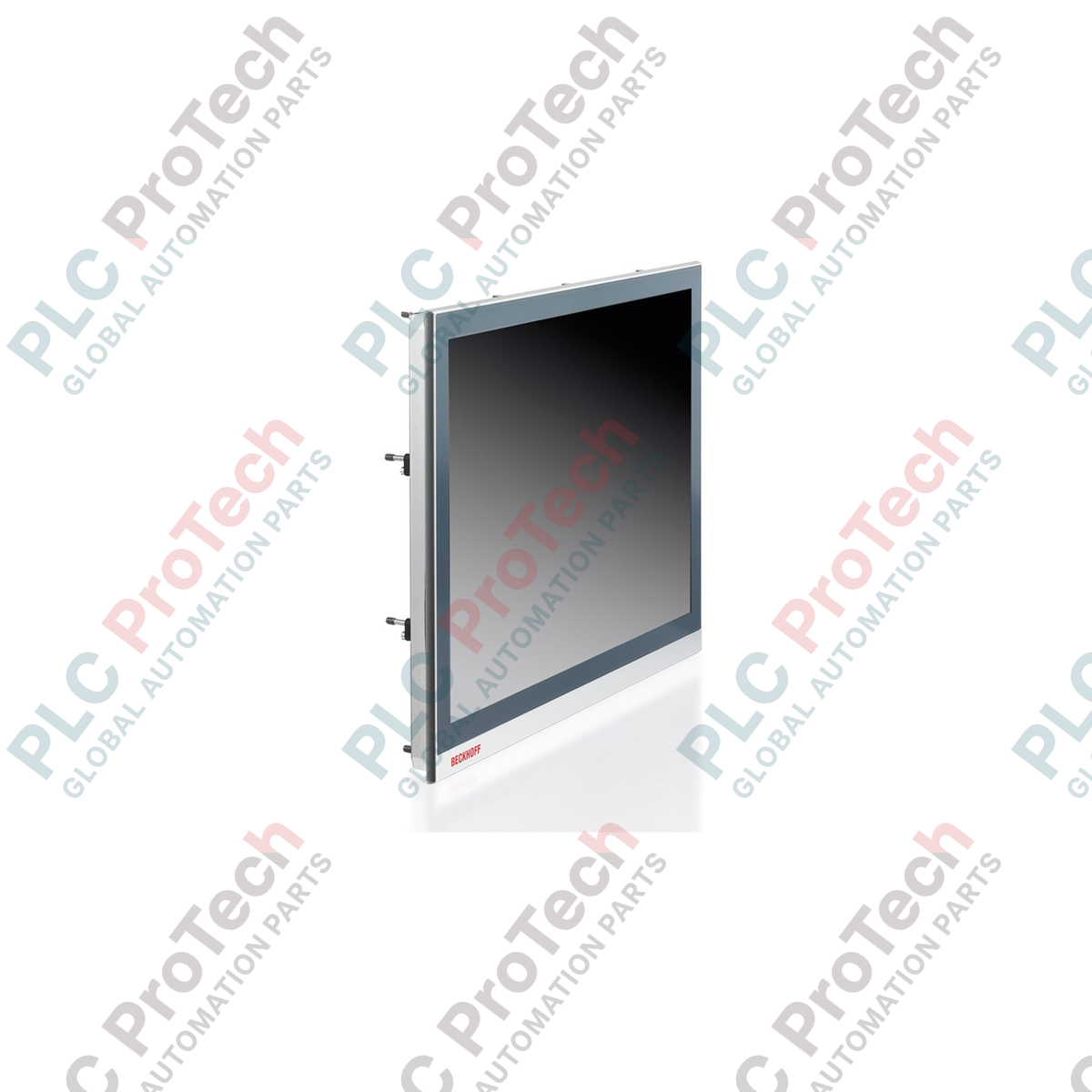

Panel PC Beckhoff CP2619-0000 multi-touch da 19 pollici della serie CP26xx

Descrizione

Per l'integrazione in quadri elettrici salvaspazio, Beckhoff CP2619-0000 offre una piattaforma HMI e PLC compatta e ad alte prestazioni, che combina un processore ARM Cortex-A8 con un robusto display multi-touch da 19 pollici. Questo sistema è progettato specificamente per attività di controllo e visualizzazione in ambienti altamente automatizzati e utilizza il sistema operativo Windows Embedded Compact 7. Grazie all'interfaccia EtherCAT integrata e alle comunicazioni industriali standard, funziona come un controller altamente affidabile e senza ventola direttamente sul campo. Il touchscreen in vetro premium da 19 pollici con multi-touch garantisce un'elevata resistenza meccanica e un controllo preciso dell'interfaccia, anche in condizioni gravose sul piano di produzione.

Caratteristiche

• Pannello multi-touch industriale da 19 pollici con frontale in vetro resistente e moderno alloggiamento in alluminio.
• Efficiente processore ARM Cortex-A8 con frequenza di 1 GHz per l'esecuzione rapida dei sistemi runtime TwinCAT.
• NOVRAM non volatile integrata da 128 kByte per conservare in modo sicuro le variabili di processo critiche durante le interruzioni di alimentazione.
• Interfaccia master EtherCAT integrata dedicata per il collegamento diretto ad alta velocità ai nodi I/O locali.
• Design senza ventola con raffreddamento convettivo passivo, che elimina le parti mobili per prolungare il tempo medio tra i guasti (MTBF).
• Porta USB anteriore per comode operazioni di diagnostica sul campo, aggiornamento del software e gestione dei backup.

Applicazioni

• Visualizzazione locale e controllo a livello macchina nelle linee di produzione discreta.
• Stazioni operatore centralizzate per macchinari di imballaggio, lavorazione del legno e assemblaggio.
• Client HMI distribuiti nei sistemi di movimentazione dei materiali che eseguono servizi TCP/IP dedicati.
• Motore PLC TwinCAT 2/3 dedicato all'esecuzione di attività di controllo modulari (classe di prestazioni TwinCAT 30).

Tabella delle specifiche tecniche

Collegamenti e interfacce

Informazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il CP2619-0000 utilizza un BSP (Board Support Package) personalizzato per Windows Embedded Compact 7, sviluppato specificamente per processori ARM Cortex-A8. Durante la migrazione dei progetti PLC TwinCAT 2 a questo hardware, assicurarsi che tutte le impostazioni di destinazione siano compilate per la piattaforma ARM anziché per le architetture x86 standard. Tenere presente che TwinCAT 3 richiede licenze PLC specifiche per dispositivi Performance Class 30 per consentire la compilazione e l'esecuzione del runtime su questa piattaforma.

Problemi applicativi e note ingegneristiche

Poiché questo Panel PC utilizza il raffreddamento convettivo passivo attraverso l'alloggiamento posteriore in alluminio, è necessario mantenere uno spazio libero minimo di 50 mm sopra, sotto e dietro l'unità quando viene installata all'interno di armadi di comando non ventilati. Il funzionamento del dispositivo a temperature superiori a 55 Celsius attiverà la limitazione termica automatica del processore per proteggere il chipset ARM, con possibili effetti negativi sui tempi di ciclo PLC in tempo reale della rete EtherCAT.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi sempre che il morsetto di alimentazione a 3 pin per 24 V CC sia alimentato da una fonte stabile e priva di disturbi. Il morsetto di terra di protezione (PE) deve essere collegato direttamente alla barra centrale di terra dell'impianto mediante un conduttore a bassa impedenza di almeno 2,5 mm2. Per prevenire interruzioni della comunicazione sulla rete EtherCAT RJ45, utilizzare esclusivamente cavi patch industriali Cat.5e o Cat.6 a doppia schermatura con cappucci metallici industriali.

Linee guida per l'installazione
