Beckhoff CP3915-0010 Pannello di controllo multi-touch CP39xx

Descrizione

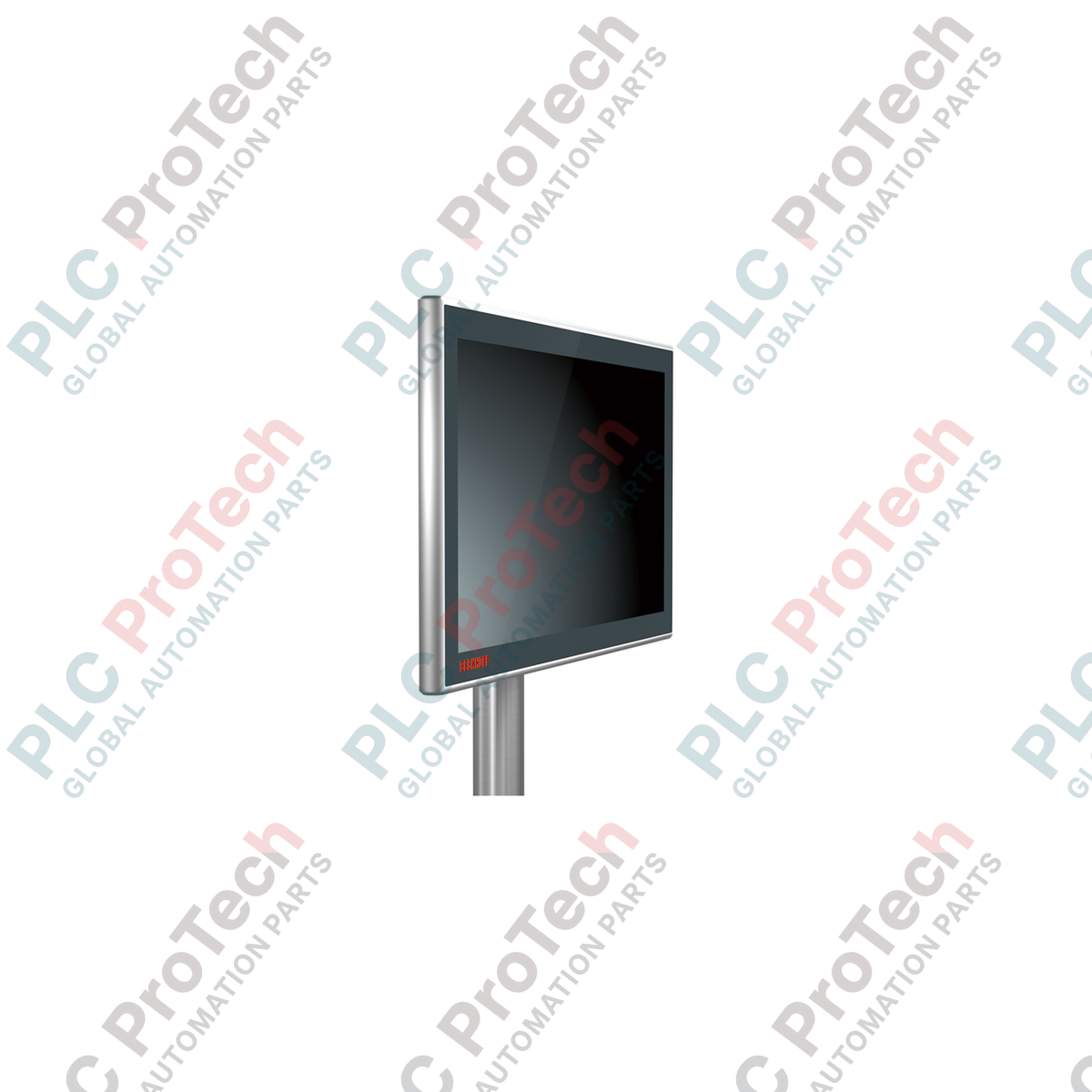

In qualità di interfaccia uomo-macchina altamente resistente per topologie di controllo distribuite, il Beckhoff CP3915-0010 porta la visualizzazione di livello industriale direttamente sul campo. Questo pannello di controllo premium combina un robusto display da 15 pollici con tecnologia touch capacitiva multi-dito, racchiuso in un involucro in alluminio con grado di protezione IP65 su tutti i lati e un frontale in vetro ad alta resistenza. Progettata per funzionare senza interruzioni con lo standard di trasmissione proprietario CP-Link 4, l'unità riunisce i segnali video, i segnali di controllo USB 2.0 e la distribuzione dell'alimentazione in un'unica infrastruttura di rete ad alta velocità, consentendo installazioni ordinate su distanze estese senza degradazione del segnale.

Caratteristiche principali

• Display ad alta fedeltà: Schermo da 15 pollici con risoluzione nativa di 1024 x 768 pixel per una visualizzazione chiara dei processi.
• Tecnologia multi-touch: Il sensore capacitivo proiettato (PCT) consente di rilevare l'input di più dita, permettendo il controllo tramite gesti e conferme di sicurezza a due mani.
• Integrazione CP-Link 4: Utilizza la tecnologia One Cable Technology (OCT) per trasmettere DVI, USB 2.0 (100 Mbit/s) e alimentazione fino a 100 metri tramite un singolo cavo Cat.6A.
• Protezione robusta dagli agenti ambientali: Il grado di protezione IP65 completo impedisce totalmente l'ingresso della polvere e offre resistenza ai getti d'acqua a bassa pressione provenienti da ogni direzione.
• Robusto involucro industriale: Involucro in alluminio fresato a CNC con frontale in vetro indurito chimicamente, resistente ai graffi e all'esposizione a sostanze chimiche.

Applicazioni

• Linee di assemblaggio automobilistico: Montaggio diretto su bracci articolati accanto alle celle robotizzate per un funzionamento intuitivo e localizzato delle celle.
• Lavorazione di alimenti e bevande: Il design robusto resiste ai protocolli standard di lavaggio e alle variazioni localizzate di umidità.
• Movimentazione dei materiali e logistica: Installazione sopraelevata ordinata tramite bracci di montaggio standard, per fornire un feedback affidabile sullo stato nei grandi centri di smistamento.

Specifiche tecniche

Collegamenti e interfacce

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

A differenza delle architetture CP-Link 3 precedenti, che richiedevano schede PCIe dedicate nel PC industriale, la serie CP39xx si basa su moduli trasmettitori esterni, come CU8802 o CU8803. Assicurarsi che il PC host a monte disponga di un'interfaccia trasmettitore compatibile verificata. Il tentativo di pilotare direttamente questo pannello tramite USB standard generico o adattatori video su prolunghe passive causerà il malfunzionamento sia del motore del display sia del feedback touch.

Insidie applicative e note ingegneristiche

Negli impianti soggetti a forti interferenze elettromagnetiche (EMI), ad esempio quelli situati vicino a celle di saldatura robotizzate o azionamenti a frequenza variabile (VFD), qualsiasi interruzione del percorso di schermatura Cat.6A può provocare disconnessioni USB o sfarfallio dello schermo. Verificare sempre la continuità della messa a terra da un'estremità all'altra della schermatura esterna. Non instradare il cavo CP-Link 4 parallelamente alle canaline di alimentazione ad alta tensione senza una barriera divisoria metallica collegata a terra.

Suggerimenti per la messa in servizio e il cablaggio

Quando si utilizza questo pannello di controllo tramite l'opzione One Cable Technology (OCT), il trasmettitore host inietta 24 VDC direttamente nel collegamento Cat.6A. Assicurarsi che la lunghezza totale del cavo non superi i 100 metri, poiché le perdite sui cavi in rame non conformi possono far scendere la tensione di alimentazione al di sotto della soglia operativa minima di 19.2 VDC, causando riavvii imprevedibili del dispositivo durante i cicli termici.
