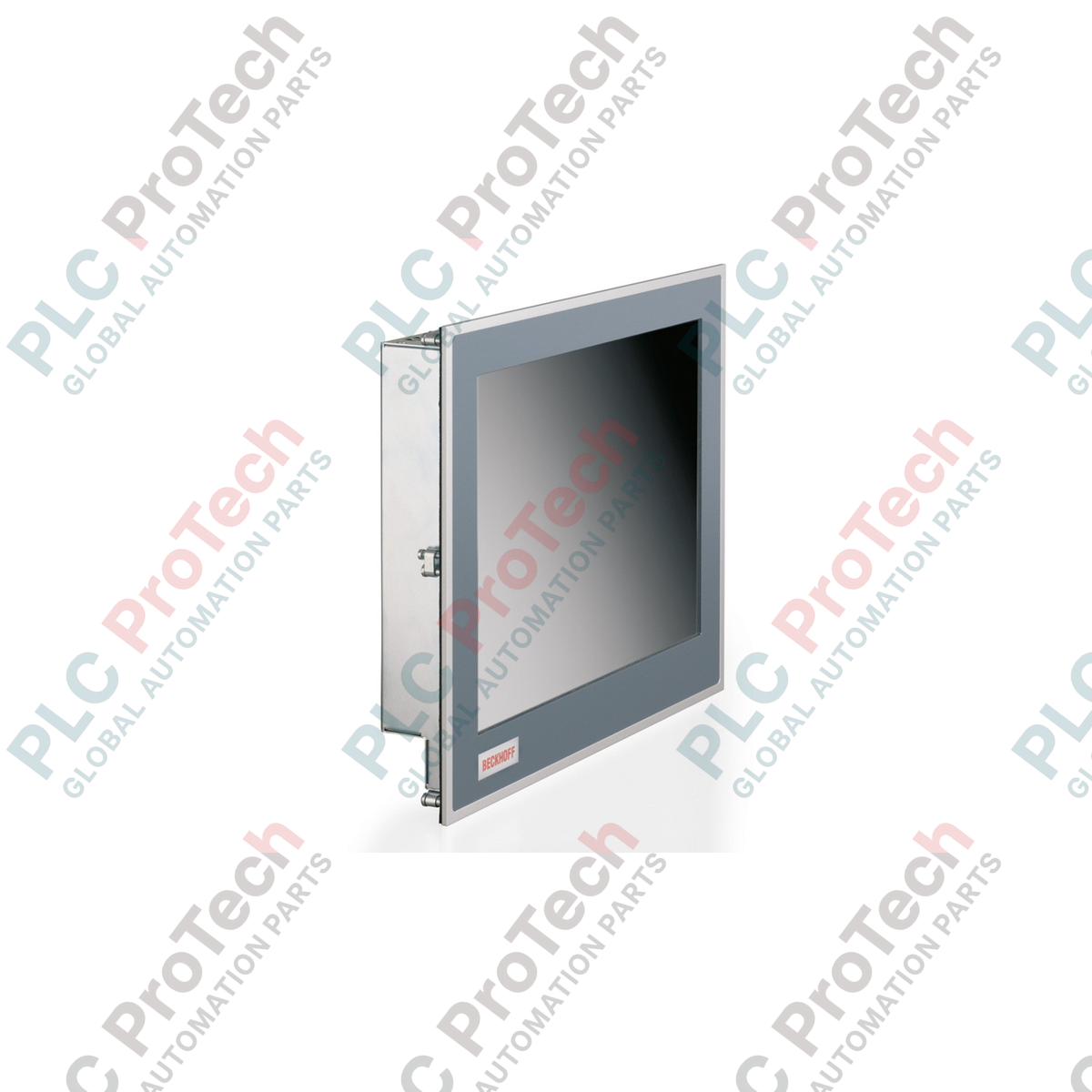

Beckhoff CP6231-0002-0070 PC panel integrato economico CP62xx

Descrizione

Progettato per eseguire attività localizzate di controllo, visualizzazione e monitoraggio in sistemi automatizzati esigenti, il Beckhoff CP6231-0002-0070 integra un display TFT da 12 pollici con un core PC industriale ad alte prestazioni. Questo Panel PC economico da incasso presenta una configurazione meccanica con cornice anteriore in alluminio e robusto coperchio posteriore in lamiera d'acciaio, progettata specificamente per l'installazione in armadi di controllo. Dotato di un processore Intel Celeron G3900TE operante a 2,3 GHz e di 4 GB di RAM DDR4, il dispositivo fornisce una potenza di elaborazione affidabile per i runtime PLC, di controllo del movimento e HMI. Funziona in modo efficiente in ambienti con temperature da 0 a 55 °C, garantendo elevata resistenza fisica e un'esecuzione stabile in condizioni di carico industriale continuo.

Caratteristiche

• Display industriale da 12 pollici: schermo TFT ad alta nitidezza con risoluzione di 800 x 600 e sensore resistivo integrato a tocco singolo.
• Elaborazione efficiente a due core: CPU Intel Celeron G3900TE dual-core con frequenza di 2,3 GHz, ottimizzata per le applicazioni runtime TwinCAT.
• Alloggiamento robusto con grado di protezione IP: offre una protezione IP65 contro la penetrazione sulla superficie anteriore se montato correttamente e una protezione IP20 sul telaio posteriore.
• Montaggio meccanico semplificato: utilizza leve di bloccaggio estraibili integrate per garantire un fissaggio sicuro nelle aperture degli armadi, senza elementi di fissaggio separati.
• Suite di interfacce completa: quattro porte USB 3.0 ad alta velocità integrate, una porta seriale legacy, due porte Gigabit Ethernet e una connessione per monitor DVI esterno.

Applicazioni

• Stazioni di supervisione per la produzione automobilistica e le linee di assemblaggio.
• Movimentazione dei materiali, monitoraggio dei sistemi di trasporto e terminali per magazzini automatizzati.
• Circuiti di controllo dei macchinari per l'imballaggio e pannelli di interfaccia per gli operatori.
• Nodi di interfaccia SCADA e database localizzati nei reparti produttivi.

Specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

La serie Beckhoff CP6231 mantiene un'elevata compatibilità fisica di montaggio con le precedenti generazioni di Panel PC integrati CP62xx. Quando si esegue l'aggiornamento da piattaforme meno recenti dotate di processori Intel Atom o Celeron di categorie prestazionali inferiori, verificare che le dimensioni fisiche dell'apertura dell'armadio di comando corrispondano alla configurazione standard da 12 pollici. Questa unità è ottimizzata per le configurazioni moderne; le classi di licenza di destinazione per le applicazioni runtime TwinCAT sono impostate per impostazione predefinita sulla classe di prestazioni TwinCAT 3 50 (TC3: 50), in base all'architettura del core Celeron G3900TE.

Problemi applicativi e note ingegneristiche

Il funzionamento di questo Panel PC integrato richiede il rigoroso rispetto dei percorsi di convezione naturale. Assicurarsi che il pannello sia montato verticalmente nell'apertura dell'armadio. L'ostruzione delle feritoie di ventilazione integrate nel coperchio posteriore in lamiera d'acciaio può causare punti caldi localizzati, inducendo il sistema di gestione termica integrato a ridurre la frequenza di clock della CPU. Per i sistemi sottoposti a forti vibrazioni, utilizzare una scheda CFast a stato solido o un SSD industriale standard anziché un disco rigido meccanico, per prevenire errori di scrittura della testina e la conseguente corruzione dei file.

Suggerimenti per la messa in servizio e il cablaggio

Durante la fase di messa in servizio, stabilire un collegamento a bassa impedenza dal morsetto di terra funzionale alla terra centrale della macchina. Questa messa a terra è essenziale per deviare il rumore elettromagnetico, garantendo un rilevamento coerente del touchscreen senza salti irregolari del segnale. Se si integrano la ridondanza di rete o zone operative (OT) separate, le due porte Ethernet Gigabit RJ45 integrate sono collegate a controller di rete indipendenti e separati e devono essere configurate con indirizzi IP statici su sottoreti separate per evitare loop di instradamento.
