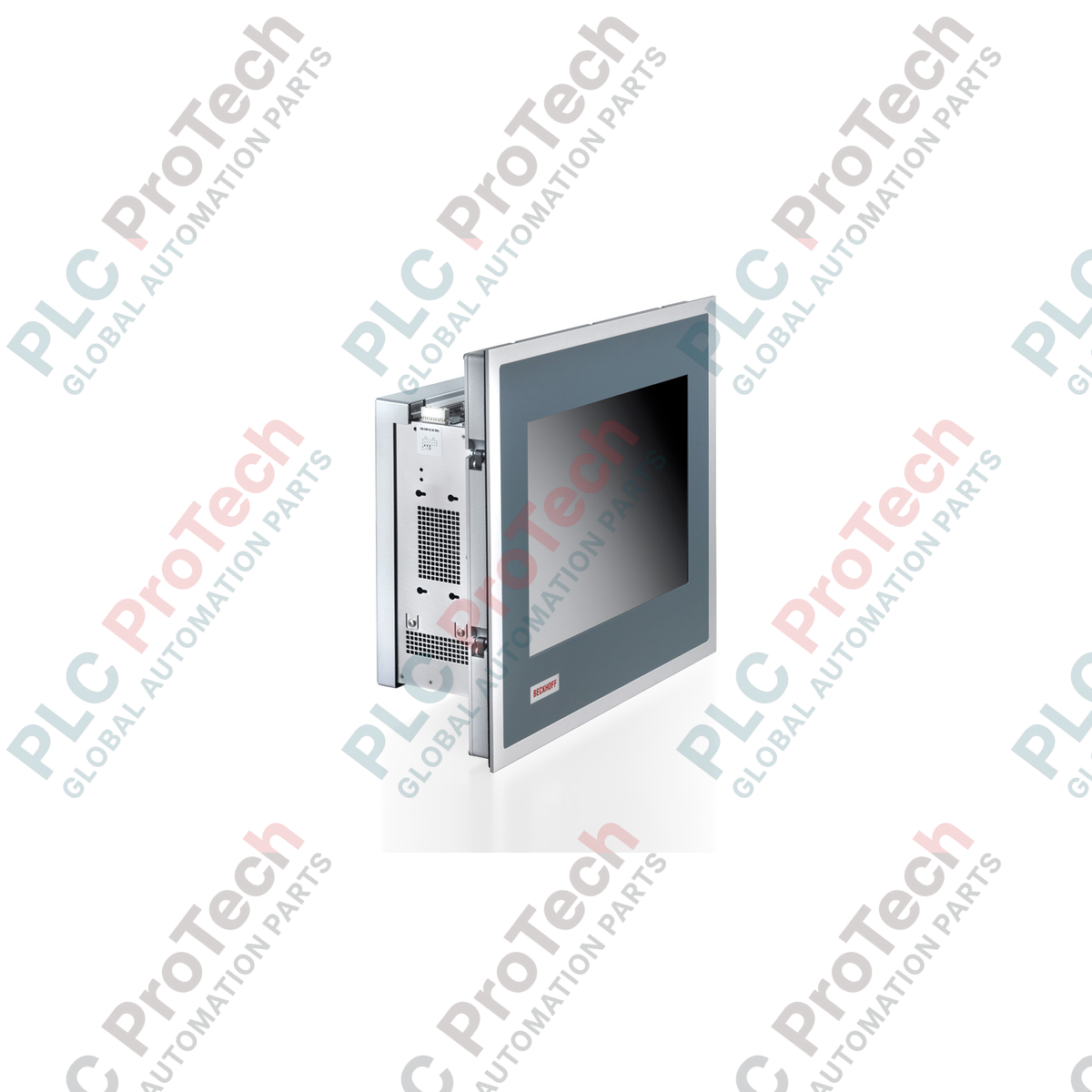

BECKHOFF CP6502-0021-0090 Panel PC integrato

Descrizione

Progettato per il controllo e la visualizzazione industriale ad alte prestazioni, il Beckhoff CP6502-0021-0090 è un Panel PC integrato altamente integrato, concepito per soddisfare requisiti operativi impegnativi. L’unità è dotata di un display TFT da 15 pollici con risoluzione di 1024 x 768 pixel, che offre una visualizzazione chiara dei dati e il monitoraggio dello stato in ambienti di fabbrica difficili. Racchiuso in un robusto contenitore ATX, integra leve di fissaggio estraibili che consentono un’installazione rapida e senza attrezzi direttamente nelle porte degli armadi di comando o nei pannelli delle console.

L’architettura di elaborazione è basata su una scheda madre industriale ATX scalabile, compatibile con diverse classi di processori, da Intel Celeron fino a Intel Core i7. L’espansione del sistema è semplificata da numerosi slot PCIe e PCI integrati, che consentono di installare diverse schede di comunicazione fieldbus, moduli I/O personalizzati e interfacce per il controllo del movimento. Le doppie interfacce Gigabit Ethernet integrate e il controller SATA RAID 1 integrato garantiscono un’integrazione fluida dei dati e un’elevata disponibilità del sistema nelle reti di controllo industriale distribuite.

Caratteristiche

• Display industriale da 15 pollici con risoluzione di 1024 x 768 pixel.
• Robusto contenitore ATX a 7 slot con leve di fissaggio estraibili integrate per un montaggio sicuro e rapido.
• Potenza di calcolo scalabile, con supporto per processori Intel Celeron, Pentium e Core di sesta e settima generazione.
• Interfaccia di espansione completa con 4 slot PCIe e 3 slot PCI per schede aggiuntive fino a 190 mm.
• Protezione frontale IP65 contro l’ingresso di acqua e polvere, per resistere all’umidità, alla polvere e agli spruzzi diretti in ambienti impegnativi.
• Doppie interfacce Ethernet 100/1000BASE-T integrate per connessioni di controllo isolate e alla rete aziendale.
• Controller SATA RAID 1 integrato per la gestione dello storage ridondante e la sicurezza dei dati.

Applicazioni

• Visualizzazione a livello macchina e applicazioni di interfaccia uomo-macchina (HMI).
• Sistemi di esecuzione della produzione (MES) e raccolta dei dati di fabbrica.
• Sistemi di controllo dei banchi di prova e stazioni automatizzate per il controllo qualità.
• Automazione del controllo dei processi negli impianti di petrolio e gas, trattamento delle acque e lavorazione degli alimenti.
• Monitoraggio delle linee di assemblaggio automobilistico e gestione delle celle di produzione.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Metodo di montaggio: Installare nel vano del quadro di controllo o della console operatore utilizzando le leve di bloccaggio estraibili integrate. Assicurarsi che la guarnizione aderisca perfettamente alla superficie di montaggio per ottenere una protezione IP65 sul lato anteriore contro la penetrazione.
• Gestione termica: Mantenere uno spazio libero minimo di 50 mm intorno alle aperture di ventilazione superiore, inferiore e laterali del telaio posteriore per consentire una corretta circolazione dell'aria di raffreddamento. Non superare la temperatura ambiente massima di esercizio di 55 °C.
• Messa a terra e schermatura: Collegare una treccia di messa a terra funzionale a bassa impedenza al punto di messa a terra designato sul telaio ATX posteriore per ridurre le interferenze elettromagnetiche (EMI).
• Collegamento all'alimentazione: Prima di alimentare il dispositivo, assicurarsi che la tensione di rete corrisponda all'unità di alimentazione installata (da 100 a 240 V CA o 24 V CC). Instradare i cavi di alimentazione separatamente dalle linee di comando dei motori ad alta tensione.
