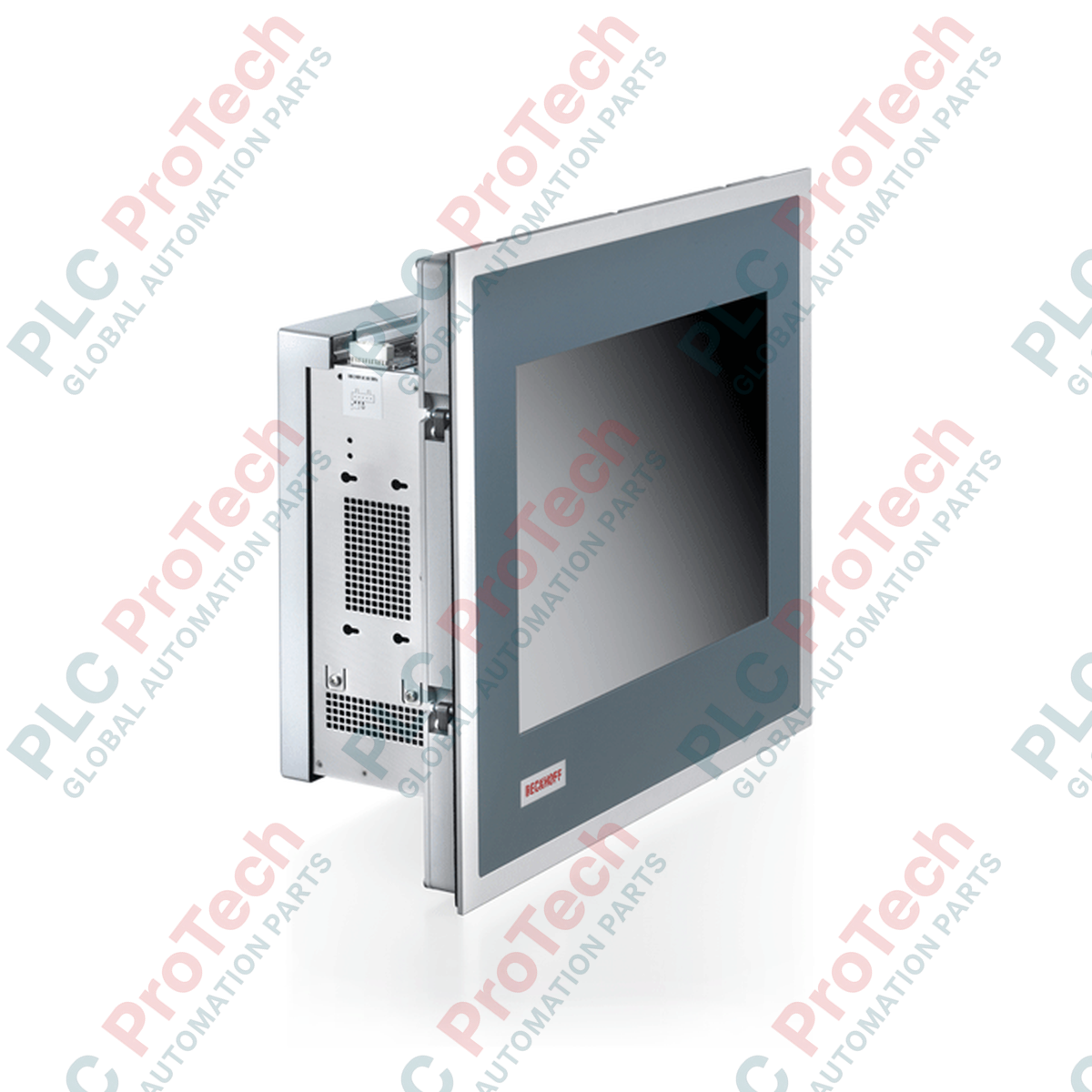

Beckhoff CP6522-0000-0080 PC panel integrato CP65xx

Descrizione

Progettato per attività impegnative di controllo e visualizzazione delle macchine in ambienti industriali difficili, il Beckhoff CP6522-0000-0080 è un Panel PC integrato ad alte prestazioni che combina un brillante display da 15 pollici con una dorsale controller ATX modulare altamente espandibile. Questa unità integra un display da 1024 x 768 in una struttura robusta progettata per l'installazione diretta nell'armadio di controllo, garantendo un'eccellente visibilità per l'operatore e un feedback tattile operativo affidabile. Progettato per resistere al funzionamento industriale continuo, il pannello frontale sigillato protegge dall'ingresso di liquidi, mentre l'involucro posteriore ospita una scheda madre ATX con più slot, fornendo la potenza di elaborazione e le capacità di espansione modulare necessarie per applicazioni PLC, Motion Control e HMI in tempo reale basate su piattaforme software TwinCAT.

Caratteristiche

• Display TFT industriale da 15 pollici con nitida risoluzione XGA di 1024 x 768.
• Struttura robusta con pannello frontale certificato IP65 e alloggiamento protettivo posteriore certificato IP20.
• Alloggiamento ATX integrato a 7 slot con più slot PCIe e PCI per schede di espansione di formato lungo fino a 190 mm.
• Sistema di montaggio senza utensili con leve di bloccaggio estraibili per un'installazione rapida e sicura senza parti sfuse.
• Doppie interfacce Ethernet 100/1000BASE-T integrate per il routing di rete indipendente e la connettività al bus di campo.
• Opzioni versatili di collegamento delle periferiche, tra cui USB 3.0 ad alta velocità, DVI, DisplayPort e interfacce seriali RS232.

Applicazioni

• Controllo delle macchine in tempo reale e coordinamento del controllo del movimento multiasse tramite EtherCAT.
• Display visivo principale e interfaccia uomo-macchina (HMI) per le linee di produzione automobilistica.
• Monitoraggio dei processi, registrazione dei dati e client di database SCADA negli impianti di lavorazione chimica.
• Controller di celle I/O ad alta densità che richiedono schede fisiche di interfaccia PCI/PCIe per frame grabber o bus di campo.

Specifiche tecniche

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

Il modello CP6522 costituisce un'alternativa di medie dimensioni ai sistemi CP6502 da 12 pollici e CP6532 da 19 pollici. Quando si sostituiscono moduli CP6522 obsoleti, gli ingegneri devono verificare la generazione della scheda madre ATX integrata. Le schede madri dotate di processori Intel di sesta o settima generazione richiedono licenze runtime TwinCAT 3 calibrate sul Platform Level 50 (per le configurazioni Celeron) o sul Platform Level 80 (per le configurazioni Core i7 ad alta potenza). L'aggiornamento di sistemi CP65xx legacy meno recenti può inoltre richiedere una migrazione della tabella delle partizioni (da MBR a GPT) nel passaggio a sistemi operativi più recenti compatibili con UEFI, come Windows 10 IoT Enterprise.

Problemi applicativi e note ingegneristiche

Poiché l'alloggiamento ATX a 7 slot consente di installare più schede di espansione, la dissipazione termica interna deve essere gestita con attenzione. Quando sono installate schede di espansione ad alta potenza o frame grabber dedicati, la dissipazione passiva del calore è insufficiente. In condizioni di elevata presenza di polvere nell'ambiente, assicurarsi che i sistemi di filtrazione esterni dell'armadio siano puliti, per evitare che le ventole di aspirazione del PC introducano particelle conduttive, che possono causare cortocircuiti intermittenti sulle piste PCIe esposte.

Suggerimenti per la messa in servizio e il cablaggio

Collegare sempre a terra il pannello frontale utilizzando il capocorda di messa a terra a bassa impedenza dedicato, situato vicino al telaio di montaggio. Una messa a terra insufficiente del telaio è la causa principale dell'accumulo di elettricità statica sul rivestimento tattile, con conseguenti derive del touchscreen o attivazioni fantasma. Se si utilizza l'opzione del modulo batteria UPS integrato, verificare che il driver UPS di TwinCAT sia configurato per la porta COM o il percorso dell'interfaccia USB corretto, così da garantire una sequenza di arresto regolare durante interruzioni impreviste dell'alimentazione dello stabilimento.

Linee guida per l'installazione

1. 1 Preparare l'apertura nella porta dell'armadio di controllo rispettando esattamente le dimensioni specificate per il telaio CP6522 da 15 pollici (assicurarsi che la guarnizione di tenuta sia priva di detriti).
2. 2 Inserire il Panel PC nell'apertura dal lato anteriore, assicurandosi che la guarnizione in gomma sia perfettamente aderente alla superficie della piastra di montaggio per garantire una protezione IP65 completa.
3. 3 Dall'interno dell'armadio, spingere verso l'esterno le leve di bloccaggio integrate e serrarle saldamente contro il retro della porta dell'armadio per bloccare l'unità.
4. 4 Collegare una fascetta di messa a terra a bassa impedenza dal morsetto di terra funzionale sull'alloggiamento alla barra collettrice principale di messa a terra del sistema.
